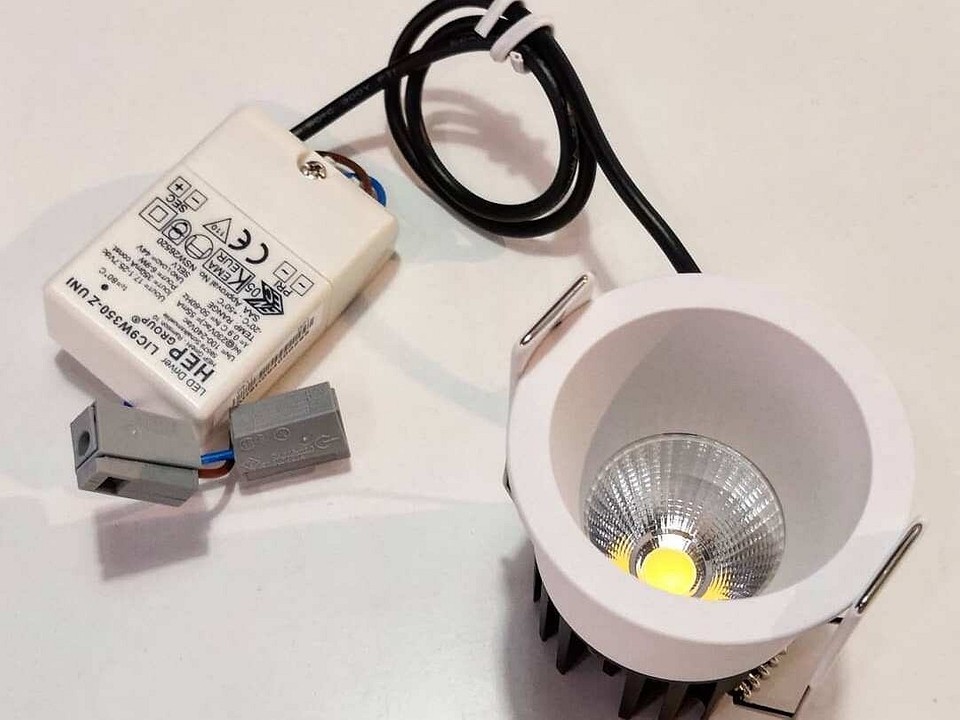

  30. Фиксация лампы накладного типа
  31. Клеммники Wago и прокалывающие зажимы
  32. Подключение точечных светильников на 12 В
  33. Выбор мощности преобразователя/трансформатора
  34. Как установить люстру на натяжной потолок
  35. Устройство встраиваемых светодиодных потолочных светильников
  36. Цены на встраиваемые светильники
  37. Преимущества и обзор моделей потолочных светодиодных светильников
  38. Выбор провода для электропроводки точечных светильников
  39. Правила техники безопасности при проведении монтажных работ
  40. Как решили проблему
  41. Особенности установки подвесных светильников
  42. Как установить точечные приборы
  43. Планирование
  44. Встраиваемый светильник MAYTONI
  45. Инструменты и расходные материалы
  46. Монтаж платформы
  47. Разметка для спотов
  48. Порядок действий
  49. Спот Citilux Дюрен
  50. Установка и подключение

Установка точечных источников света

Схема подключения светильников в подвесной потолок не сложная. Вы даже можете самостоятельно установить светильники точечного освещения. Выбирая схему для монтажа таких устройств, следует учитывать, что длина проводки между ними и трансформатором тока не должна превышать 2-х метров.

установка светодиодных потолочных светильников

Чтобы установить лампы этого типа в подвесной потолок, выполните следующие действия:

  1. В первую очередь проложите электропроводку.
  2. Далее размечаем поверхность потолка.
  3. В полотне проделывается отверстие дрелью. Если встроенный светильник имеет квадратную форму, можно использовать пазл.
  4. В просверленное отверстие протягивается кабель, но его предварительно необходимо обесточить.
  5. Затем выводится кабель.
  6. Прибор подключен к кабелю.
  7. Установленный корпус светильника необходимо закрепить в просверленном отверстии. Для этого используются пружинные зажимы, которые расположены на корпусе источника света.
  8. На завершающем этапе установки точечного светильника в натяжные потолки вставляется лампочка и накладывается декоративное кольцо.

Этапы выполнения монтажа

Важно! При проведении монтажных работ обязательно соблюдайте все требования электробезопасности, работайте только при выключенном питании! Если вы сомневаетесь, что сможете освоить этот вид работ, то лучше всего обратиться к профессиональному электрику — это сэкономит вам время и нервы.

Выбор расположения точечных светильников

Установка точечных светильников в натяжной потолок - схемы подключения, расчет количества светильников

Выбор расположения светильников зависит от помещения и интерьера, количества уровней потолка и назначения освещения. Чтобы понять, сколько ламп нужно для основного освещения, при составлении проекта или схемы учитывайте следующие правила:

  1. Расположите лампы на расстоянии не менее одного метра;
  2. Лампы обычно размещают на расстоянии 50-60 сантиметров от стены;
  3. Учитывайте участки, где потребуется дополнительное освещение;
  4. Расстояние от потолочного каркаса до необработанного потолка должно быть не менее трех сантиметров для облегчения монтажа светильников.

Расчёт материалов

Расчет необходимого количества материалов ведется исходя из количества установленных светильников.

В зависимости от дизайна интерьера или расположения светильников учитывается количество световых точек, расстояние от них до распределительной коробки и выключателя. Далее выбирается способ подключения и на его основе рассчитывается длина необходимого электрического кабеля и количество клемм подключения (для качественного, точного и быстрого монтажа рекомендуется использовать клеммы).

В результате составляется перечень необходимых материалов, которые закупаются и доставляются к месту установки.

Прокладка провода

монтаж проводки удобнее проводить в местах расположения потолочных светильников перед установкой натяжных конструкций или подвесного потолка.

Установка точечных светильников в натяжной потолок - схемы подключения, расчет количества светильников

При натяжных потолках размечаются положения светильников, устанавливаются специальные встраиваемые изделия, на которые впоследствии будут установлены точки, и натягивается шнур на каждую из них (его можно закрепить на потолке специальными монтажными зажимами).

При установке каркасных натяжных потолков кабель монтируется на металлический каркас до обшивки потолка листами гипсокартона или пластиковыми панелями. Кабель подводится к каждому месту установки прибора и фиксируется на раме пластиковыми зажимами.

К светильникам протягивают двух- или трехжильный электрический кабель, в зависимости от того, заземлены они или нет. Тип и сечение кабеля зависят от мощности приборов. Часто шарико-винтовая передача 2×1 используется для маломощных осветительных приборов, но можно использовать и другие типы кабеля.

Установка точечных светильников в натяжной потолок - схемы подключения, расчет количества светильников

Подготовка отверстий

Подготовка отверстия зависит также от типа потолка. При натяжном потолке наклеивается специальное кольцо строго по отверстию закладной детали, по внутреннему контуру которого вырезается отверстие для светильника. При подвесном потолке из гипсокартона или пластиковых панелей на самой конструкции размечается центр отверстий, подбирается необходимый диаметр коронки, а сами отверстия просверливаются отверткой или дрелью.

Подключение точечных светильников

Завершив работы по разводке электрического кабеля, нужно подключить приборы. Если устанавливаемые светильники рассчитаны на постоянное напряжение 12 В, а кабель проложен через трансформатор, важно не путать «еще» и «минус», иначе освещение работать не будет. С лампами переменного тока напряжением 220В нет разницы, на каком выводе прибора монтировать «ноль», а на какой «фазу».

Установка точечных светильников в натяжной потолок - схемы подключения, расчет количества светильников

Разметка потолка, как составить схему разводки и установить стойки

Для начала составьте схему, без нее не стоит начинать работу. Многие делают работу на глаз, а потом возникают проблемы с ремонтом и поиском распределительных коробок. Что касается схемы, то при ее составлении используйте следующие рекомендации:

  1. Минимальное расстояние от светильника до стены — 20 см. Расстояние между абажурами должно быть не менее 30 см. При наличии швов на потолке нельзя врезать светильник на расстоянии менее 15 см от них.
  2. Расположение распределительных коробок выбирайте так, чтобы они были всегда доступны.
  3. Спланируйте, где будет проложен провод. Он должен располагаться параллельно или перпендикулярно стенам. Укладывать по диагонали нельзя, как нельзя допускать перекрестков. Если проводка меняет направление, угол должен быть правильным.
  4. Нарисуйте на листе бумаги отступы и расстояния. Это значительно упрощает навигацию во время работы.

Технология установки точечного светильника в натяжные потолки
Чем детальнее диаграмма, тем лучше.

Следующим шагом будет разметка. Раньше эта работа требовала особой точности и внимания, но с появлением лазерных уровней все стало намного проще. Работа ведется следующим образом:

  1. Вывески ставят на потолок, где будут установлены светильники или люстры. После этого с помощью отвеса обычной конструкции расположение точек переносится на пол.
  2. лучше всего на пол наклеить малярный скотч или малярный скотч. Рисовать мелом не стоит, так как он может случайно стереться, а потому с определением точного места возникнут проблемы.
  3. Монтажные площадки, подобранные под тип светильника, устанавливаются в точках крепления. Вы можете приобрести специальные кронштейны или собрать их из гипсокартонного профиля и кольца, которое вырезано из универсальной площадки по диаметру светильника.
  4. Если люстра будет висеть, нужно прикрепить крючок.

Технология установки точечного светильника в натяжные потолки
Встраиваемые световые площадки.

На этапе замеров уточните отступ полотна от потолка. Это поможет выровнять платформы до нужного уровня.

Правильная установка осветительных приборов

Провести работы по установке и подключению светильников в конструкции подвесного потолка можно своими руками, но для этого необходимо строго соблюдать правила безопасности.

Для начала установки необходимо подготовить:

  • осветительные приборы;
  • лампочки;
  • блок питания;
  • изолента;
  • рукава для подключения кабелей;
  • выключатель.

светильник в натяжных потолках

Специалисты рекомендуют не использовать лампы, мощность которых не превышает 40 Вт, иначе они начнут нагревать полотно, а это обязательно приведет к повреждению конструкции потолка.

Существует определенная последовательность того, как подключить светильники на натяжной потолок:

  1. Сначала следует распределить нити, а затем закрепить их.
  2. Кроме того, определяется расположение осветительного прибора. В этом случае следует избегать участков, где швы примыкают друг к другу.
  3. Отверстия нужного размера просверливаются с учетом того, что их диаметр должен быть немного меньше этого параметра на внешнем крае устанавливаемого источника света.
  4. Через отверстия протягивается нить, на ней нарезаются петли и оголяются.
  5. Для подключения лампы необходимы два провода, длина которых не может быть более 12 сантиметров.
  6. Один конец провода закреплен в клемме.
  7. Светильник крепится к потолочной поверхности скобами.
  8. Перед тем, как вставить лампочку в подвесной потолок, к конструкции подключается силовой кабель.
  9. После установки лампы нужно убедиться в исправности освещения. При этом не следует забывать о своевременной изоляции оголенных проводов.

Шаг № 3. Закрепляем пристенные уголки

очень важно, чтобы при установке большой край угла всегда прилегал к стене. Чтобы соединить их по углам, обрезаем концы под сорок пять градусов или делаем их встык.

Важно! Перед сборкой потолка Армстронг необходимо предварительно завершить прокладку всех кабелей, труб и системы вентиляции.

Инструкция по установке светильников в подвесные потолки

Необходимые материалы

Для монтажных работ вам потребуются следующие материалы и приспособления:

  • светильник с зажимами;
  • электропривод;
  • луковицы (подходят для имеющейся базы);
  • клеммные колодки или гильзы для крепления проводов;
  • изолента;
  • выключатель.

Осветительные приборы должны быть однотипными. При таком подходе легче проводить монтажные работы и не возникнет путаницы в плане дизайна. Лампы должны иметь отражающий слой, нанесенный на конус колбы.

Мощность источников света не должна превышать 40 Вт. Этот показатель позволяет не бояться перегрева и, как следствие, разрушения находящихся рядом материалов. Лучший выбор — галогенные или светодиодные лампы.

Особое внимание рекомендуется уделить ниткам. Для гипсокартона лучше всего подойдет двухжильный ВВГ-2 × 1,5. В случае пластика или МДФ жилы должны быть покрыты огнестойким материалом. Примером подходящего пластика является RCGM.

Клеммные колодки для проводки

Клеммные колодки необходимо периодически контролировать после завершения монтажных работ. Из-за нагрева эти детали постепенно расшатываются, поэтому нужно подтянуть болты.

Планирование

В первую очередь нужно определиться с местом расположения светильников. Подвесной потолок имеет подпорные линии из металлических профилей. Необходимо следить за тем, чтобы они не пересекали участки, где планируется установка осветительных приборов.

Подсчет количества светильников

Каждое устройство способно осветить площадь от 1,5 до 2,5 квадратных метров. Светильники рекомендуется покупать с запасом, исходя из минимальной площади их освещения (1,5 кв.м). Однако не стоит слишком усердствовать, так как большое количество светильников утяжеляет конструкцию потолка.

Примечание! Современные модели часто предлагаются в металлических каркасах. При неправильной установке этих устройств на потолке могут появиться неровности.

Разметка

Если используется спиртовой уровень, сначала наносятся отметки на полу. Затем с помощью лазера точки переносятся на поверхность потолка.

Разметка пола для установки точечных светильников

На полу разметку правильнее делать не рулеткой, а заранее подготовленным шаблоном. В качестве такового подойдет кусок цоколя или кабельного канала.

Совет! Чтобы не повредить пол, рекомендуется использовать бумажный скотч.

необходимо соблюдать определенное расстояние от края отверстия в пленке ПВХ до багета. Он должен быть не менее 3 см.

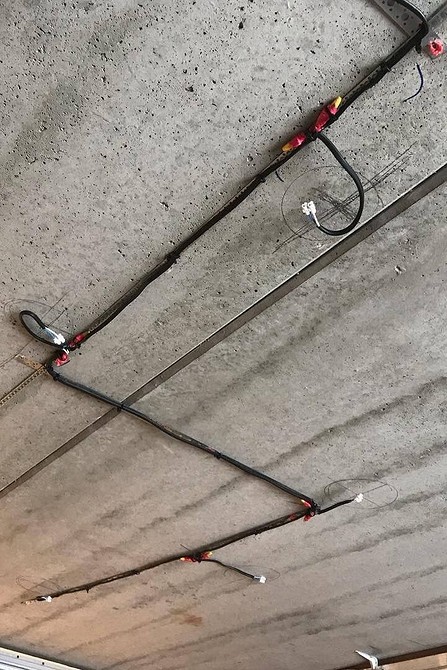

Разводка проводов в потолке

При установке подвесного потолка кабели прокладываются возле намеченных участков отверстий для светильников. Специалисты рекомендуют предусмотреть петлю 10-15 см по всему периметру потолка. Это позволит при необходимости изменить расположение лампочек. На фото ниже показан пример того, как правильно разместить отверстия с проводами для светильников:

Расположение отверстий под осветительные приборы

Электропроводку необходимо закрепить на зажимах, как показано на следующем фото:

Крепление электропроводки над натяжным потолком

Проделывание отверстий

Для работы с деревом вам понадобится корона. Эта коронка используется для сверления розеток для выключателей или проводов в мебельных изделиях. В результате сверления необходимо получить максимально однородные отверстия. Далее измерьте диаметр выступающей части осветительного прибора и сделайте углубление на один сантиметр меньше имеющейся окружности. Это позволяет убрать проводку с прямой видимости подвесной конструкции.

Как крепить встроенные лампочки на натяжном потолке?

Главное правильно подобрать лампы с подходящими характеристиками. Светильники можно размещать так же, как и конструкции из гипсокартона. Материал потолка также влияет на выбор некоторых вариантов изделия. Например, лампы накаливания не подходят для традиционных пленок ПВХ.


При отсутствии центрального освещения необходимо использовать более мощные конструкции. Ничего страшного, если поворот поддерживается. Правильный выбор тона создаст гармоничный образ для вашего освещения.
Для регулировки уровня яркости рекомендуется установить диммеры.

Как установить выше уровня натяжного потолка?

В этом случае свечение будет идти прямо от потолка. Смотрится очень красиво. Но эффективность устройств не учитывается полностью. Часть энергии распространяется по потолку, не попадая в комнату.

Демонтаж потолка в любом случае будет необходимым этапом. Задача упрощается только при использовании формы клина. Сам материал перед завершением монтажа необходимо немного нагреть.

Крепёж на одном уровне

Главное, предусмотреть дополнительные места для крепления, материал может не выдерживать вес изделий. Этот вариант установки прост — достаточно использовать стандартные соединительные элементы, такие как крючки и тому подобное.

Как закрепить ниже уровня натяжного потолка?

В этом случае рассеивание света максимальное. Но с мощностью и уровнем тока могут возникнуть некоторые проблемы. У любой лампочки будет ограничение мощности — разрешается использовать индикаторы до 35 Вт и меньше. Напряжение не должно превышать 220 В. В связи с этим используются трансформаторы.

Технология монтажа точечных светильников в натяжной потолок

Дадим подробную инструкцию и подробно рассмотрим каждый этап работ, от разметки и оформления ипотеки до прокладки электрических кабелей и соединительных устройств.

Что понадобится

Для установки светильников в натяжной потолок необходимо подготовить следующие инструменты:

  • лестница;
  • лазерный уровень;
  • рулетка и карандаш;
  • маркировочный кабель;
  • перфоратор со сверлом диаметром 6 мм (деревянные перекрытия для бетонных плит не нужны);
  • молоток;
  • отвертка или отвертка;
  • острый нож.

Лестница

Отвертка
Лазерный уровень
Кабель для резки
Рулетка и карандаш
Строительный нож со сменными лезвиями

Расходные материалы потребуют:

  • пластиковые платформы;
  • металлические подвесы;
  • крепеж (саморезы-«жучки» и дюбеля);
  • электрический кабель;
  • клеммники (обычно достаточно 3-5 А);
  • тепловые кольца;
  • клей (желательно «Космофен»).

Осветительные площадки
Гибкие стальные вешалки

Пластиковые винты и заглушки
Кабель
Клеммные колодки
Тепловые кольца
Космофен клей

Расчет количества светильников и разметка потолка

Чтобы правильно определить, сколько точек нужно, учитывайте назначение помещения, площадь помещения и тип осветительных приборов. Есть нормативы освещения, рассчитанные на лампы накаливания. В соответствии с ними на квадратный метр следует учитывать:

  • в спальне — 15 Вт;
  • в детской — 60 Вт;
  • в гостиной или ванной — 22 Вт;
  • на кухне — 26 Вт.

Поскольку из-за сильного нагрева не рекомендуется устанавливать лампы накаливания с натяжным потолком, при выборе другого типа освещения используйте таблицу соответствия:

Мощность лампы накаливания, Вт Энергосбережение, Вт Светодиод, Вт
25 4 3
40 девять 5
60 13 восемь
100 ветры 14
150 тридцать 22

Для упрощения расчета учтите, что одного светильника хватит на 1,5–2 м² площади пола.

Когда вы определились с количеством устройств, нужно подумать об их размещении. Луковицы можно объединять равномерно или группами на разных участках. Но в последнем случае нужно позаботиться о достаточном освещении по всей комнате. Оптимальное расстояние между светильниками — около 60 см, минимальное расстояние от стен — 20 см.

разметить расположение светильников удобно не только на потолке, но и на полу. Это упростит поиск точек крепления встроенных платформ после натяжения полотна. С каждой точки опускается перпендикуляр, для чего используется лазерный уровень или отвес. Чтобы не испортить напольное покрытие, приклейте бумажный скотч и отметьте его.

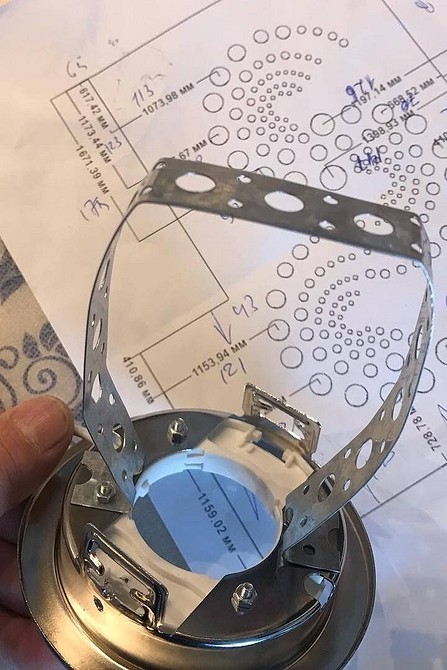

Подготовка платформ

Универсальные закладные срезают ножом до нужного диаметра, лишние кольца выбрасывают. На этом этапе лучше вставить фонарь и проверить, на месте ли отверстие. Починить площадки после установки (а особенно установки полотна) будет сложно.

Затем, чтобы определить длину подвеса, измерьте расстояние от базового потолка до платформы в наивысшей точке. Рекомендуется использовать гибкие стальные крючки с отверстиями под саморезы, они надежнее перфорированной ленты и удобнее регулируемых креплений. Пластина складывается в форму буквы «П» или разрезается на две половинки, после чего фиксируется на платформах винтами-«жуками». Для этого на задней части платформы предусмотрены отверстия. Чтобы надежно закрепить подвес, нужно просто прикрутить по два самореза с каждой стороны.

Монтаж закладных

Монтажная площадка прикладывается к потолку, а места сверления отмечаются карандашом. В отмеченных местах просверливаются отверстия перфоратором, в которые забиваются дюбеля. Через подвесы вкручиваются саморезы, для надежного крепления рекомендуется использовать длинные — 5х51 мм. Затем между багетами натягивается веревка, по которой выравниваются площадки. Соответственно, все участки должны быть на уровне каркаса натяжного потолка.

Разводка электропроводки

При установке менее 20 светильников подойдет двухжильный кабель марки ШВВП 2х0,75, в противном случае используется жесткий медный провод 1,5 мм². Также потребуются клеммные колодки на 3-5 А. Все лампы подключаются параллельно. Если один перегорит, остальные останутся в порядке.

Кабель протягивают поочередно через площадки, опускаясь с каждой петли длиной около 10 см. Чтобы провод в дальнейшем не упал на полотно, его крепят к подвесам или к потолку с помощью пластиковых хомутов. Провод разрезают по центру цепи и снимают изоляцию. Подключите концы (синий и коричневый, каждый одного цвета) и установите клеммные колодки. Получившуюся конструкцию аккуратно укладывают на площадку, чтобы она не мешала монтажу потолка. После этого вся сборка подключается к шнуру питания.

Важно! Если полы деревянные, обязательно оборудуйте их противопожарной защитой. Кабель прокладывается в гофре или выбирается негорючая марка (ВВГ).

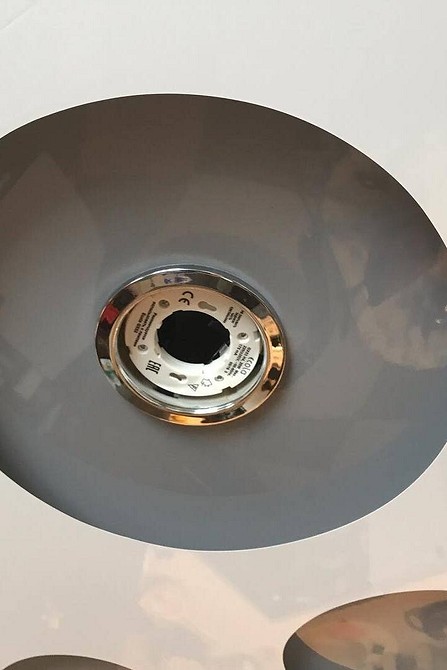

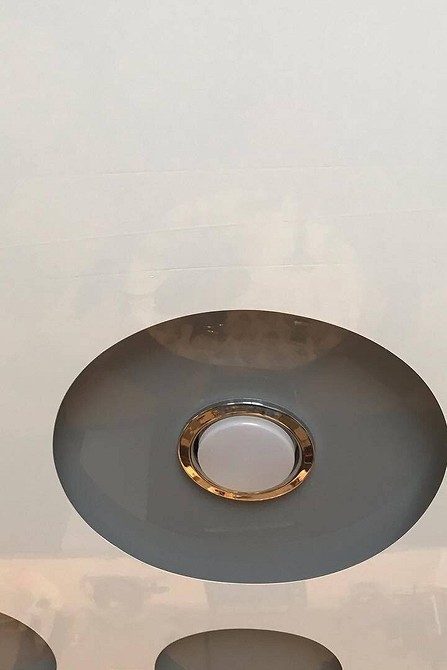

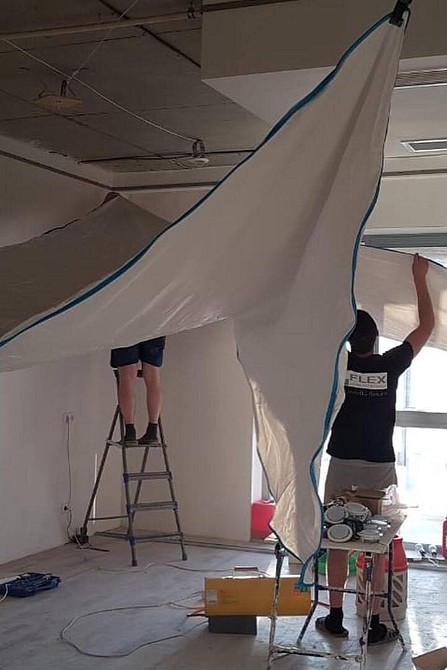

Установка и подключение светильников

Когда полотно натянуто, необходимо найти расположение закладных. Следы на полу помогут в этом. Чтобы проделать отверстие в натяжном потолке, приклеивают термокольца. Они защищают ПВХ-пленку от воздействия температуры и предотвращают сползание материала. Размер подбирается под светильник. Для тканевых потолков протекторные кольца не нужны, так как материал более прочный, выдерживает высокие температуры и не рвется при растяжении.

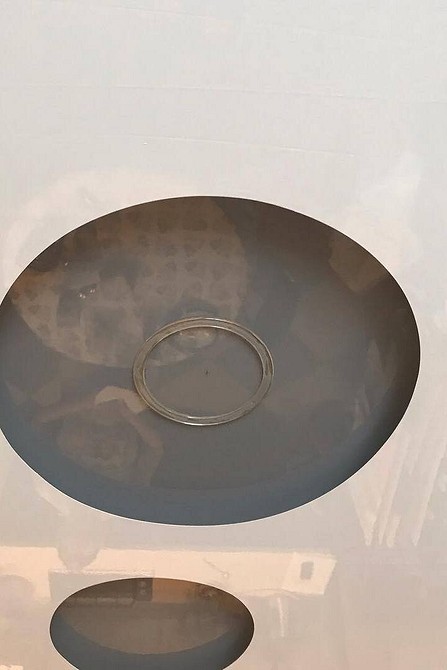

Нагревательное кольцо равномерно смазывают клеем, чтобы не было зазоров. Затем прижали к поверхности. Нет необходимости шлифовать или нажимать, иначе ограждение может сдвинуться и застрять в неположенном месте. Обязательно проверьте герметичность кольца.

Далее вырезается внутренняя часть материала. По краям ничего оставлять не нужно, чтобы не мешать установке. Затем проверяется, равномерно ли расположена платформа по отношению к полотну. Ипотека не должна выступать или отступать. При необходимости отрегулируйте высоту подвески.

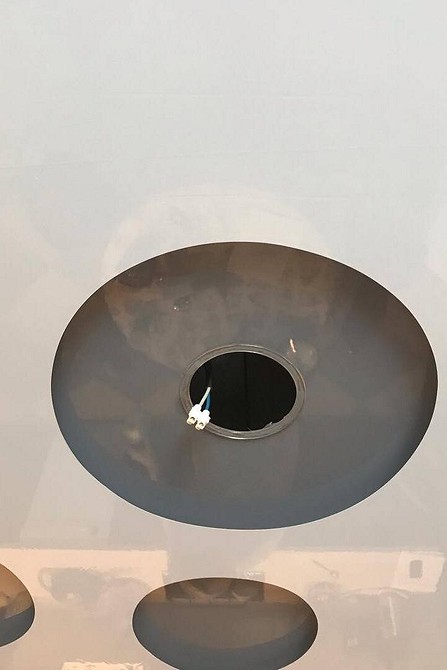

Далее, чтобы установить потолочный светильник, вытащите кабель из отверстия. Провода устройства подключаются через клеммные колодки. Зафиксируйте пружины и осторожно вставьте острие на место, чтобы зафиксировать корпус на платформе. Вкрутите лампочку, если она не была поставлена ​​ранее или не установлена. На этом установка завершена.

Самостоятельное обустройство подвесного потолка с подсветкой

Перед тем как подключить лампочки в подвесной потолок, нужно выбрать место, где будут установлены светильники. Установка световой конструкции потолка предполагает строительство коробки из гипсокартонных листов, но освещение можно подключить и без нее.

как вставить лампочку в подвесной потолок

Собираясь сделать короб из гипсокартона, нужно учесть несколько нюансов:

  1. Высота такой конструкции должна быть не более 20 сантиметров от потолка.
  2. Нижний край коробки необходимо в обязательном порядке выдвинуть вперед на 7-9 сантиметров.
  3. Установка светодиодных светильников на потолок осуществляется в нижней части ниши (читайте: «Как устанавливаются светодиодные лампы в потолок — правила установки»).

установить светильники в подвесной потолок

Если коробка не будет использоваться, то установка подсветки осуществляется следующим образом:

  1. Отмечены точки крепления устройств.
  2. По периметру потолочной поверхности проводится линия.
  3. С помощью клея прикрепляются светодиодные ленты.
  4. Если поверхность навесного полотна побелена, то к их основе крепятся металлические уголки.

Фиксация лампы накладного типа

Чтобы установить светильники для поверхностного монтажа на натяжной потолок, необходимо выполнить ту же процедуру, что и при установке люстры. Подходит любой способ установки.

Для такой конструкции не рекомендуется использовать устройства слежения, которые в последнее время стали очень востребованными. Это связано с тем, что замаскировать коммуникации под полотном будет сложно.

Накладные светильники на натяжные потолки

Клеммники Wago и прокалывающие зажимы

Разрежьте кольцо снизу пополам, снимите изоляцию с проводов диаметром 11–12 мм и снова подключите их через клеммную колодку серии Wago 2273. соединительный кабель для подключения точечного светильника

В этом случае к оставшейся свободной клемме будут подключены провода питания самого прибора. Такая схема подключения называется параллельным или гирляндным подключением.

1 из 2

схема подключения точечных светильников с кольцом
схема подключения параллельных устройств

Кстати, отрезать шнур для этой цели, оставив его сплошным, категорически нельзя. Достаточно вместо Ваго использовать специальные зажимы для пирсинга.

При их использовании снимайте с кабеля ВВГнг-Лс только верхнюю защитную оболочку, основные жилы остаются целыми. Проденьте эти нити в верхнюю часть зажима для пирсинга и защелкните.

Встроенные ножи должны автоматически пробивать изоляцию, создавая надежный контакт. Аналогичным образом подключаются провода лампы к нижней половине.

После монтажа клеммников подключите всю группу ламп к кабелю питания. После этого желательно проверить наличие напряжения на клеммных контактах индикаторной отверткой, чтобы потом не пришлось разбирать потолок и искать, куда пропала фаза.

Надеюсь, на этом основная часть настройки ипотеки завершена. А теперь самое время перейти непосредственно к установке и подключению точечного светильника.

После натяжения полотна по заранее установленным отметкам на поверхности пола отметьте маркером и лазерным лучом спиртового уровня места, где вам нужно будет разрезать полотно. разметка светильников на натяжном потолке

Если уровня нет, измерьте расстояние до стен обычной рулеткой.

Подключение точечных светильников на 12 В

Схемы точно такие же, но кабель от переключателя подводится к преобразователю, а с выхода преобразователя идет к лампам.

С трансформатором 12 В
С трансформатором 12 В

Если точечных светильников много, их предпочитают подключать на два ключа. В этом случае вам понадобятся два трансформатора (блок питания, адаптер). Схема выглядит не намного сложнее — веток две. При желании можно найти переключатели на три клавиши или поставить рядом с ними несколько. Но если вам нужно изменить освещение в широком диапазоне, лучше поставить диммер.

Схема подключения точечных светильников к двухкнопочному переключателю
Схема подключения точечных светильников к двухкнопочному переключателю

Как вы понимаете, схемы различаются только наличием или отсутствием трансформатора. Тогда остальные схемы реализовать будет несложно.

Выбор мощности преобразователя/трансформатора

Для нормальной работы освещения мощность водителя должна быть на 15-20% больше, чем у всех подключенных к нему потребителей. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которых будут установлены лампы накаливания мощностью 40 Вт. Суммарная мощность всех ламп составит 320 Вт. Трансформатор нужен на 380-400 Вт.

С трансформатором на каждой ветке
С трансформатором на каждой ветке

понятно, что чем больше источников света вы подключите, тем мощнее будет преобразователь. Но с увеличением мощности растет цена и размер устройства. Кроме того, бывает трудно найти мощные трансформаторы. Плюс: большой и тяжелый ящик бывает сложно спрятать. Поэтому в этом случае разделяется большая группа ламп, и каждая оснащается своим преобразователем, но меньшей мощности (как подключить точечные светильники в этом случае, вы можете увидеть на схеме выше).

Как установить люстру на натяжной потолок

Люстру можно крепить как на крючок, так и на линейные или крестообразные планки.

Крюк. В зависимости от количества оттенков люстры, крючок может быть нарезным — ввинченным в дюбель или забитым в отверстие шипом. Используется для люстр на 3-5 кронштейнов. Для более тяжелых светильников используйте крючок-бабочку. Для этого в бетонном полу во внутренней полости плиты просверливаются отверстия. В нее вставляют крючок до раскрытия лепестков.

Крючок-бабочка для тяжелых люстр

Крючок-бабочка для тяжелых люстр.

Для того, чтобы декоративный колпак имел жесткий фиксатор и фиксировал светильник над натянутой пленкой, к потолку потолка крепится жесткий фанерный каркас. Для этого в центре просверливается круглое отверстие с помощью перфоратора или дрели с насадкой в ​​виде коронки для проводов и подвески (шнура или цепочки).

Затем при помощи перфорированной ленты из дюбелей и саморезов фанеру крепят к основному потолку так, чтобы крючок и шнур располагались над отверстием. Длина прямого подвеса или перфорированной ленты должна быть с запасом.

Как и в случае с встраиваемыми светильниками, платформу прижимают руками к потолку, чтобы после окончания работ с натяжным потолком ее можно было потянуть вниз до соприкосновения с пленкой ПВХ или полиэфирной тканью.

Крепеж для люстр

Крепеж для люстр.

После установки натяжного потолка в полотне делают отверстие, но только после приклеивания пластикового кольца (его можно вырезать из любого пластика, так как термозащита пленки не нужна, а только для предотвращения ее разрыва).

Через отверстия в пленке и фанере люстра соединяется клеммной колодкой с проводами и затем подвешивается на крючке. Если сразу повесить, сложно подключить провода. Завершается процесс поднятием декоративной вытяжки до потолка до упора. Если же фанера не сидит плотно и вытяжка оставляет след на полотне, нужно опустить раму или вытяжку.

Стол. Производители люстр также используют одну или две планки для крепления их к потолку (они располагаются крест-накрест под прямым углом). В этом случае под каждую планку берут штангу (немного длиннее, чтобы люстра не раскачивалась) и крепят к потолку перфорированной металлической лентой. Но перед этим в сплошной планке в центре просверливается отверстие под болт.

Если люстра светлая, болт можно заменить саморезом. Так что сверлить отверстие не нужно. Вторая балка разрезается пополам и также крепится к полу, а для большей устойчивости с помощью угловых креплений и к первой планке. Длина монтажных столбов должна быть с запасом, чтобы при необходимости балку можно было опустить на натяжной потолок.

Крестовое основание для крепления люстры фиксируется дюбелями и саморезами

Крестообразное основание для крепления люстры фиксируется дюбелями и саморезами.

После того, как для установки люстры была натянута ПВХ или полиэфирная пленка, необходимо:

  • концы полос с вставленными болтами обмотайте изолентой, чтобы потолочный лист не повредился;
  • прикрепите накладную планку к дереву;
  • подключить люстру через клеммы к сети;
  • прикрепить корпус люстры к рейкам;
  • место крепления закрыть декоративной заглушкой — приподнять до натяжного потолка.

Декоративный колпачок скроет нитки и дырочку

Декоративный колпачок скроет нитки и дырочку.

Устройство встраиваемых светодиодных потолочных светильников

По способу изготовления все точечные светильники делятся на две группы — литые и литые. Первые легко отличить от вторых: необходимо перевернуть лампу и рассмотреть ее посадочное место. У распечатанных он одинаковый по всей окружности. Ширина сиденья должна быть не менее 9 мм. В светильниках на поверхности сиденья визуально заметны технические приливы — участки более светлого и темного цвета.

Цены на встраиваемые светильники

встраиваемый светильникПрожектор на основе актеров

Прожектор на основе актеров

Для освещения натяжных потолков можно использовать только печатные лампы.

Сантехника для ванной

Сантехника для ванной

Основания бывают двух типов: резьбовые и штифтовые. Первые имеют маркировку E, вторые — G. Рядом с буквенным обозначением базового типа указываются размеры в цифрах. Например, Е27, ГУ5. Плинтусы G-типа более современные. Но в устройстве встраиваемых светильников используются лампы с обоими типами цоколя.

Основные типы лампы

Основные типы лампы

Стол. Основные виды плинтусов.

Базовые характеристики устройства маркировки

G9

G9

Используется для декоративного освещения, имеет высокую светоотдачу. Контакты основания имеют форму кольца. Устройства предназначены для работы от сети без использования трансформаторов.
GU10

GU10

Основание двухконтактное, наличие поворотной стойки. Штифты на основании ГУ имеют небольшие выступы. Цифры рядом с маркировкой указывают расстояние между штырями.
GU5.3

GU5.3

Он относится к разряду двух штырьков. У него нет выступов на кончиках штифтов.
G13

G13

В основном оснащены линейными светодиодными лампами. Цифры указывают расстояние между штырями.
E14, E27, E40

E14, E27, E40

База «последователь». Оснащены лампами в форме свечи или цилиндра.

На корпусе или упаковке светодиодных ламп указывают:

  • мощность в Вт (количество потребляемой электроэнергии за 1 час);
  • тип баллона и основания;
  • цветовая температура (оттенок излучаемого света) в Кельвинах (теплые тона 4000-5000 К, холодные тона от 6000 К);
  • интенсивность светового луча в люменах (Лм);
  • угол рассеивания.

Что такое теплый и холодный свет

Что такое теплый и холодный свет

Все светодиодные лампы имеют маркировку led. Также могут быть указаны дополнительные характеристики: мощность и расчетное количество часов работы. Все эти данные можно увидеть на корпусе лампы, стекле или колбе. На некоторых товарах также указан производитель.

Важной особенностью встроенных светодиодных ламп является количество патронов. В одном устройстве их может быть до 8 штук. Благодаря мобильной базе вы можете менять направление патронов, освещая одновременно несколько зон.

Преимущества и обзор моделей потолочных светодиодных светильников

Основными преимуществами этого типа устройств являются:

  • небольшое количество потребляемой электроэнергии;
  • экологическая безопасность;
  • слабый нагрев корпуса (поэтому встроенные светильники не требуют дополнительного охлаждения и вентиляции);
  • бюджетный;
  • доступность;
  • длительный срок службы (до 50 тысяч часов);
  • высокая устойчивость к механическим воздействиям;
  • нет требований по утилизации.

Следует отметить, что светодиодные потолочные светильники ярче галогенных. Несомненный плюс этих устройств и в отсутствии надоедливого мерцания.

Стол. Популярные модели светодиодных встраиваемых светильников.

Модель Бренд Описание Технические характеристики

LY-206

LY-206

Он имеет изящный ультратонкий плоский дизайн с трехрежимной подсветкой. В основном они используются при установке натяжных потолков. Внешний диаметр 107 мм. Утопленный диаметр 95 мм. Угол луча 120 °. Температура эксплуатации -30 ° С — + 30 ° С.
LY-115G

LY-115G

Имеет два варианта подсветки: синюю и зеленую. Нижняя поверхность баллона плоская, непрозрачная, с зеркальными отражателями по окружности. Белый корпус, диффузор из сатинированного стекла. Внешний диаметр 160 мм. Высота корпуса 20 мм. Потребление электроэнергии 15 Вт в час. Алюминиевый корпус.
Ecola GX53

Ecola GX53

Широкая цветовая гамма корпусов. Диффузоры пластиковые и стеклянные непрозрачные. Энергосбережение. Они отличаются элегантным, компактным и прочным дизайном. Удобная замена лампы, так как не нужно разбирать стопорное кольцо. Мощность 3-20 Вт. Размеры от 38х106 до 58х125 мм. Вырезание отверстия (внутренний диаметр) 90-110 мм.
Светодиодная лампа Bellson

Светодиодная лампа Bellson

С бело-синей подсветкой. Рассеиватели стеклянные, прозрачные. Выпускают светильники в форме круга и квадрата. Оборудован переключателем цветового режима и интенсивности света. Внешний диаметр 160 мм. Внутренний 110мм. Мощность 12 Вт и 18 Вт. Цветовая температура 4000-6000 К.

Выбор провода для электропроводки точечных светильников

Для прокладки силовой разводки четырех выбранных ламп суммарной мощностью 22 Вт подойдет любой электрический кабель с двойной изоляцией, предназначенный для электромонтажа. Наиболее подходящим является двухжильный медный соединительный кабель, например, типа PVA 2 × 0,75. О сечении проводов думать не нужно, так как максимальный ток не превысит 0,1 А.

При использовании галогенных ламп 12 В в потолочных светильниках необходимо рассчитать сечение кабеля. Одна из этих лампочек мощностью 60 Вт потребляет ток 5 А. А если для освещения потребуется десять лампочек, то потребляемая мощность составит 50 А.

Правила техники безопасности при проведении монтажных работ

Помимо соблюдения элементарных требований электромонтажных работ при установке светодиодных ламп, важно придерживаться следующего свода правил общей безопасности:

  1. Все действия, связанные с контактом с электрооборудованием и проводкой, следует начинать только после выключения главного выключателя.
  2. Перед установкой ледяной лампы необходимо убедиться, какое у нее номинальное напряжение и подходит ли она для работы на 220 В или требуется понижающий трансформатор.
  3. Прикасаться к кабелям и оборудованию следует только сухими руками.
  4. Осветительные приборы, устанавливаемые в конкретном помещении, должны соответствовать классу защиты в условиях эксплуатации по таким показателям, как влажность и температура воздуха.
  5. запрещается устанавливать оборудование с явными признаками неисправности.

Кроме того, в случае выхода из строя уже функционирующей системы освещения или хотя бы одного светодиодного светильника ремонтные работы или текущий осмотр следует проводить только при отключенном внешнем источнике питания.

Как решили проблему

Следовательно, после ссор с потолков пришлось снять потолок и переделать крепления для сборки светильников. А именно под каждую лампу установили площадки. Что там внутри сфотографировать не удалось, но вот как переделали светильники для ламп:

Опорная площадка для прожекторов. Повторяю: это не я подключил!

Провода натянуты, до соединений проводов не дотянуться, нет!

Опорная площадка для крепления точечного светильника в натяжной потолок

И все это вшито в потолок:

Монтажная площадка для точечных светильников. Электрику: на троих меньше!

Кольцо, входящее в конструкцию светильника и приклеенное клеем, теперь используется по прямому назначению: закрывает отверстие, необходимое для свободного доступа к кабелям и блоку питания.

Кстати, рекомендую статью о питании светодиодов.

А что касается питания конкретных ламп: драйвер (БП) для них можно купить на Али Экспресс, они стоят копейки (меньше доллара).

Особенности установки подвесных светильников

Обычно установка подвесных светильников производится, когда в комнате высокий потолок. При этом профессионалы рекомендуют отдавать предпочтение моделям, в которых оттенки направлены вниз. Это нужно для того, чтобы поверхность потолочной конструкции не перегревалась.

как подключить лампочки в натяжной потолок

Оптимальным расстоянием между потолком и полотном считается 25-40 сантиметров в зависимости от типа используемых лампочек. Самым простым считается установка вне светильника, осуществляется с помощью крючка, пластины или монтажной пластины. Работы необходимо проводить после обесточивания помещения.

Как установить точечные приборы

Планирование

Самый важный этап. Удастся ли успешно завершить начатую работу — решать вам. Схема подключения включает расположение светильников, выключателей, распределительных устройств, фиксаторов, спецтехники. Вам нужно будет рассчитать сечение проводов.


Instagram @high_light_shop

Кабели необходимо прокладывать строго вертикально или горизонтально. Распределительные коробки должны быть доступны. Допустимо прикрыть их крышкой или съемным ящиком. Удобнее использовать створчатую или раздвижную дверь.

MAYTONI встраиваемый светильник

Встраиваемый светильник MAYTONI

Инструменты и расходные материалы

Их рекомендуется приготовить заранее. Для работы вам понадобятся:

  • Кабели и провода.
  • Хомуты для крепления проводки к полу.
  • Винты и заглушки для крепления кабеля.
  • Карандаш, маркер или мел, чтобы сделать отметку.
  • Набор отверток.
  • Строительный нож.
  • Плоскогубцы.
  • Рулетка.
  • Перфоратор или перфоратор.
  • Гибкие стальные крючки или перфорированная лента, если они предназначены для установки на платформе. Сама платформа, как и термокольца, входит в комплект продукта.

Монтаж платформы

Сначала подготавливается площадка. Некоторые модели представляют собой план, состоящий из нескольких колец. Строительным ножом срезаются лишние внутренние кольца.

Основание крепится к полу с помощью регулируемых кронштейнов, гибких подвесов или профилированной ленты. Крючок представляет собой стальную пластину с отверстиями под винты. Его складывают в форме буквы П, отмеряют необходимую длину и присоединяют к платформе. Лишнее обрезается.

Отверстия для дюбелей просверливаются по разметке в потолке. Лучше всего его нарисовать, прикрепив площадку к плите. Для крепления лучше использовать шурупы 5х51 мм. Уровень проверяется с помощью ниток, натянутых между противоположными сторонами багета.

Если ламп меньше двадцати, то применяется двухжильный кабель ШВВП 2х0,75, с большим номером — медный провод толщиной не менее 1,5 мм. Их крепят к потолку пластиковыми стяжками. Они не должны касаться пленки ПВХ. Устройства подключаются параллельно.

Проводку пропускаем через корпус, оставляя петлю примерно 10 см, разрезанную пополам, сделав два контакта и загнув так, чтобы они не мешали установке полотна. Затем подключается блок питания и монтируется ПВХ-оболочка.

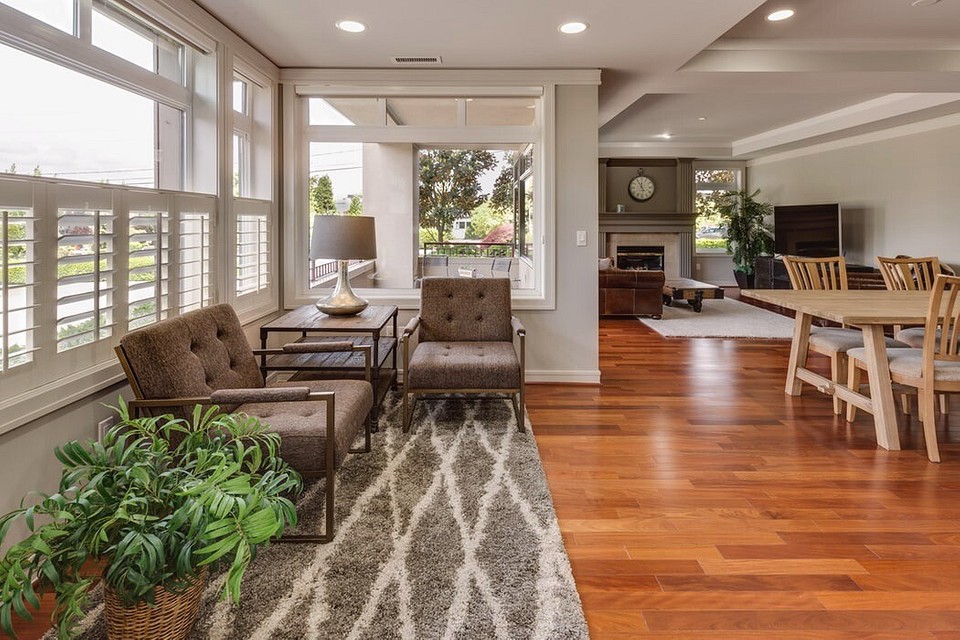

Unsplash

Разметка для спотов

Это можно сделать прямо на полу при наличии лазерной рулетки. Перед тем, как установить светильник в готовый натяжной потолок, нужно точно знать, где он находится. Даже небольшая ошибка приведет к нежелательным последствиям.

Порядок действий

  • С помощью линейки, рулетки или шаблона отметьте все расстояния на полу.
  • Отверстия помечаются маркером. Чтобы не стирать, используйте пластырь или изоленту. Знаки выполнены в виде крестов.
  • Разметка перемещена вверх. На крест кладется лазерная рулетка, положение луча указано на пленке.

Citilux Duren пятно

Спот Citilux Дюрен

Установка и подключение

Для пластиковых потолков используются термокольца для защиты проемов от термической деформации и разрывов при растяжении. Ткани в таких ткацких станках не нуждаются. Они не плавятся и выдерживают сильные механические нагрузки.








фото7


Instagram @nebosantjago


Instagram @nebosantjago


Instagram @flexcelling


Instagram @nebosantjago


Instagram @nebosantjago


Instagram @nebosantjago


Instagram @nebosantjago

Кольца тщательно смазываются клеем и прикладываются к участку так, чтобы их внутренние окружности совпадали. Материал внутри полностью удаляется острым строительным ножом. Пятно подключается к контактам через клеммные колодки от 3 до 5 А. Фиксируется с помощью пружин, на которые при установке придется нажимать. Затем сеть проверяется.

Спот Citilux Duren CL538211

Оцените статью
Блог про электропроводку
