Как припаять штекер к наушникам: подготовка проводов, лужение, пайка и сборка устройства

Нужен донор

К сожалению, паять наушники без паяльника не получится. Конечно, при желании можно паять светящимся гвоздем. Но для этого вы уже должны уметь сваривать. А еще баночка и канифоль понадобятся…

Единственная сложность, которая может возникнуть по пути, это то, что вам понадобится заведомо исправный кабель AUX или разъем от других рабочих наушников с куском провода.

Кабель AUX дешевле купить, чем наушники, но у него нет микрофона, поэтому, если у вас есть гарнитура, вам придется смириться с тем, что она будет отрезана, и вы потеряете микрофон и кнопки. Но как же круто, когда сломанные наушники начинают петь и можно пережить отсутствие кнопок.

Кабель AUX сейчас продается в любом ларьке и переходе за совершенно смешные деньги. Обычно вам нужно подключить аудиоустройство (телефон, плеер…) к сабвуферу или автомобильной стереосистеме.

Благодаря братьям-китайцам теперь есть вполне сносные шнурки от 0,5 доллара. Нить, использованная в статье, стоит около доллара. Ну, открывалка для писем, зажигалка и какой-то скотч, я думаю, валяются в шкафах каждого дома.

Итак, они поцарапали дно бочки, ну в смысле шкафчиков, они нашли все инструменты, отнесли их в сарай за ниткой (пива), а потом?

Алгоритм действий при ремонте

Теперь, когда у нас все готово, приступим к сбросу настроек наушников:

• старый разъем обрезаем, примерно на расстоянии 0,5-1 см от его основания, чтобы исключить проблемную часть провода;
• снимаем изоляцию, чтобы не повредить жилы. В результате мы увидим четыре провода, два из которых будут покрыты изолирующей цветной краской, а два — без изоляции (пример показан на фото);

Зачищенный конец кабеля наушников

• для лужения проводов необходимо будет удалить с них изоляционную краску, это делается канцелярским ножом или мелкозернистой наждачной бумагой. Давайте вместе перевернем экран правого и левого каналов;
• как уже говорилось выше, это может быть три провода, из которых два канала, а один — общий экран, в этом случае мы просто снимаем с них изоляционную краску;
• разберите новый разъем, не забудьте пропустить провода стереонаушников через его основание, как показано на фото (иначе придется все переделывать);

Важный момент: провод нужно продеть в основание разъема

• приступаем к припаиванию проводов к разъему. Рекомендуется начать с общего, после чего мы уже перепаяли левый и правый каналы. Результат показан на фото;

Сварные провода

• давая проводам и разъему остыть в течение нескольких минут, вы можете проверить результат. Для этого подключите штекер к гнезду аудиовыхода и проверьте работу наушников. Если все в порядке, приступим к сборке разъема. Что делать, если гарнитура по-прежнему не работает, мы обсудим отдельно;
• скрепляем провод, для этого на разъеме (на контакте, где припаивается общий провод) предусмотрен зажим, вставляем изолированный провод и обжимаем плоскогубцами. На фото ниже зажим отмечен красным кружком на непаянном разъеме;

Кабельный зажим (отмечен красным)

• для большей надежности контакты изолируем изолентой, а узел на кабеле рекомендуем завязать как можно ближе к ним. Это значительно снизит риск разрыва сварного шва при случайном рывке.

Разъем готов к сборке

• собираем коннектор и пользуемся наушниками в свое удовольствие. Если необходимо припаять штекер к 4-х проводным наушникам (то есть с микрофоном), то принцип работы практически такой же.

Теперь рассмотрим вариант, что один из динамиков после замены заглушки продолжает оставаться в нерабочем состоянии, на это есть несколько причин:

• некачественная сварка, нужно внимательно ее проверять;
• проблема с речевым динамиком, велика вероятность, что рядом с ним оборвался провод;
• проблемы с самим кабелем, как уже было сказано выше, не рекомендуется собирать кабель или подключать его к точкам излома.

Как видно, в двух случаях из трех проблема решаема. Если причина — некачественный припой, следует более аккуратно перепаять разъем, если он сломается возле динамика, действуют по следующему алгоритму:

• перережьте провод возле основания гарнитуры;
• разбираем гарнитуру, как правило, они самоблокирующиеся, так что проблем с этим не возникнет;
• снимаем изоляцию с провода и производим зачистку и лужение;
• если у вас есть мультиметр, на этом этапе можно прозвонить шнур наушников, чтобы убедиться, что он цел;
• припаиваем провода, тестируем наушники, собираем.

Диагностика проблемы

Перед тем, как паять наушники, нужно понять, в чем проблема. Наиболее вероятная причина — механическое истончение жил внутри кабеля. Обычно это то место, где они подключаются к наушникам или разъему. В некоторых случаях причиной может быть обрыв резьбы из-за сильного защемления, неровностей и т.д.

Определить, какой провод наушника поврежден, несложно: обычно он бесшумный или из него исходит звук с характерным хрипом. Для диагностики можно немного встряхнуть основной кабель. Недостатки ищут постепенно, от наушника к вилке. Место перелома ощущается, когда проволоку сгибают на 90 градусов вокруг большого пальца. Если при такой диагностике звук чудесным образом восстановился, замену потребуется именно вилку.

Область повреждения (если она четко не выражена) обнаруживается с вероятностью 50% при анализе подключения гарнитуры к проводу и с уверенностью в выявлении неисправного канала.

Как перепаять разъём наушников

Чтобы правильно припаять провод к вилке, нужно знать распиновку проводов от контактов. Самая распространенная ошибка при пайке разъема связана с подключением земли (GND) к левому или правому входу. Подключение неправильно подключенных аудиоустройств приведет не только к отсутствию звука, но и к выходу из строя выходных каскадов звуковоспроизводящей аппаратуры. Поэтому при замене разъема необходимо нарисовать цвета проводов и контактов, к которым они припаяны.

Вот как выглядит проводка от штанги мини-джек 3,5 мм до наушников. В этом случае дизайн аудиоустройств значения не имеет. Разводка разъемов одинакова как для больших излучателей звука, так и для миниатюрных моделей. После припаивания гнезда для наушников провод обжимают зажимом через изоляцию с помощью плоскогубцев.

Соединение проводов с помощью паяльника: инструкция с пошаговым фото

1. От штепсельной вилки (наушника) отрезать провод на расстоянии примерно 0,5-1,5 см;
2. Очищаем нитки;
3. Залудить провода;
4. Залуживаем контакты штекера (наушника);
5. Припаиваем наши провода к контактам на штекере (гарнитуре).
6. Подключаем наш разобранный штекер к считывателю (телефону и так далее) и проверяем.

Пробел был обнаружен, и его необходимо устранить. Самый эффективный способ соединения проводов — пайка. Можно считать удачей, если разорвана только одна вена и этот разрез найден точно. Провода припаиваются без разрезания всего кабеля. Серьезные поломки устраняют срезанием проблемного места, спайкой проводов и наложением повязки.

Обрежьте поврежденный участок кусачком или ножом. На одном конце кабеля снимите 2–3 см оболочки, чтобы освободить жилы. Количество кабелей зависит от модели гарнитуры. В гарнитуре 4-5 ядер. Простые наушники соединяются 3-4 проводами.

Не бойся. Жилы покрыты разноцветной изоляцией, поэтому перепутать их при пайке невозможно. К микрофону вплетены два провода: сигнальный и заземляющий. Они сразу видны под тесьмой. Заземляющий провод обычно желтого цвета.

Аналогичная процедура проделывается со вторым концом кабеля. Когда все жилы освобождены от оплетки, с их концов снимается изоляция длиной 5 мм. Появится жгут из тонких медных волосков, которые скручены пальцами по часовой стрелке.

Контакты на короткое время поджигаем зажигалкой. Огонь удалит защитную краску с жил. Процесс приготовления обязателен. Краска не только мешает сварке, но и является диэлектриком. Если не удалить защитный слой, хороший припой схватится, но контакт между подключенными проводами будет плохим.

Все концы прожилок предварительно нужно залудить жестью. На оболочку кабеля надевается толстый кусок термоусадочной трубки. Это закроет повязку. Кусочки тонкой термоусадочной трубки укладываются на каждую жилу аналогично. Это изолирует контакты.

Концы луженых проводов скручиваем, соблюдая цветовое соответствие изоляции. Каждую скрутку нагревают паяльником до тех пор, пока олово полностью не охватит соединение жил.

После завершения пайки проверьте работоспособность наушников. Если в динамиках появляется звук, начинают накладывать повязку. Сначала на пряди надеваются тонкие термоусадочные трубки и нагреваются на более легком огне. Изоляция защитит припой жил от короткого замыкания. Получившаяся проводка обвязывается жесткой проволокой, из оплетки кабеля выталкивается толстая термоусадочная трубка и нагревается огнем.

Дело наконец дошло и до наушников

Отрезаем от разъема 5-7 сантиметров, а лучше еще больше. Не сокращайте его короче, если вы напортачите, потом уже не исправить. И лучше всего, когда стык находится подальше от разъема.

Обрезаем ими нить. Обычно провода наушников обрываются прямо на выходе из разъема, и чтобы убедиться, что мы разрезаем сломанную часть, мы разрезаем ее на 2-3 см выше разъема. Можно и выше — кому как нравится.

Зачищаем их проводку и очищаем от краски, а также проводку кабеля AUX.

3. Как припаять провода к штекеру в зависимости от типа штекера

Рассмотрим, как припаять провода к вилке в зависимости от типа вилки и расположения на ней контактов.

2-х контактный разъем:

2-контактный разъем для наушников

Здесь нет смысла что-то подробно описывать, ведь перепутать пряди в этом случае практически невозможно.

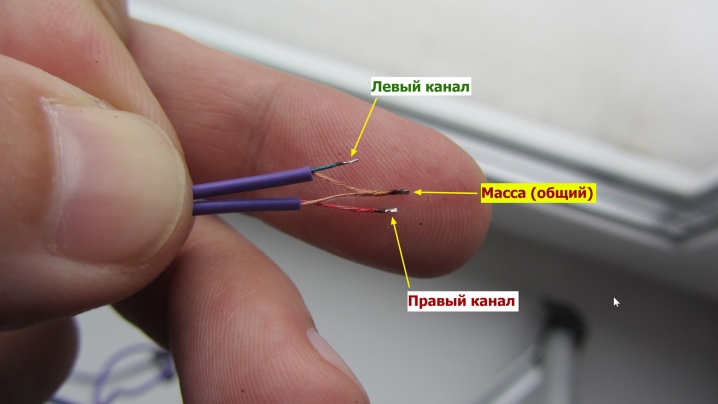

Наушники под сварку — 3 провода:

3-х контактный разъем:

3-контактный разъем (сварочная цепь)

Принцип припаивания штекера к наушникам, если у нас 3 провода, следующий:

3-полюсный штекер (сварочная цепь)

Это также может выглядеть так:

Штекер 3-х контактный, вариант 2 (схема пайки)

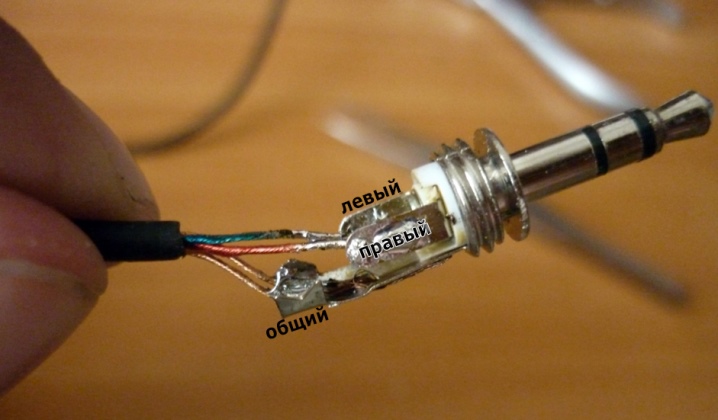

Если у нас 3 провода (правый, левый, экран), то к самому большому контакту вилки припаиваем медный провод (экран), как показано на рисунке, а цветные (от наушников) к оставшимся двум, соблюдая правильное положение проводов.

Как припаять провод к наушникам — 4 провода:

В случае с 4 проводами аккуратно скрутите два медных провода в один и припаяйте их, как в случае трех проводов на рисунке выше.

Припаяйте 4 провода к 3-контактному разъему
Припаяйте 4 провода к 3-контактному разъему

4-х контактный разъем:

В этом разъеме два провода отвечают за левый и правый наушники, один провод — за землю, а другой — за микрофон.

Схематично это выглядит так:

4-полюсный штекер (схема)

Или вот так:

4-полюсный штекер (схема 2)

Видео о том, как припаять провода к штекеру (4-х и 3-х полюсный)

Выяснение причин, вызвавших поломку наушников

Наиболее вероятная причина, которая может привести к поломке, — это последствия трения провода внутри соединительного кабеля, вызванные частым перекручиванием. Часто это происходит в одних и тех же местах: возле соединения провода и гарнитуры или в месте соединения провода и вилки. В некоторых случаях жилы внутри кабеля повреждаются, но это может произойти позже из-за случайных механических воздействий, например, кабель был зажат чем-то, например дверью или коробкой.

Выяснить неработоспособность той или иной гарнитуры достаточно просто. Если включить музыку, то будет молчать динамик поврежденного.

Если провода не изношены полностью, можно с помощью мультиметра определить место обрыва. Для этого нужно измерить значение сопротивления общего провода и провода, идущего к поврежденному динамику. Чтобы определить место обрыва, необходимо измерить показания тестера, изменив пространственное положение провода. Если контакты не сломаны, то независимо от того, как скручен провод, отражаемые мультиметром значения сопротивления будут иметь постоянное значение. Другой эффект может наблюдаться, если кабель частично изношен: цифры на устройстве изменятся при малейшем отклонении кабеля от исходного положения.

Теоретически можно использовать и так называемые народные методы. То есть, чтобы обнаружить гарнитуру с плохими контактами, необходимо обратить внимание на наличие характерного потрескивания в динамике, который слышен при колебаниях провода.

Искать неисправность в гарнитуре стоит, сдвинув руку и перегибая провод сверху вниз, то есть от места, где провод входит в гарнитуру, до самой вилки. Наиболее частые места выхода из строя — участки соединений проводов и других элементов. Если вы знаете, где находится неисправный канал, и разбираете место соединения кабелей и динамиков, вы, скорее всего, сможете точно определить неисправное место.

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно спаять штекер наушников или наушников, нужно знать распиновку. Он показан в таблице ниже и взят с сайта .

Такие же распиновки на 2 и 3 контакта доступны также для динамиков и микрофонов.

В следующей таблице приведены разъемы и их распиновка для более специализированных устройств (камеры, наушники) производителей (Nokia, Samsung, Sony, Panasonic.

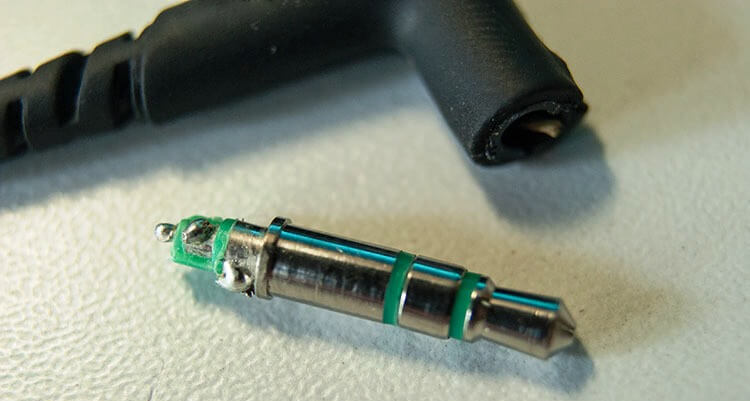

Как устроен трехконтактный джек

Обычный трехконтактный стереоразъем имеет коаксиальную конструкцию. Каждый контакт находится в диэлектрической втулке (втулке) и находится внутри другой втулки.

Контакты штекера разделены пластмассовыми втулками. Так вот этот пластик боится перегрева, начинает плавиться, и контакты болтаются. Итак, если вы хотите спаять вилку, стоит помнить о перегреве контактов .

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать вилку наушников или гарнитуры своими руками, нужно аккуратно вынуть ее из корпуса, если она не выпала сама по себе. Заглушка обычно заполнена резиной. При разборке острым ножом разрезаем это тело по шву. Чем точнее будет разрез, тем проще будет восстановить корпус после ремонта.

Процесс спаивания проводов

При прямом ремонте сломанных наушников необходимо восстановить контакты в поврежденном сердечнике.

Для проведения работ необходимо иметь:

• сварщик;
• сварка;
• канифоль;
• офисный или строительный нож.

Чтобы обеспечить полную уверенность в устранении неисправности в проблемной зоне от наушников, необходимо отрезать часть кабеля длиной 2-3 см.

Строительным ножом снимается внешняя изоляция кабеля. Содержит два канала жил разного цвета. Часто красный цвет используется для левых каналов, а зеленый — для правого. Общие каналы отмечены синим или желтым цветом. В некоторых устройствах в качестве общего канала используется неизолированный медный провод.

На расстоянии примерно 5 см снимаем изоляцию с площадки на конце провода. Исходя из материала, используемого для этого для утепления, выбираем подходящий метод:

1. Полимерную изоляцию снимаем плавными движениями, чтобы ножом не повредить токопроводящий материал.
2. Для удаления краски и лака используем прожиг паяльником или механический метод, для которого требуется тонкая наждачная бумага.

Зачищенный конец внутреннего сердечника покрыт припоем. Необходимо подключить к сети паяльник и подержать несколько минут до полного нагрева. Далее на жало паяльника наносится припой. Далее берем канифоль и кладем на нее отрезок оголенного конца шнура. Равномерно распределяя нагретый припой, наносим его по всей чистой поверхности таким образом подготовили провода к пайке.

Для упрощения процесса можно одновременно залудить и удалить лакокрасочный утеплитель.

Для этого вам понадобится аспирин (ацетилсалициловая кислота) в количестве 1 табл. Или другое лекарство, содержащее аспирин. Возможно, у таблеток истек срок годности, в этом случае это не имеет значения.

Ремонт наушников: полезные советы

Для альтернативного метода, позволяющего совместить снятие краски и лужение, предусмотрено использование мелкозернистых видов наждачной бумаги. На рабочую сторону бумаги кладется небольшая канифоль. На эту деталь кладем концы паяемых проводов. Нанесите припой на кончик нагретого паяльника паяльника и надавите на кабель. Расплавив канифоль и разогрев провод, с небольшим усилием вытаскиваем из-под паяльника. При таких манипуляциях нагретые и слегка размягченные остатки утеплителя удаляются абразивными зернами. И одновременно проводится лужение. Повторяя эту процедуру, концы проводника равномерно покрываются и готовы к пайке.

Часть корпуса вырезанных наушников аккуратно разбираем ножом по контуру сборочных линий. На торец нагретого жала паяльника помещаем контактный участок подключения старого провода. При размягчении припоя необходимо удалить провода.

Продеваем кабели зачищенным концом через отверстия корпусов наушников. Здесь необходимо предусмотреть узел безопасности. Благодаря ему контакты остаются целыми при небольшом тряске проводов, вся основная нагрузка ложится на него.

В итоге осталось припаять готовый к пайке конец к его точке контакта в корпусе под гарнитурой. При выполнении этих действий необходимо учитывать правильность подключения контакта по его цветовой маркировке.

Паять кабели для наушников достаточно просто, если использовать в качестве вспомогательных инструментов деревянные прищепки. Они будут играть своеобразную роль мини-зажимов, что позволит надежно зафиксировать заготовку, а также убережет пальцы от неожиданных травм в виде ожогов.

Кроме того, аналогичные действия нужно выполнить и при ремонте провода в месте стыка вилки, выполняя пошагово:

• перерезать кабель;
• снятие изоляции;
• лужение крепежных концов;
• разборка корпуса заглушки (при необходимости);
• припаяйте концы на место;
• повторная сборка.

Узнав, как паять наушники, вы сможете перезагрузить устройства для бесперебойной работы и на этом существенно сэкономить. Не волнуйтесь, экспериментируйте и слушайте любимую музыку в отремонтированных наушниках.

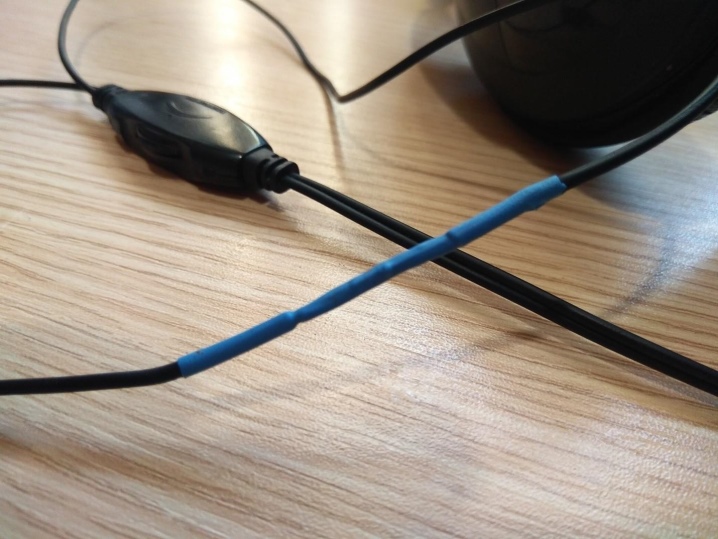

Пайка проводов в месте разрыва

Если повреждение произошло на длинном участке провода, для устранения неисправности потребуется отрезать деталь длиной 20-30 мм в том месте, где было обнаружено отсутствие контакта. С помощью канцелярского или строительного ножа с тупым лезвием зачищается изоляция кабеля; если есть электрическая краска, для ее удаления используется приготовление пищи.

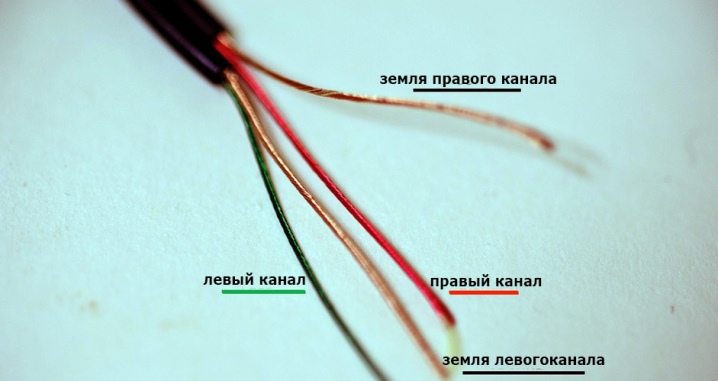

Все провода внутри разделены по цвету на 2 канала: для каждого наушника общий заземляющий провод не имеет изоляции или вставлен в желтую оплетку.

Затем остается только залудить и припаять соответствующие друг другу концы проводов. Если для изоляции будет использоваться термотрубка, ее предварительно кладут на кабель. В остальных случаях используется скотч.

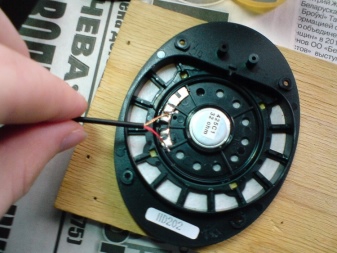

Пайка динамика

Когда повреждение локализовано в динамике наушников, ремонт начинается с разборки корпуса. Необходимо соблюдать осторожность, чтобы не повредить карту. Освободив контактную площадку, вы можете визуально определить точку излома. С него снимается припой, даже оборванные концы провода, затем покрываются половинками и соединяются. После завершения пайки остается только собрать гарнитуру и проверить ее работоспособность.

Пайка в месте разъёма наушников

Процедура ремонта при локализации проблемы в районе гнезда для наушников довольно проста.

1. Паяльник нагревается до температуры плавления припоя.
2. Выше заглушки на 0,5-1,5 см нарезается резьба.
3. Свободный конец разделен на отдельные элементы. Каждая прядь зачищена.
4. Обжигом или механическим способом с помощью наждачной бумаги снимается краска с концов оголенного стержня.
5. Старая заглушка разбирается канцелярским ножом по шву. Это необходимо для правильной распиновки проводов. Если вы не собираетесь менять деталь, вам потребуется освободить старую вилку от изоляции. В этом случае необходимо сначала запомнить расположение контактов.
6. Проденьте провода в корпус штекера вместе с термоусадочной трубкой. Оловите их концы.
7. Припаиваем провода к контактам. Проверить работоспособность.
8. Изолируйте поверхность. Если термоусадочная трубка использовалась ранее, она останется теплой. Можно заменить этот вариант обычной изолентой.

Ремонт наушников завершен.

Пайка в месте разъёма гарнитуры

Этот разъем имеет 5 проводов, в том числе 1 для микрофона.

Основная проблема при пайке — именно в определении порядка соединения контактов.

Для всех наушников, выпущенных после 2012 года, процедура подключения кабелей от края штекера следующая:

• красный M + (микрофон);
• желтый М-, с другой стороны земля закреплена, такого же оттенка;
• зеленый — правый наушник, синий — левый.

Такая цветовая гамма считается стандартной, но у отдельных брендов цвет тесьмы может варьироваться. Важно отметить, что контакты микрофона расположены на одной стороне разъема и для заземления, а наушники закреплены на другой. В остальном процедура сварки аналогична стандартной.

Также есть варианты наушников, у которых 6 проводов на 4 контакта. Обычно такой набор встречается в моделях, где установлен замок с кнопкой. Все провода с включениями желтого / медного цвета в этом случае относятся к земле. Остальное соответствует микрофону, левому и правому наушникам.

Из чего состоит звук в наушниках?

Несколько ядер — это каналы, каждый из которых выводит содержимое определенной полосы частот на основную шину динамика (ту, которая вставлена ​​в ухо). Таким образом, очевидно, что повреждение хотя бы одной из этих жил полностью отменяет частотный диапазон, за который она отвечает. Почему ты этого не чувствуешь?

Дело в двух вещах:

• стерео;
• остальные жилки.

Если частота отсутствует слева, она будет слышна справа. Кроме того, когда выходная частота канала теряет ее, остаточный сигнал передается по другим проводникам, что увеличивает общую нагрузку на звук. Начните резку и перегрузку. Почему дешевые наушники за 30 рублей так плохо звучат? Количество людей, которые там жили, минимально, и они никак не тянут современную музыку. Что сказать, даже радиопередачи передаются с трудом.

Что касается заземления, то там все проще. Пока хоть одна жила работает, так и есть. Но как только он перетирается, звук меняется.

поэтому контакты луженые и не обнажаются канцелярским ножом.

Хороший пример потери частоты — разветвитель звука. Устройство, которое разделяет разъем для наушников на две части. Уменьшается не только громкость, но и частотный диапазон. Звук перестает «качать», становится спокойным и ровным, пропадает динамика. Все по той же причине. Количество жил осталось прежним, но количество выходов увеличилось вдвое.

Теперь снимем резиновую оплетку

Специально для этой статьи был найден тупейший нож, чтобы все примерить на себе).

резать косу удобнее именно так, как на фото. Нет необходимости слишком сильно давить на лезвие. Обжим приведет к разрыву оплетки. Скручиваем пряжу, делаем надрезы и, когда мы прошли круг, снимаем тесьму. Главное, не обрезать проводку.

лучше узнать примерно 2 сантиметра ниток, так будет проще и площадь контакта больше. Это повысит надежность. Пряди покрыты лаком, который нужно очистить. Сначала была попытка счистить краску ножом.

Не лучший способ. Нити очень тонкие и при таком грубом механическом воздействии отслаиваются вместе с краской. Этому хорошо способствует тупость ножа. В принципе, это легко сделать острым ножом. Но острого ножа у нас нет, поэтому воспользуемся зажигалкой. Ну или хотя бы со спичками.

Восстановление (ремонт) штекера с микрофонным входом

В модификации наушников с гарнитурой, помимо аудиоканалов, предусмотрена отдельная линия для передачи голосового сигнала со встроенного микрофона.

В случае, если потребуется ремонт штекера с дополнительным контактом микрофона, придется восстановить три сигнальных канала и один общий (так называемую «землю»).

Все подготовительные операции и прямая сварка в этом случае аналогичны уже описанным выше. Сложная часть здесь — правильно пометить контакты и провода, чтобы они соответствовали линиям звука и микрофона. Паять их можно по тем же правилам, но с учетом схемы подключения дополнительных цепей.

Особое внимание следует уделить разделению (экранированию) каналов передачи звукового и микрофонного сигналов наушников.

В противном случае при передаче сигналов они начнут влиять друг на друга, вызывая искажение звука и ухудшение разборчивости речи. При установке проводников каждая из оплеток объединяется в общую жилу и затем припаивается к корпусу вилки.

В предыдущих статьях описывалось два метода ремонта наушников с микрофоном для компьютера, а именно: когда были оторваны провода от регулятора громкости и когда кабели протерлись в слабых местах наушников, от которых появилась трещина в их, причем периодически пропадала слышимость. Но было сделано упущение: я не проводил полный анализ схемы. Сегодня мы устраним это упущение.

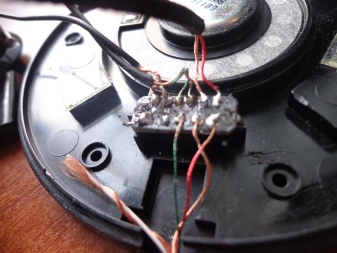

После разборки гарнитуры, в которой установлен микрофон, ваше внимание привлекает клубок проводов, идущих к регулятору громкости. Сначала посмотрим на путь прохождения звука: из этого уха идет черный шнур с двумя прожилками (2) и (3). Пронумерованная жила (2) — это «минус», «общий» или GND, а под цифрой (3) — вход основного или правого канала.

Затем этот кабель, идущий от правого наушника с жилой (2), припаивается к одному из контактов катушки левого наушника и от этого же контакта идет к регулятору громкости, но пятижильным кабелем. Номер жилы (3), которая является основной или входом правого канала, идет к регулятору, после чего сразу припаивается к сердечнику (4) пятижильного кабеля.

От второго контакта катушки наушников сразу выходит жила с номером (1), которая является основной или входом левого канала, с пятижильным кабелем к регулятору. Чтобы вам было понятнее, вот изображение звукового пути, относящееся к фотографии выше.

Звуковой тракт разобрали, и теперь в левом наушнике осталось разобраться только с двумя прожилками, идущими от микрофона. Их легко обнаружить, поскольку они мгновенно припаиваются к оставшимся двум проводам пятижильного кабеля, ведущего к регулятору громкости.

Здесь есть один момент, о котором следует помнить. Поскольку микрофон имеет полярность подключения, у него есть «плюс» и «минус», поэтому, если случится так, что вы не помните, где находится, не нужно злиться. Припаиваем провода, собираем наушники, подключаем их к компьютеру, заходим, например, в Skype, запускаем мастера.

Если вы не слышите себя, разберите регулятор громкости в месте выхода пятижильного кабеля от левого уха, найдите два провода микрофона и поменяйте их местами. Одна жила будет сидеть на «минусовой» или «общей» дорожке, а другая будет припаяна к дорожке, идущей к переключателю.

В любом случае всегда обращайте внимание на цвет проводов.

В процессе использования наушников для компьютера возник недостаток, который необходимо устранить. Если вы перерезали пятижильный кабель, перед тем, как распаять жилы, обязательно завяжите его узлом, как показано на изображении ниже.

Еще один совет. Никогда не сжигайте пряди огнем, чтобы удалить с них краску. Делать это нужно ножом, наждачной бумагой или наконечником горячего паяльника. Краску на прожилках с гарнитуры наушников лучше удалить паяльником.

Берем брусок, можно обычным листом ксерокопии, хорошо облучаем кончик паяльника, срезаем свободный кончик жилки. Теперь кладем на подготовленную поверхность провод и сверху жало паяльника. Через 3-4 секунды начинаем аккуратно вытягивать провода из-под паяльника, слегка прижимая его уколом.

Все. Проволока хорошо залужена, если с первого раза не получилось, повторить процедуру еще раз.

И по устоявшейся традиции смотреть видео в наушниках

Удачи!

В наушниках с микрофоном у нас на штекере 4 контакта и 4-5 проводов. Два контакта для левого и правого наушников, один (больший) контакт для заземления и один для микрофона. Припаиваем провода к контактам так же, как с наушниками без микрофона.

Как паять наушники с микрофоном

Чтобы правильно отремонтировать наушники с микрофоном, необходимо знать схему подключения и назначение выводов джека. Типичная схема разъема для микрофона и кнопки в стереогарнитуре показана на изображении ниже.

У большинства простых производителей наушников микрофон должен быть припаян как на картинке.

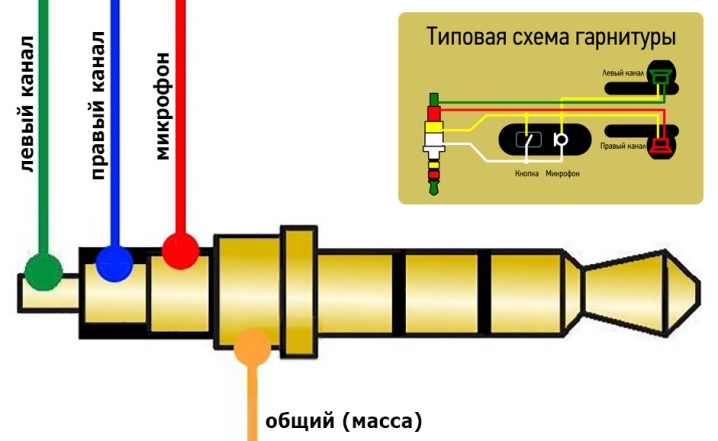

Как устроен четырехконтактный джек

имеет то же устройство, что и. Коаксиальная конструкция и разделение через пластиковые оболочки со стандартными размерами для 4 проводов присутствуют на всех вилках TRRS. Назначение контактов 4-проводных вилок зависит от производителя. Вот кто там. Чтобы правильно заменить вилку, посмотрите на распиновку миниджеков на рисунке.

На изображении показаны следующие обозначения: M — микрофон, G — общий контакт, R — правый канал, L — левый канал. Теперь понятно, что спаять наушники — задача не из легких. Схема подключения вилки сильно зависит от марки гарнитуры.

Другие разъемы

При ремонте других разъемов меняется не рисунок пайки наушников, а порядок подключения контактов. Если при двухконтактном подключении сложно ошибиться, можно перепутать 5 проводов.

В трехконтактной вилке медный провод подключается к самому большому контакту, а два цветных — к оставшимся маленьким. Если микрофона нет, к такой вилке можно таким же образом подключить 4 провода, с той лишь разницей, что медных проводов два вместо одного, их нужно скрутить вместе. Если он есть, то за микрофон отвечает последний (четвертый или пятый) провод, для этого есть специальный контакт.

Счищаем лак

Для усиления тонких медных проводов производители плетут их нейлоновой нитью. А нейлон, как известно, хорошо горит. Не исключено, кстати, что и краска пригорит. Поэтому на долю секунды подводим конец нити в огонь. Быстро мигает и слегка светится. Когда горит 1-1,5 сантиметра, надо на него подуть, если не тухнет.

Краска и нейлон оставляют небольшой налет, который в большинстве случаев легко удалить ногтем. В результате у нас остались неповрежденные кабели, очищенные от краски.

Главное, не держите проводку на огне слишком долго, ведь она может просто сгореть и отвалиться ((кому-то может показаться вариант с ножом более удобным.

Припаиваем провод к динамику

Бывают случаи, когда внутри динамика обрываются провода. Затем нужно разобрать наушник и припаять провода прямо внутри. Чтобы не повредить детали, работайте осторожно, не трясите и не тяните. В противном случае вы рискуете порвать плату. Чтобы сварить детали внутри динамика, следуйте инструкциям:

1. Осмотрите гарнитуру изнутри, чтобы убедиться, что она не повреждена.
2. Если есть порванные кабели, их нужно будет спаять.
3. Если кабель рвется прямо к разъему для наушников, и вы не можете до него дотянуться, сделайте здесь надрез. На расстоянии 1,5-2 см от адаптера перережьте кабель.
4. Удалите толстый слой изоляции примерно в 8 см от конца отрезанного кабеля. Повторите эту процедуру с внутренним слоем изоляции, но не касайтесь самих проводов.
5. Очистите концы кабелей и залудите их.
6. Вставьте провод в заднюю часть корпуса и завяжите на нем узлы вокруг начала толстого изоляционного слоя.
7. Теперь перейдем к процессу сварки. Вам нужно будет по очереди припаять старые фрагменты проводов и по очереди припаять новые, чтобы не перепутать их.
8. Проверьте свои наушники.

Но учтите, что если провода будут повреждены в этом месте, проблема может быть не в динамиках. Поэтому, если вы не можете починить наушники, сначала убедитесь, что вы все сделали правильно, а затем поищите повреждения в других местах (например, внутри корпуса с микрофоном).

Как разобрать штекер наушников

Самый распространенный штекер — это мини-джек 3,5 мм. Но помимо этого используется джек 2,5, а также miniUSB и mikroUSB.

Если у вас есть наушники, вилка которых не подходит к устройству, вы можете сделать переходник.

Это требует:

• вилка, которую можно подключить к устройству;
• «материнский» разъем, к которому подключаются наушники;
• отрезок трех- или четырехжильного кабеля для соединения вилки и разъема.

Информация! Можно использовать кабель от ненужной мыши или клавиатуры.

1. Отрежьте от кабеля кусок 10 см;

2 отрежьте его с двух сторон до длины 15 мм;

3 зачистить концы проводов на 5 мм;

4 лужение оголенных концов;

5 лужение штекера и вывода разъема;

6 поместите на кабель неразъемные части разъема;

7 припаять провода к разъему;

8 отметьте проводку;

9 в зависимости от конструкции разъема закрепите кабель внутри зажимом или завяжите его узлом;

10 собрать конструкцию;

11. Повторите шаги 6–10 для вилки, припаяв провода в соответствии с их разводкой.

Важно! Для сварки можно использовать только нейтральный флюс. Кислота разрушит провод или вызовет короткое замыкание в вилке.

Вместо складной вилки 3,5 можно взять неразборную, с отрезком кабеля необходимой длины. С USB-разъемами это не сработает — для подключения наушников и компьютера используются разные выходы.

Помимо стандартных разъемов, есть штекеры, которые используются только в некоторых моделях телефонов. Это 10- и 20-контактные разъемы телефонов Samsung и других. Распиновку наушников для этих моделей можно найти в Интернете.

Тематические материалы: 11 лучших наушников Bluetooth для вашего телефона, 5 лучших беспроводных наушников с микрофоном, 5 лучших наушников для плавания, Как заряжать беспроводные наушники, Как использовать беспроводные наушники Bluetooth, Как правильно согреть наушники и если вам это нужно , Как самому починить наушники, если один перестает работать, Простые и эффективные способы усиления басов в наушниках, Простые наушники своими руками и наушники с микрофоном

Сначала вводим иглу поверхностно и, постепенно двигаясь по кругу, углубляемся иглой на всю глубину соединителя. После этого можно снимать резиновую крышку.

Вторые наушники (XBA-H1) имеют складной разъем.

Как вы можете видеть на изображении, следующим шагом будет обнажить заполненные пластиком контакты вилки. Я вырезал его начисто, чтобы показать, что там изначально. Я обычно все режу нитками

Обратите внимание, что у первых наушников 3 провода внутри, а у вторых — 4.

Каждая прядь представляет собой смесь скрученных нейлоновых прядей и покрытых лаком медных прожилок.

Перед пайкой проводку необходимо залудить, т.е покрыть слоем олова. Сначала скручиваем проводку, потому что наверняка ее конец качнулся. Затем надеваем его кончик на канифоль и прижимаем нагретым паяльником, слегка окунув в плавящуюся канифоль.

Далее кладем край провода на спичечный коробок и, прижав его паяльником каплей олова, скручиваем весь шнур наушников. При этом проводку необходимо равномерно скрутить и залудить. Достаточно залудить сам наконечник. Но никто не запрещает еще залудить, а потом обрезать лишнее, оставив 2–3 мм покрытыми жестью. Главное, оставить неподключенной проводку достаточной длины, чтобы дотянуться до контактов вилки.

Все, со скучной, но важной подготовительной частью, окончено. Теперь задача поинтереснее — припаять провод к разъему. Для начала выясним, что и где.

Думаю, всем знакомы буквы L и R, а также то, что они обозначают левый и правый каналы. Но что такое GND?

все просто: это земля или, на наш взгляд, земля. Вы, наверное, слышали, что лампочка может гореть только тогда, когда ток течет в нее по одному проводу, а ток течет по другому. Это то, что называется замкнутым контуром. Итак, вот то же самое: гарнитура будет петь, если один из ее проводов припаян к L или R, а другой к земле (GND). Таким образом, у нас просто нет другого выхода, кроме припайки левого наушника к L и GND, а правого наушника к R и GND.

Цвета надписи и стрелок выбраны не случайно, это стандартный цвет, который у более половины наушников, а у остальных наушников синий вместо зеленого. В очень редких случаях встречаются другие цвета, но фон (GND) всегда желтый. Всегда…

Если затрудняетесь определить, где канал: приварите землю, подключите наушники к плееру или телефону и вставьте луженую проводку в контакты штекера смотрим, где она будет звучать)

Это самый удобный вариант) Категорически не советую держать пальцами — легко обжечься. В процессе пайки стараемся паяльником не касаться разъема более 3 секунд, иначе пластик может расплавиться разделив контакты в разъеме и произойдет короткое замыкание и ремонт вилки покроется(((

Когда вся проводка спаяна, остается залить коннектор полиэтиленовым термоклеем (1) и, пока клей не затвердеет, вклеить в резиновую оболочку (2). Рекомендуется залить весь объем гнезда для наушников, поэтому сначала наливаем клей в гнездо, затем капаем мокрую каплю на контакты разъема. Вставив заглушку в оболочку, пальцами удалите выступивший излишек клея.

Надеюсь, в статье удалось показать вам, как починить наушники своими руками. Возможно, вы еще не придумали, как припаять штекер к наушникам или что-то осталось «за кадром», не стесняйтесь выражать свое возмущение или недовольство в комментариях.

Все наушники имеют одинаковую конструкцию, с той лишь разницей, что в некоторые из них добавлен микрофон или регулятор громкости. Для начала рассмотрим более обычные, без регуляторов и так далее, то есть два ушка и шип. Такие наушники используются в iPod и простых моделях мобильных телефонов.

На рисунке видно, что две жилки разного цвета выходят из каждого уха и уходят в вилку, или буржуйскую розетку. Цвета даны условно для более комфортного понимания схемы.

Внутреннее устройство штекера (гнезда) также условно показано, но вот так в него впаиваются провода. Здесь видно, что красная и зеленая жилки, идущие от левого и правого контактов наушников, являются основными, а, при входе в вилку внутренний контакт вилки, подключенный к внешнему контакту, вставленному в розетку считывателя или телефона, припаивается отдельно к каждому.

Но синие жилки соединены друг с другом и являются контактом «общий» или «нет». То есть получается, что относительно «минуса» сигнал с аудиоусилителя левого и правого каналов направляется в основные жилы левого и правого наушников. Таким образом, мы получаем стереозвук.

Теперь даже если все провода перерезаны, но зная схему, можно легко сбросить любимые наушники. Просто возьмите по вену из каждого уха и соедините их вместе: она будет «общей», а оставшиеся два — основными: левым и правым каналами. Ниже представлена ​​типовая принципиальная схема самых распространенных стереонаушников.

Если вы дружите с измерительными приборами, например, мультиметром, совсем не составит труда определить, где произошла неисправность и ее характер.

Для начала представим себе наушники в виде двух катушек с каким-то сопротивлением. Переводим мультиметр в режим измерения сопротивления и относительно «общего» контакта вилки измеряем сопротивление левой и правой катушек наушников. Если наушники целы, показания мультиметра будут такими же и будут в пределах от 20 до 120 Ом.

Но когда сопротивление одной из катушек наушников не определено или сильно отличается, то поступаем следующим образом: фиксируем щупы мультиметра на «общем» контакте вилки и контакте предполагаемого неисправного катушка. Осторожно согните кабель перед тем, как вставить штекер в корпус наушников, следя за показаниями мультиметра.

Но бывают и сложные случаи, когда меняешь кабель, а реакции нет. Затем нужно все по порядку разобрать и поискать поврежденное место.

Для тех, у кого нет измерителя, действуйте следующим образом: вставьте вилку наушников в розетку плеера или телефона, включите музыку и также согните кабель. Там, где музыка остановится или будут слышны щелчки, это поврежденный участок.

Также есть наушники, где вместо обычных кабелей производитель кладет экранированный кабель. Здесь экран (оплетка) используется и как «общий», и как защита от помех, а внутренняя жила — как основная.

Здесь из каждого уха выходит одиночный экранированный провод, который входит в небольшой пластиковый или резиновый корпус произвольной формы, подключается к цепи и идет к вилке с помощью двойного экранированного провода.

Есть еще один тип наушников, используемых для более серьезных наушников. Здесь всех, кто пытается починить наушники самостоятельно, ждет засада в виде микрофона, переменного резистора и микровыключателя. Даже если вы посмотрите на это, на самом деле нет ничего страшного в том, кто знает, как работают простые наушники.

Как правило, эти элементы редко выходят из строя, новый телефон покупается быстрее, но тем не менее для общего развития попробуем разобраться, что к чему. Взять, к примеру, гарнитуру марки ALCATEL, здесь только весь набор.

Запомнить! Если вам нужно открыть гарнитуру, чтобы найти неисправность, всегда начинайте поиск сверху вниз, то есть от входа гарнитуры до гарнитуры. Всегда сначала проверяйте аудиотракт. Так вы никогда не запутаетесь, даже если не знаете, из чего сделан тот или иной узор.

Устройство и разборка

Стандартная съемная вилка 3,5 мм состоит из внутренней контактной части и защитной пластмассовой оболочки для защиты проводов от перегиба или повреждения. Его следует отличать от аналогичного устройства большего размера (диаметр рабочей части — 6,3 мм), называемого домкратом большого размера.

Представленная конструкция значительно упрощает процедуру ремонта, так как пайка штекера наушников в этом случае сводится к следующим несложным действиям:

• сначала нужно удалить «нерабочую» заглушку;
• затем разберите поврежденные проводники и хорошенько припаяйте новые;
• в итоге осталось вернуть позвоночник в прежний вид.

Единственная сложность, с которой вам придется столкнуться при пайке, — это необходимость обработать все подходящие к контактам проводники (в некоторых случаях их количество может доходить до 6).

Гораздо сложнее обстоит дело с ремонтом неразъемных заглушек, с которым придется хорошенько повозиться. Дело в том, что в этих изделиях внутренняя контактная база заполнена специальным пластиковым компаундом, который впоследствии образует гибкую опору.

Чтобы припаять мини-джек к новой проводке, вам сначала нужно будет разрезать корпус поврежденной части и полностью вынуть мини-джек из самого штекера. Во-вторых, использовать какую-то новую оболочку, надежно защищающую сам штекер и провод от перекручивания.

Скручиваем

В гарнитуре явно больше трех проводов — их пять. Два провода отвечают за микрофон и три за наушники. Свободный золотой провод (заземление) был намотан на тонкий белый провод микрофона.

Теперь перед нами стоит непростая задача: сплести вместе необходимые нити. На самом деле все просто! Три AUX — трехжильный жгут наушников. При этом выяснилось, что цвета внутренней проводки совпали, и, скрутив такие же цвета, наушники заработали.

О том, как определить необходимые цвета проводов, читайте в статье: Крепление разъема гарнитуры или пять проводов на четыре контакта

Вы также можете воспользоваться этим более простым способом — мы подключаем наш разъем к любому аудиоустройству под рукой. Кассетный плеер был самым близким.

Чтобы обеспечить максимальный контакт, лучше сначала ослабить два переплетенных провода, наложить их друг на друга, а затем плотно скрутить. Такой вариант предпочтительнее скручивать по отдельности, а потом вместе.

Потом провода скручиваются, наушники поют — на лице улыбка).

Чаще всего встречается расцветка

• земля — ​​золотистая (жёлтая)
• слева — синий (зеленый)
• справа — красный

Но, как и любое другое правило, из этого правила тоже есть исключения, особенно для шрифтов. Например, бывает, что правая — зеленая, левая — синяя, а красная — микрофон, или также присутствуют смеси цветов. Но ЗОЛОТО всегда ЗЕМЛЯ. Смеси цветов с золотом, в большинстве случаев также с землей.

Поэтому первое, что мы делаем, это сплетаем все золотые монеты вместе. Теперь плетем отремонтированные провода наушников по очереди с проводами кабеля AUX. Суть в том, что красный провод от разъема кабеля AUX нужно скрутить с красным проводом от наушников и тогда правый наушник запоет. В вашем случае цвета могут отличаться, и может оказаться, что красный нужно переплести с синим или как-то иначе. Главное золото на земле, а остальные прикручены таким образом, чтобы оба наушника играли.

Вы назвали себя? Хороший! Теперь перерезаем невостребованную проводку или скручиваем с общим проводом. Я предпочел его обрезать.
