Какие 2 параметра определяют выбор

Выбираем УЗО по 2 основным параметрам.

Устройство защитного отключения — это устройство, которое защищает людей и имущество от двух опасностей: пожара и поражения электрическим током.

Есть два типа дифференциальных устройств: автоматический дифференциал или релейный дифференциал. Оба эти устройства очень похожи и взаимозаменяемы. В будущем мы будем рассматривать устройство защитного отключения (наряду с автоматом) как защитное устройство, как наиболее дешевый и гибкий вариант.

Какие параметры для выбора подходящего УЗО? Устройства дифференциальной защиты различаются по рабочему току и току утечки (или остаточному току).

обычный автоматический выключатель необходим для полной защиты от утечки.

Шаг №8 Коммутационная способность

Этот параметр должен быть как минимум в 10 раз превышающим номинальный ток или равным 500 А.

Все зависит от дизайна и качества контактов. УЗО от известных производителей имеют номинальную коммутационную способность 1000 или 1500 А.

Первый параметр диф защиты – рабочий ток.

Номинальный диапазон УЗО имеет тот же диапазон, что и у автоматических выключателей (автоматических выключателей) — первый столбец таблицы 1. Ток выбирается исходя из мощности нагрузки, а для однофазной сети указывается в второй столбец таблицы. Реле Dif — это самые дорогие устройства в электрической сети, поэтому стоимость для автомобиля выбирается меньше всего.

Обозначение станка, А	Потребительская мощность, кВт
1	1.1
2	2.3
3	3,4
6	6,8
10	11,4
16	18,2
ветры	22,8
25	28,5
32	36,5
40	45,6
50	57 год
63	71,8

ТАБЛИЦА 1. Выбор номинальной мощности.

Еще 2 нюанса о выборе рабочего тока автомата и УЗО.

Рис. 1. Класс двухполюсной машины по лицевой стороне (в красном овале).

Рис. 1. Класс двухполюсной машины на лицевой стороне (в красном овале).

1. Машины имеют дополнительную маркировку класса в виде латинской буквы (рисунок 1). Указывает скорость, с которой машина откроет цепь нагрузки при превышении потребления. Когда машина перегружена, через нее проходит много электроэнергии. Избыточный ток приводит к выходу из строя диффузора, несмотря на то, что автомат работает бесконечно долго с небольшой перегрузкой.
2. Размер проводки рассчитан на потребляемый ток нагрузки (Таблица 2).

Пример 1: Как выбрать силовое УЗО для водонагревателя (бойлера) на 2 кВт? Сечение жил должно составлять 1,5 мм2. Подбираем автомат по таблице 1 из стандартной серии по наибольшему направлению — 2 А. Реле дифференциала должно иметь номинальное значение рабочего тока 3 А.

Как выбрать 380В? Номинальная мощность машины может быть просто рассчитана как удвоенная мощность нагрузки. Для нашего водонагревателя — 2кВт х 2 = 4 А.

Сечение жилы, мм2	Ток, А	Мощность, кВт
1.5	19	4.1
2,5	27	5.9
4	38	8,3
6	46	10.1
10	70	15.4
16	85	18,7
25	115	25,3
35 год	135	29,7
50	175	38,5
70	215	47,3
95	260	57,2
120	300	66,0

ТАБЛИЦА 2. Максимальный ток и мощность на участке кабеля.

1. Что делать, если потребление нескольких нагрузок очень велико? Необходимо интегрировать 3 нагрузки с потреблением по 16А каждая с дифференциальным реле. Самый очевидный способ — выбрать номинал 50 А (округляя от 3×16 до 48 А). Встречаются такие реле дифференциального тока, но чаще всего китайского производства и низкого качества. Для ряда европейских компаний максимальный диапазон ограничен 25-30А. Каждая нагрузка должна быть защищена отдельным защитным устройством.

Основные проблемы

Ниже приведены основные проблемы, которые обычно связаны с некорректной работой УЗО.

Срабатывает УЗО на водонагревателе

При диагностировании такого случая для начала необходимо исключить неисправность в самом защитном устройстве или старение изоляции проводки. Для этого просто подключите любое другое устройство к линии, питающей водонагреватель. Если отключения не произошло, то нужно искать проблему в водонагревателе.

Почему на водонагревателе ломается УЗО?
Основная причина — нарушение электрической схемы внутри котла. Как показывает практика, наиболее частым явлением является нарушение изоляции шнура питания внутри корпуса. Оголенный провод касается металлического корпуса водонагревателя, и цепь заземляется. То есть ток в обратном проводе становится меньше прямого, что срабатывает УЗО. Рассмотрим схему:

В исправном котле отсутствует ток утечки на землю (PE), потому что нет электрического соединения с корпусом. Следовательно, ток в фазе и в нулевом проводе одинаковый — УЗО не работает. Теперь рассмотрим случай повреждения контура внутри водонагревателя:

В этом случае цепь замыкается на массу в обход УЗО. Баланс постоянного и обратного токов в УЗО нарушается и устройство срабатывает.

Выбивает УЗО при включении стиральной машины

Причиной отключения стиральной машины также может быть сбой в цепи, например, в случае водонагревателя. Проблема решается аналогично: разбираем автомат и ищем нарушения изоляции кабеля. Как показывает практика, в 9 случаях из 10 это причина.

возможен и более «интересный» случай. Дело в том, что в момент пуска электродвигателя (пуска стиральной машины) в цепи происходят сложные электромеханические и электромагнитные процессы. Двигатель автомобиля меняет форму потребляемого тока (появляются апериодические составляющие постоянного тока), эти изменения УЗО «рассматривают» как аварийный режим и происходит отключение. Кроме того, схема управления некоторых стиральных машин питается от постоянного тока. Возможны также небольшие потери в цепи управления. Следовательно, можно «отключиться» от ложных срабатываний, изменив УЗО на более высокое значение (30 мА вместо 10 мА) или используя УЗО переменного тока (вместо А). Напомню, что УЗО переменного тока реагирует только на изменение периодического тока, чего достаточно для домашнего использования.

ВАЖНЫЙ!
Некоторые производители рекомендуют защищать свою продукцию только УЗО типа А, поэтому перед заменой УЗО мы проверяем паспорт на бытовую технику.

Почему УЗО должно быть качественным и надёжным?

Разновидности УЗО

Высокие требования к УЗО покажутся вполне разумными, если вы понимаете предназначение этого устройства. У него всего одна функция: отключать питание при наличии утечки тока определенной величины (порога). Текущая утечка чревата не безобидным экономическим ущербом, как может показаться на первый взгляд, а гораздо более серьезными последствиями: она всегда указывает на возникновение одной из следующих ситуаций:

• человек или животное получили удар током;
• из-за повреждения изоляции между токоведущим элементом и заземленной металлической конструкцией появился контакт, что может привести к возгоранию;
• заземленный корпус любого устройства или оборудования находится под напряжением, поэтому прикосновение к нему пользователя может привести к поражению электрическим током.

Поэтому от того, сработает ли УЗО в нужный момент, зависит жизнь пользователя. Поэтому ни в коем случае нельзя экономить на качестве этого устройства.

Нужно ли ставить узо на водонагреватель?

В линии электроснабжения котла в обязательном порядке необходимо установить УЗО — устройство защитного отключения. Выбирайте его ток на порядок выше, чем ток машины. Ток утечки для УЗО составляет 10 мА или 30 мА.

Второй параметр – ток отключения.

Ток отключения выбирается из диапазона, указанного в таблице 3. Электрические приемники и проводка из-за несовершенной изоляции или внутреннего устройства имеют собственные естественные утечки. Перед установкой защитного отключения рекомендуется провести его замер в компетентной энергетической организации. Ток утечки можно рассчитать на основе естественной утечки 0,4 мА на 1 А для нагрузки и 10 мкА (0,01 мА) на метр проводки. По правилам (ПУЭ) номинал не должен быть менее чем в три раза больше натуральной стоимости.

Ток отключения, мА	Потребительский (согласно ПУЭ)
6	PUE не регулируется, но используется для пользователей с низким потреблением или для влажных сред (кухни, ванные комнаты, бойлеры)
10	Одно устройство, потребляющее не более 16А
тридцать	Розетки, портативные потребители, металлические конструкции
100	Стационарные группы или потребители — электроплиты, плиты
300–500	Противопожарная защита.

ТАБЛИЦА 3. Номинальный диапазон УЗО и рекомендуемый потребитель электроэнергии.

Продолжим пример 1. Принимаем ток потребления равным значению автомата (на практике значение указывается в паспорте прибора) — 2А, длина проводки будет 20 м. Исходя из этих данных:

Iest = 2×0,4 + 20 * 0,01 = 0,8 + 0,2 = 1 мА. Выбираем дифференциальную защиту с минимальным значением 6 мА.

Разбираем типичные схемы. Пример 1. Какое УЗО ставить в квартиру?

Рис. 2. Типовая квартирная электропроводка. Линия земли и ноль условно не показана

На рис. 2 после счетчика в качестве противопожарной защиты установлен диффузор. Освещение в каждой комнате излучается на отдельной машине. Реле «Дифф» устанавливаются для самых «требовательных» помещений: детской, жилого помещения и санузла (СНиП 31-110-2003 п. 14.40). Электрическая плита отделяется только автоматом. Это было выбрано с расчетом, что в электроплите нет движущихся частей и что риск повреждения изоляции в ней минимален. Освещение также не защищено (рекомендации ПУЭ 7.1.79), т. К. Потери тока для ламп незначительны и не представляют опасности и при необходимости легко локализуются.

Расчет УЗО для квартиры. 1-е диф реле.

Сделаем расчет для первой цепи, которая обслуживает потребителей, подключенных через розетки. Допустим, одновременно работают следующие электроприборы:

Холодильник мощностью 3500 Вт с длиной кабеля 15м

Кондиционер, 3450 Вт, длина 10 м

Розетки для гостиной 2400 Вт, 20 м

Детские розетки 1500 Вт, 15 м

Другие розетки 2500 Вт, 25м.

Выбираем стоимости машин. Из таблицы 1 следует, что для холодильника и кондиционера нужно выбирать машины на 6А, для детской — 2А, для остальных — 3А. Класс машин — С, как самый распространенный в бытовой электропроводке. Рассчитываем естественную дисперсию для потребителей — (6 + 2 + 3×2) x 0,4 = 14 x 0,4 = 5,6 мА. Рабочий ток выбирается из таблицы 1 на величину больше полной нагрузки — 16А.

Общая длина всех проводов составляет 15 + 10 + 20 + 15 + 25 = 85 метров, что соответствует току 85 * 0,01 = 0,9 мА (с округлением в большую сторону).

Полная потеря составляет 6,4 мА. Выбираем УЗО в три раза больше 30 мА.

2-е дифреле в квартире.

Расчет второй схемы защиты довольно прост. Учтем, что стиральная машина имеет мощность не более 2 кВт. Ток утечки не будет превышать 1-2 мА (с учетом длины разводки), а в помещении влажный климат, прохождение канализационных труб и т.д. В этом случае значение отключения имеет наименьшее значение — 6 мА.

Возможные улучшения для квартирной электросети.

Рассмотренная схема имеет недостатки. Первый контур защитного останова имеет большое количество нагрузок. Утечка в одном из них обесточит все устройства. Самые мощные потребители (холодильник, кондиционер и другие) могут быть подключены через переносные защитные устройства. Такие устройства подключаются к розетке (рис. 3).

Рис. 3. УЗО «Моб.

Как выбрать УЗО — параметры УЗО важные для надежной защиты

Вступление

Потенциальная опасность электрического тока заставляет человечество изобретать специальные устройства для защиты человека от поражения электрическим током. Революционным изобретением стало устройство защиты от остаточного тока, более известное как устройство защитного отключения (УЗО.

Об УЗО

УЗО, известное всем как дифференциальное устройство, играет роль охранника в электрических цепях, контролируя опасные дифференциальные токи в цепи. Обнаруживая остаточный ток в цепи, УЗО прерывает электрическую цепь, тем самым защищая человека от поражения электрическим током.

Как выбрать УЗО – в чем сложность выбора УЗО

Действительно, теория дифференциальных токов очень сложна, и практическое разнообразие типов электрических цепей и схем подключения не делает ее проще. Наверное, для этого можно найти множество советов по использованию и выбору УЗО.

В выборе УЗО можно пойти самым простым путем, найти качественный интернет-магазин, специализирующийся на продаже электрооборудования, автоматических выключателей, УЗО, например, http://elektro-prof.ru/ и рассказать онлайн-специалисту зачем и где нужно УЗО. Но лучше сначала понять, что вам нужно.

Для чего вам нужно УЗО

Для бытовых электрических схем УЗО приобретаются и на квартиру, и на дом.

Для квартиры УЗО устанавливается для защиты индивидуальных бытовых приборов в электрических цепях, установленных во влажных помещениях квартиры (дома). Например, стиральная машина в ванной. Кроме того, УЗО устанавливаются в многогрупповых электрических цепях для аварийного отключения целой группы потребителей. Например, УЗО для кухни или детской комнаты.

Второй основной вариант — установка УЗО — это защита всей электросети квартиры, а чаще дома от пожара.

Для этого УЗО должны иметь токи отключения (токи отключения) более 100 мА и иметь в обозначениях букву S, которая означает задержку (селективность) срабатывания. Общее УЗО выключиться быстрее УЗО отдельной группы невозможно.

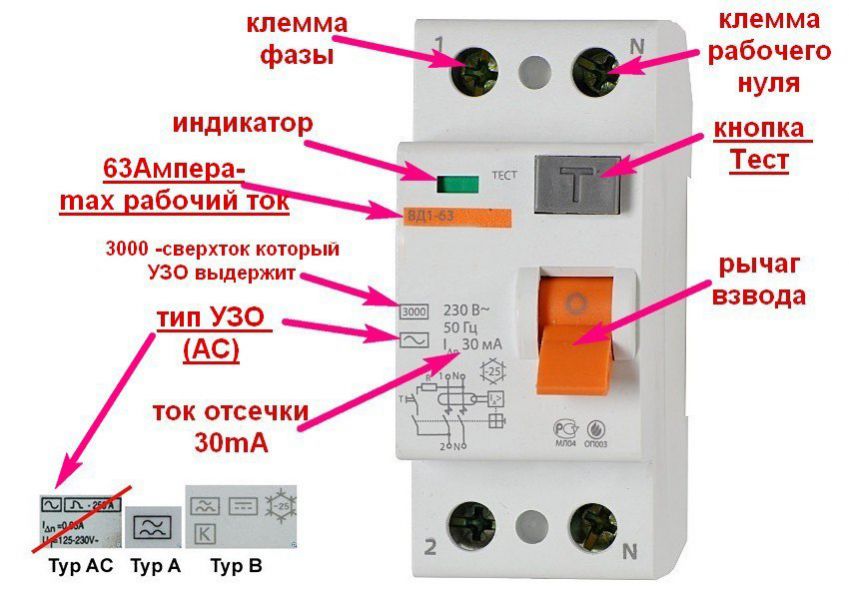

Параметры УЗО важные для выбора

Как потребитель, покупающий УЗО для квартиры или дома, вам важны следующие характеристики, которые мы называем их потребительскими характеристиками УЗО.

Рабочее напряжение. Здесь два варианта: УЗО на сеть 220В или на 380В.

Ток отключения. Рабочий ток — это также ток отключения, который также является током регулирования, это основная характеристика УЗО. Согласно номенклатуре УЗО выпускаются на токи резки: 6, 10, 30, 100,300,500 мА. Рекомендации по выбору тока отключения следующие:

• Для защиты в цепях отдельных бытовых приборов и групп проводки необходимо выбирать УЗО на 30 мА.
• Для лучшей защиты в цепях отдельных бытовых приборов и групп проводки необходимо выбирать УЗО на 10 мА. Например, УЗО для ванной (влажная зона) или УЗО для детской.

Здесь важно следующее. Установка УЗО на 10 мА может привести к так называемому ложному срабатыванию УЗО. То есть УЗО может отключать цепь без аварийных ситуаций. Это связано с наличием естественных (допустимых) токов утечки в бытовых приборах, а также особенностями конкретной электропроводки.

Выбор типа УЗО

Для бытовых электрических схем представляют интерес два типа устройств: переменного тока и А.

Тип переменного тока («видит» только переменный ток) выбирается для общей защиты с установкой на всю электрическую цепь. Этот тип УЗО не реагирует на пульсирующие токи, а некоторые отдельные приборы с электронным управлением (пульсирующий ток) не смогут защитить.

Тип A («видит» переменные токи и импульсы) хорошо подходит для защиты каждого отдельного прибора, например, стиральной машины.

УЗО типа S, имеет задержку срабатывания и ставится на входе в дом или квартиру. Этот эффект задержки позволяет первым сработать УЗО, установленным в отдельных группах.

УЗО типов B и G не используются в домашних сетях.

Продолжаю параметры УЗО важные для выбора

Ток короткого замыкания. Эта особенность показывает надежность УЗО в случае аварийного короткого замыкания в цепи. Возможные значения 3000-15000 Ампер. В случае УЗО этот параметр находится в прямоугольнике или с буквой Inc.

Ток нагрузки. Важная характеристика, показывающая допустимую мощность устройств в электрической цепи, в которой установлено УЗО. Он указывается в Амперах, значения аналогичны таковым у переключателей: 16, 20, 25,32,64 Ампера.

Примечание. В отличие от УЗО, УЗО соединено в цепь с автоматическим выключателем. Следует отметить, что (текущий) номинал УЗО должен быть на одну ступень выше номинального номинала машины. Например, поставим машину на 16 А, УЗО, которое стоит перед машиной со стороны потребителя, поставим 20 А.

Алгоритм выбора

При расчете необходимого номинала УЗО руководствуемся следующей пошаговой инструкцией. Итак, вам необходимо:

• убедиться, что качество проводки позволяет использовать дифференциал;
• определить количество групп потребителей, на которые будет устанавливаться УЗО;
• определить количество уровней защиты.

Расчет и установка этого оборудования проводится одновременно с расчетом и прокладкой всей электросети. УЗО всегда идет в комплекте с автоматическим выключателем питания.

Есть правило. УЗО по мощности, то есть по проходящему току, должно быть установлено на одну ступень выше номинального тока входной машины. То есть, если автомобиль рассчитан на ток 20 А, то УЗО должно быть 40 А и его следует выбирать.

Пример 2. Защитное отключение для гаража.

Гараж отличается наличием осветительной линии и розеток. К розеткам подключаются электроинструменты с потреблением не более 16А. Дифференциал реле в этом случае имеет значение 25А (рис. 4).

Рис. 4. На розетки в гараже устанавливается защитный упор (согласно рекомендации ПУЭ 7.1.71). Общий подъезд автомобиля защищает всю проводку в гараже. Автоматические устройства (АВ) для освещения — раздельные (ноль дополнительно не защищен — Приложение к СНиП 31-110-2003 А.1.4).

Важность приобретения качественного УЗО

Безответственный подход к выбору дифференциального устройства, то есть покупка устройства, не подходящего по характеристикам дому или квартире, может вызвать некоторые проблемы:

• ложное срабатывание автоматики, так как небольшие потери электрического тока — естественная ситуация для проводки, которая проложена относительно давно;
• преждевременное получение информации об опасной аварии при выборе чрезмерно мощного УЗО, что может привести к поражению электрическим током;
• невозможность работы УЗО с существующей проводкой из алюминиевых проводов, ведь практически все устройства работают только на медных проводах.

Чтобы не ошибиться в выборе УЗО, оно не мешает внимательному чтению параметров устройства перед покупкой.

Таблица: основные параметры УЗО

Параметр УЗО
Буквенное обозначение
Описание
Дополнительная информация
Номинальное напряжение
А
Уровень напряжения выбирается производителем устройства и необходим для его работы.
Обычно номинальное напряжение составляет 220 В, иногда 380 В

Равномерное напряжение в сети и номинальное напряжение выключателя дифференциального тока, как еще называют УЗО, является важным условием безаварийной работы устройства.
Номинальный ток
В
Наибольшее значение тока, при котором УЗО работает длительное время.
Значение номинального тока может быть следующим: 10, 13, 16, 20, 25, 32, 40, 63, 80, 100 или 125 А. В отношении дифференциального автоматизма это значение также действует как номинальный ток выключатель в корпусе УЗО

Для дифференциальных автоматов значение номинального тока выбирается из диапазона: 6, 8, 10, 13, 16, 20, 25, 32, 40, 63, 80, 100, 125 А.
Номинальный остаточный ток отключения
Idn
Ток утечки.
Эта характеристика дифференциала считается основной, поскольку указывает на то, какое значение дифференциального тока вызовет срабатывание устройства. УЗО изготавливаются со следующими номинальными параметрами остаточного тока: 6, 10, 30, 100, 300 и 500 мА.
Номинальный условный ток короткого замыкания
Inc
Показатель, по которому можно судить о надежности, прочности и качестве УЗО.
Номинальный условный ток короткого замыкания указывает на качество электрических соединений машины. Величина номинального тока короткого замыкания нормируется и может быть равной 3000, 4500, 6000 или 10000 А.
Номинальный остаточный ток короткого замыкания
IDc
Еще один показатель качества и надежности устройства.
Аналогично номинальному условному току короткого замыкания. Единственное отличие состоит в том, что перегрузка по току проходит по одному проводнику УЗО, а проверка работы устройства проводится после включения тестового тока по очереди на разных полюсах УЗО.
Предел непрерывной перегрузки по току
—
Это характеристика, которая отражает способность УЗО игнорировать симметричные токи короткого замыкания и ситуации перегрузки сети.
Этот показатель не имеет ничего общего с текущим значением, при котором УЗО должно блокировать питание. Показатель минимального безопасного тока должен соответствовать значению номинального тока нагрузки, увеличенному в 6 раз.
Номинальная замыкающая и отключающая способность (переключение
Я
Параметр, зависящий от степени технической подготовки УЗО, то есть от мощности пружинного привода, используемого сырья и качества силовых контактов.
Отключающая способность может составлять 500 А или 10-кратный номинальный ток
У качественных устройств 1000 или 1500 А.
Номинальная включающая и отключающая способность по остаточному току
IDm
Особенность, которая также определяется техническим чертежом дифференциального выключателя.
Этот параметр сравним с предыдущим (Im), но отличается от него тем, что учитывается дифференциальный ток. Он часто оценивается во время короткого замыкания на корпус электрического приемника в системе TN-CS.

Разновидности приборов

Действия защитных устройств основаны на определении разницы токов, проходящих по разным проводам, но по сердечнику. Устройства типа АС чувствительны к переменному току, типа А — к выпрямленному пульсирующему току.

Существуют типы B, S, G, — соответственно, которые реагируют на постоянный и переменный ток, используемые в промышленности; с настройкой временного отключения.

Как выбрать агрегат для однофазной и трехфазной сетей?

Здесь все достаточно просто — достаточно определить количество полюсов на устройстве. Для однофазных сетей подходят двухполюсные устройства, а для трехфазных четырехполюсных сетей. Типичным представителем четырехполюсных сетей является УЗО ИЭК 30мА переменного тока типа ВД1-63 МДВ10-4-040-030.

этого достаточно для сварочного аппарата трансформаторного или инверторного типа. Кстати, мы уже писали, как выбрать сварочный инвертор, поэтому вы можете следовать этому руководству.

Правильный подбор УЗО по мощности

Твердо решив использовать УЗО для защиты своей семьи от электрического тока и своего дома от пожаров, необходимо правильно рассчитать характерные показатели защиты и потребления, чтобы выбрать подходящий номинал.

Трехфазные и однофазные УЗО

Прежде всего, необходимо четко понимать и различать как параметры самого защитного устройства, так и характеристики подключаемых потребителей электроэнергии.

Схема подключения узо на группу автоматов

Коллеги по призванию часто задают мне вопрос, на который я уже устал отвечать, поэтому я решил написать об этом в своем блоге. Суть вопроса примерно следующая: «Если вы используете одно узо для подключения к нескольким автоматическим выключателям, каким должно быть это узо с точки зрения номинального тока? Какой будет схема подключения узо для группы машин? Могут ли они быть связано с узо? » В общем, все эти вопросы возникают из серии правильных связей узо, поэтому давайте разберем их подробно.

Всем известно, что УЗО не имеет собственной защиты от перегрузок и коротких замыканий. Совмещенный с УЗО обязательно должен быть установлен автомат. Этот дуэт работает так: если по линии происходит утечка тока, срабатывает УЗО, если по линии возникают сверхтоки, активируется автомат.

1 дифзащита или больше?

Видео 1.

Видео 1 демонстрирует экономию средств защиты от тока утечки. Насколько это уместно? 1 один в подъезде квартиры (частного дома) часто вызывает ложные (и не только) срабатывания сигнализации с полным отключением всех приборов и освещения. Вызов и ожидание электриков в темноте — занятие довольно неприятное.

Фото 1. Ложное срабатывание вызвано неверно выбранным значением срабатывания защиты. Чем длиннее разводка, чем больше нагрузок с преобразованием переменного напряжения в постоянное (телевизор, компьютер, приставка и так далее), тем больше поводов для работы одного установленного УЗО.

Фото 2. Очевидное решение — разделить потребителей на группы. Ток отключения для нормальных условий составляет 30 мА. В этом случае отключение потребителя всегда происходит на середине этого значения — 15 мА.

Фото 3. Для электроприборов для влажных помещений — бойлеров, стиральных машин устанавливают дифференциальное реле на величину 10 мА (и меньше). Небольшая величина срабатывания защиты требует установки реле для каждого пользователя.

Видео 1 не об установке диффузора огня. При активации нескольких УЗО с одинаковой скоростью утечки устройство может быть активировано как на отдельной нагрузке, так и на всей группе в целом.

Подключение УЗО и автоматических выключателей

Если электрические потребители в доме или квартире разделены на несколько групп, каждая из которых защищена собственным автоматическим выключателем, для экономии можно установить УЗО на 2 — 3 из этих групп. Сегодня организовать подключение таким образом можно практически в любой домашней сети: среди современных УЗО с настройкой дифференциального тока 30 мА доступны модели на достаточно высокие номинальные токи — до 100 А.

При выборе УЗО для группы машин следует принимать во внимание номинальный ток не только вышестоящей машины, но и тех, что находятся ниже по цепи. Объясняем примерами.

Пример 1

Схема на примере 1

Напомним, что в общем случае рекомендуется устанавливать УЗО с номинальным током на одну ступень выше номинального тока над установленным автоматом. Но в этом случае, как видно, каждое из двух УЗО не превышает номинального тока, а, наоборот, меньше входного автоматизма: его номинальный ток составляет 50 А, а номинальный ток каждого из УЗО всего 40 А.

Однако выключатели разные, они надежно защищены от перегрузок: общий номинальный ток подключенных к каждой из них машин составляет всего 32 А (2х16 А), что на 20% меньше номинального тока УЗО в 40 А.

Пример 2

Схема на примере 2

Номинальный ток 1-го УЗО — 25А, вводный выключатель номинальным током 40А его не защитит. Но перегрузка этому устройству не грозит, так как ток, протекающий по нему, не может превышать 22 А (к УЗО подключаются автоматы на 6 и 16 А). А вот 2-е УЗО, рассчитанное на номинальный ток 40 А, может сгореть: оно не защищено подключенными к нему автоматами, так как их суммарный номинальный ток составляет 58 А (3х16 + 10), а вводный автомат защищен, так сказать, от одного конца до другого.

Если произойдет перегрузка, до того, как сработает входной автоматический выключатель, через УЗО № 1 будет протекать ток, превышающий номинальный. 2, из-за чего может не работать. Рекомендуется установить УЗО с более высоким номинальным током (следующая ступень — 50 А) или защитить его дополнительным автоматом с более низким номинальным током одной ступени (32 А).

Пример 3

Схема на примере 3

Оба УЗО с номинальным током 40 А не защищены ни входным (50 А), ни выходным автоматическим выключателем (общие номинальные токи 57 и 48 А).

ВЫВОДЫ

При соблюдении всех правил невозможно подключить несколько машин через УЗО. Этому препятствуют токи утечки, которые всегда существуют в электрической сети, и при теоретическом расчете согласно ПУЭ 7 общий номинал подключенных машин не должен превышать 25А.

Кроме того, для защиты УЗО используйте устройства с мощностью, превышающей суммарный показатель подключенных к нему выключателей. Часто такие устройства дороже, а экономический эффект от использования УЗО невелик.

Решив подключить к одному УЗО несколько машин, помните:

— если потери групповых линий выше порога срабатывания УЗО, периодические отключения групп будут происходить в моменты пика потребления электроэнергии. Это не опасно для жизни, но очень неприятно и неудобно. Он будет выключаться при максимальной нагрузке, например, когда зимой в мороз включаются обогреватели. И, скорее всего, со временем нужно будет внести изменения в схему экрана, поставить ВДТ, и тогда экономия может не сработать.

Если общий ток в подключенных группах выключателей превышен — УЗО выйдет из строя, вы можете не знать об этом до тех пор, пока не произойдет аварийная ситуация — это недопустимо!

Чаще всего устройство защитного отключения имеет смысл установить на нескольких жилых комнатах AV в квартире или на освещении. Энергоемкие потребители — водонагреватели, стиральные машины, кухонная техника, электроплиты — лучше всего защищены индивидуальными УЗО.

Правила выбора защитных аппаратов

Перед покупкой УЗО вы можете посетить форумы электриков, чтобы получить советы по надежности от конкретного производителя.

Однако подбирать максимальный и пороговый ток, количество полюсов, схему монтажа и другие технические параметры необходимо строго индивидуально, исходя из характеристик помещения и электропроводки.

Выбор прибора по мощности

УЗО не контролирует энергопотребление подключенных устройств, но имеет ограничения на максимальный ток.

Поэтому важно знать, как выбрать УЗО по мощности, чтобы при установке схемы подключения правильно учесть энергопотребление каждой группы помещений. Фактически, если номинальный ток превысит пороговое значение для устройства, оно может сгореть.

В квартирах и частных домах обычно используется одно- или двухуровневая система УЗО. У каждого из них есть свои особенности.

Одноуровневая схема с одним УЗО — номинальный ток рассчитывается исходя из суммарной мощности устройств, одновременно подключенных к сети.

Схема с одним УЗО защитит комнату от пожара, а человека — от большинства возможных электрических травм. Его недостаток — необходимость приобретения устройства с высоким порогом дифференциального тока

Например, при потребляемой мощности стиральной машины 2,4 кВт, освещении 1,1 кВт, а других устройствах 2,8 кВт, УЗО должно проходить (2400 + 1100 + 2800) / 220 = 28 А.

В этом случае при номинальном токе дифференциального устройства 30 А он не сгорит даже при одновременной работе всей бытовой техники и освещения.

При установке одиночного УЗО может возникнуть проблема с поиском места неисправности. В любом помещении есть утечка тока, электричество устранят по всей квартире. Поэтому лучше не экономить и смонтировать большую систему защиты.

В частных домах распространена одноуровневая схема, где УЗО устанавливаются отдельно в каждой пристройке: гараж, теплица, мастерская

Одноуровневая разветвленная схема для установки УЗО. В такой ситуации встречные провода разветвляются на несколько групп с помощью специальной шины, каждая из которых управляется отдельным защитным устройством.

Расчет номинального тока для каждого УЗО с разветвленной системой проводится отдельно. При этом учитывается максимальная мощность устройств, потенциально подключенных к устройству.

Например, когда к УЗО подключена только стиральная машина с потребляемой мощностью 2,4 кВт, ее номинальный ток должен быть не менее 2400/220 = 10,9 А.

Двухуровневая схема обычно монтируется внутри электрического щита и не имеет других недостатков, кроме более высокой стоимости покупки УЗО

Двухуровневая система УЗО считается оптимальной с точки зрения безопасности и ремонтопригодности.

Его первый уровень устанавливается при входе в квартиру и обеспечивает пожарную безопасность. Номинальный ток этого защитного устройства не должен быть меньше максимальной мощности счетчика электроэнергии.

Второй уровень энергетической защиты размещен на отдельных группах потребителей. Это могут быть комнаты, этажи, хозяйственные постройки, уличное освещение, розетки одиночные.

Устройства уровня 2 обычно дешевле и имеют более низкие номинальные токи. Сумма его значений для всех установленных устройств должна быть меньше, чем у основного УЗО на входе в комнату.

Например, для устройств защиты второго уровня с номинальным током 10 A, 16 A и 16 A потребуется установить устройство с минимальным диапазоном 10 + 16 + 16 = 42 A.

Достоинством двухуровневой системы является возможность отключения отдельных групп электроприборов при наличии утечки тока. Это позволяет отремонтировать технику или найти проблемы с изоляцией в стене, не отключая электричество во всей квартире.

Расчет необходимого дифференциального тока

Каждая модель УЗО работает при определенном уровне дифференциального тока, который возникает между двумя проводниками электрического кабеля. Поэтому важно знать, как выбрать УЗО с безопасными характеристиками для своего дома.

Электроэнергия в минимальных количествах может проходить через обычную изоляцию проводов, что соответствует стандартам электробезопасности

При расчете порогового дифференциального тока УЗО учитывается одновременно несколько параметров:

• длина кабеля к устройству, потребляющему электроэнергию;
• естественная утечка тока в технике;
• мощность устройств.

Общая формула для определения дифференциального тока выглядит следующим образом:

I∆ = (0,4I расчет (A) + 0,01L провода (м)) / 1000

Для примера возьмем описанную выше схему электроприборов и их мощность. Пусть длина кабеля для каждой группы бытовых устройств составляет 12 м.

Расчет параметров УЗО для указанной схемы будет следующим:

• I∆маш = (0,4 * 2800/220) + 0,01 * 12 = 5,21 мА;
• I∆osv = (0,4 * 1100/220) + 0,01 * 12 = 2,12 мА;
• I∆roz = (0,4 * 2400/220) + 0,01 * 12 = 4,48 мА.

Согласно рекомендациям, пороговый ток устройства должен быть в три раза выше расчетного дифференциального тока. Это связано с увеличением электрической нагрузки в первую секунду включения бытовой техники.

При несоблюдении этого правила возможны частые ложные срабатывания УЗО, что создаст проблемы для потребителей.

Порог остаточного тока всегда указывается на передней панели УЗО, потому что это основная характеристика, которая влияет на его установку

Следовательно, для каждой рассматриваемой группы электроприборов минимальное значение порогового дифференциального тока будет следующим:

• 5,21 мА * 3 = 15,63;
• 2,12 мА * 3 = 6,36;
• 4,48 мА * 3 = 13,45.

То есть для стиральной машины и розеточной группы требуется УЗО с дифференциальным током 30 мА, а для осветительной группы хватит устройства на 10 мА.

Такие особенности устройств обеспечат нормальную работу оборудования и защитят людей от поражения электрическим током. Для этих целей не рекомендуется устанавливать УЗО с параметром более 30 мА.

При двухуровневой схеме ток утечки основного защитного устройства, расположенного на входе в помещение, выбирается в пределах 100-300 мА.

Эти УЗО срабатывают при разрушении старой или поврежденной изоляции в стенах. Таким образом, помещения защищены от возгорания при скрытых дефектах электропроводки.

Время срабатывания УЗО

В двухуровневой системе появление значительного тока утечки может привести к срабатыванию защитного устройства на обоих уровнях.

Чтобы исключить такую ​​ситуацию, можно за основу установить селективное защитное устройство. Его время срабатывания составляет 150-500 мс, что в несколько раз больше, чем у стандартного УЗО (20-40 мс).

Время срабатывания УЗО зависит от уровня тока утечки: чем он выше и опаснее, тем быстрее отключаются силовые контакты (+)

При таком подборе устройств будет отключено только питание на втором уровне, что не приведет к исчезновению электричества во всей квартире.

Что касается обычных УЗО, то чем меньше время срабатывания, тем они безопаснее. Это необходимо учитывать при покупке.

Выбор надежного производителя

Функция прямой защиты УЗО мало зависит от его производителя. Устройство любого производителя, за исключением заведомо бракованных моделей, отключит питание, если остаточный ток превысит пороговое значение.

К недостаткам защитных устройств можно отнести следующие:

• ложные срабатывания;
• повышенное жужжание;
• нагрев во время работы;
• хрупкость корпуса, который может повредить при установке;
• короткий гарантийный срок.

Чем надежнее и авторитетнее производитель УЗО, тем меньше перечисленных недостатков будет иметь его комплектация.

По надежности УЗО известных отечественных компаний не уступают европейским производителям, поэтому стоит присмотреться к их модельному ряду

Однако с ростом качества растет и цена.

Самыми надежными производителями защитных устройств являются:

• Легран;
• ABB;
• AEG;
• KEAZ;
• Schneider Electric;
• Сименс;
• DEKraft;
• General Electric.

При покупке УЗО следует помнить, что это устройство устанавливается не для соблюдения строительных норм, а для сохранения здоровья и жизни близких людей.

Поэтому не стоит покупать продукцию сомнительных производителей. Они могли не только не работать, но и привести к возгоранию.

Существуют и другие критерии выбора дифференциальных устройств, но они имеют гораздо меньшее значение для безопасности потребителя.

Выбор ВДТ по номинальному току

Известные производители, такие как ABB и Schneider Electric, производят модульные УЗО на DIN-рейку с номинальными токами 16, 25, 40, 63 A. Они основаны на этой линейке номинальных токов, и вам следует выбирать УЗО для электрического щита в квартире или в частном доме.

важно знать, что УЗО не имеет защиты от перегрузки по току (токи короткого замыкания, перегрузка) и поэтому всегда должно быть защищено автоматическим выключателем, номинальный ток которого меньше или равен номинальному току УЗО — это в соответствии с правила. Но УЗО подбираю иначе, строго на ступеньку выше автомобиля.

Поясню, почему автомат, как вы знаете, пропускает ток до 1,13 из числа I ном бесконечно долго и в диапазоне 1,13–1,45 I числа в течение 1 часа. Допустим, мы выбираем автомат на 25А и УЗО тоже на 25А. В итоге за полный час УЗО, которое рассчитано на 25А, пропустит ток 25 * 1,45 = 36А, что в данном случае произойдет с УЗО, я не знаю, но похоже, что УЗО при 25А сгорит с большой вероятностью.

Номинальный ток УЗО указан на его лицевой стороне.

Есть УЗО на номинальные токи 32А и 50А, но это китайские УЗО, серьезных марок, таких как ABB, Schneider Electric или Legrand, УЗО такого номинала не выпускаются.
