Реле УЗМ 51МД

Об этом УЗМ, прежде всего, следует сказать, что это многофункциональное устройство, а не просто защита от искр и дуги. До сих пор широко был известен другой популярный продукт Меандр: просто УЗМ-51 М, без D.

Проще говоря, модульное реле напряжения, зарекомендовавшее себя успешно.

Последние модели UZM 51MD, в отличие от начальных, к которым было много претензий, уже начали обеспечивать сносную защиту от опасных искр и дуги.

Кстати, даже старые модели производителя Meander поддаются переработке и избавятся от ошибок и ложных срабатываний.

Помимо искр, это устройство еще защищает как от скачков напряжения, так и от падений ниже нормы. Успешно активируется при обрыве нуля и защищает оборудование.

А еще он имеет варисторную защиту от скачков напряжения в сети.

Но не возлагайте на это больших надежд, обычные СПД еще никто не отменял. Собрать полноценный качественный электрощит без УЗИП пока невозможно.

довольно глупо полагаться на универсальность всего одного модульного защитного устройства.

Как работает и где устанавливать

В аварийной ситуации устройство УЗМ 51МД обнаруживает дугу, анализирует параметры протекающего по ней тока и автономно разрывает цепь. Никаких дополнительных контакторов или пускателей для запуска импульса отключения не требуется.

Номинальный рабочий коммутируемый ток — 63А. Этого более чем достаточно для всех частных квартир и построек.

Все технические характеристики UZM 51MD (нажмите ‘+’ для просмотра)

Казалось бы, с одной стороны, это хорошо. Однако, с другой стороны, могут возникнуть серьезные проблемы с чувствительностью защиты. Либо он будет слишком чувствителен, либо наоборот не будет реагировать на малые значения.

Установить настройки в таком широком диапазоне тока — нетривиальная задача. Захват дуги с Imax = 1A не совсем такой же, как с I = 63A.

Как вы думаете, почему обычно выпускаются иностранные контрагенты с рейтингом до 20-25А и ниже. Они уже четко рассмотрели эти вопросы и разработали более разумный подход.

Например, не вставляйте УЗО с током утечки 10-30 мА на основной вход. В противном случае из-за суммы всех шумов и «зловещих» наводок будут постоянные ложные срабатывания. У всех уже стало нормой, что такие УЗО устанавливаются на отдельных линиях или группах.

Еще одно замечание по поводу установки у главного входа в распределительный щит — наши зимние условия. Подумайте, что будет зимой с котельной при минус 30 градусах, если в ваше отсутствие этот прибор обнаружит техническую проблему и по ошибке отключит все электропитание.

Поэтому подход здесь был бы более правильным, как с УЗО. Разумнее размещать их на отдельных группах линий, а не целиком по всему дому.

А если общая нагрузка превышает 63А, можно ли через контактор подключить такое защитное устройство для увеличения коммутационной способности реле? Нет.

Ток нагрузки всегда должен протекать только через SPDD. Если надеть его на катушку стартера, то никакой пользы это устройство не принесет.

Обзор производителей

Режиссер	Особенности	Ориентировочная цена, руб
Меандр	УХЛ4, нагрузка 63А, 2 модуля	2530
ООО «Реле и Автоматика»	Диапазон напряжения сети 160-280 В	2000 г
ООО «Автоматика-плюс»	УХЛ4, нагрузка 63А, 2 модуля	2540
Электроклуб Новокуйбышевск	Диапазон напряжения сети 209-233 В	2800

Схема подключения

Ниже представлены три возможные схемы подключения дуговой защиты УЗМ:

Здесь нет ничего сложного. Просто пропустите через прибор ноль и фазу. Кстати, для двух схем ноля вообще хватает только для того, чтобы вывести его на верхний вывод устройства, чтобы обеспечить его работу.

Пройдите реле и сломайтесь внутри, будет только одна фаза.

Если авария была кратковременной и параметры сети были сброшены, то после первого включения UZM 51MD через 30 секунд самостоятельно включит электричество.
Таким образом, вся еда в холодильнике будет спасена от порчи, трубы отопления — от таяния, а рыбки в аквариуме — от мучительной смерти.

Если ситуация повторится, устройство снова заработает. Учтите, что такое повторное включение через 30 секунд происходит однократно.

При повторных действиях реле выключается на 4 минуты. А если произошло обнаружение тройной дуги, дальнейшее зажигание может быть выполнено только вручную, нажав соответствующую кнопку.

Кстати, это существенное противоречие с правилами. Согласно п. 8.2.2 ГОСТ 62606 любое устройство дуговой защиты должно иметь механизм свободного срабатывания.
То есть получается, что никакой автоматической активации не должно быть.

В инструкции по эксплуатации UZM сказано совсем другое:

Очевидно, все это связано со второй его функцией — реле напряжения. Многофункциональность не всегда полезна, скорее наоборот.

Это отрицательно сказывается на базовой защите и вызывает нарушение правил. В рассматриваемом ниже устройстве компании Ecolight никакого повторного зажигания даже близко нет, хотя это тоже спасает от перенапряжения.

Известные зарубежные бренды не имеют подобной функции АПВ.

Однофазная сеть

УЗМ подключается к однофазной сети через проводные контакты. При таком подключении можно использовать тиристор на 200 В, фильтры размещаются за пластиной, выпрямитель монтируется в последнюю очередь.

Для стабилизации напряжения используются импульсные или рабочие контакторы. Проблема магнитных колебаний устраняется за счет использования линейных фильтров. В экранах ВО используются фильтры с сетевой обмоткой, преобразователь устанавливается с тремя контактами. В этом случае максимальное сопротивление должно быть менее 30 Ом, среднее выходное напряжение должно быть 230 В.

Схема подключения устройства УЗМ-51 к однофазной цепи в частном доме или квартире

Как правильно подключить узм 51м

Скачки или скачки напряжения происходят и сегодня в электрических сетях. Они никому не нравятся, потому что при слишком низком напряжении лампочки начинают слабо гореть, а при слишком высоком напряжении многие электронные устройства просто перегорают. Это дело касается наших карманов, а не сетевых организаций. Кто-нибудь пытался доказать, что напряжение было необычным и поэтому телевизор перегорел? Кто-нибудь выплатил компенсацию за сгоревшее оборудование? Я не знаю таких людей.

Поэтому стоит подумать о защите своего имущества от вредного воздействия нестабильного напряжения в сети. Для этого можно использовать стабилизаторы напряжения или реле. Здесь мы поговорим о вторых устройствах. Узнаем, что такое реле напряжения, как они устроены, как их использовать и где их поставить. Здесь же вы найдете наглядную схему подключения реле напряжения УЗМ-51М и РВ-32А.

Какие бывают реле напряжения?

Сегодня эти устройства выпускают многие производители. Это EKF RV-32A, Meander UZM-51M, ABB CM-PVE, Schneider Electric RM17UAS15 и другие. Все они представляют собой микропроцессорные устройства, предназначенные для постоянного контроля напряжения и защиты электрических систем от скачков напряжения. Если напряжение в сети находится в пределах значений, установленных на приборе, значит, все работает. Если напряжение в сети превышает эти пределы, реле размыкает свои силовые контакты, тем самым отключая нагрузку.

Реле напряжения выпускаются для управления как однофазными, так и трехфазными сетями. В зависимости от типа вашей сети выберите подходящее реле. Их можно использовать с любой системой заземления в вашем доме.

Помните, что реле напряжения не заменяют автоматические выключатели, УЗО, АВДТ, УЗИП).

Как устроены реле напряжения?

Внутри находится мощное реле с управляющей катушкой. Силовые контакты реле переключают фазную цепь. Нейтральный проводник обычно проходит через устройства. Сделано это для удобства монтажа.

Ниже приведен скриншот паспорта УЗМ-51М

Также на корпусе РВ-32А есть принципиальная схема, на которой видно, что нейтральный проводник просто проходит через прибор на сквозняке.

Как подключить реле напряжения?

Это устройство имеет два контакта сверху и снизу. К одним подключаются «фаза» и «ноль», идущие от сети, а к другим «фаза» и «ноль», направленные на нагрузку. Они подписаны на теле. Здесь нужно быть осторожным, так как один производитель подключает вход к нижним контактам, а другой — к верхним.

Сферы применения и принципы действия

УЗМ-51М применяется для защиты бытовой техники и бытовой техники от скачков напряжения в однофазных сетях квартир или домов. Эта система отключает источники питания при резком изменении напряжения, а также блокирует импульсные высокие падения напряжения.

Причин такого типа перенапряжения несколько, например, перегруженность трансформаторных подстанций, подключение мощных асинхронных устройств и сварочных аппаратов, короткое замыкание или обрыв нейтрального кабеля, погодные условия.

УЗМ-51М в основном применяется в бытовых электрических сетях, подключаясь после счетчика и машин к вводу питания квартиры или дома. Также используется в трехфазных сетях.

Дизайн устройства

С помощью предохранителей, предусмотренных в корпусе, можно задать порог включения реле для верхнего напряжения от 230 В до 280 В и для нижнего напряжения от 205 В до 90 В. При подключении к сети, индикация на реле контроля напряжения не работает примерно первые 3 секунды. Мигающий зеленый свет указывает на то, что выполняется проверка напряжения.

Если оно совпадает с заданными значениями, срабатывает защитное устройство, о чем свидетельствует непрерывный желтый и зеленый индикатор.

Внимание! Ускорить включение устройства можно с помощью кнопки «Тест». Во время нормальной работы защитное устройство постоянно контролирует показания напряжения.

Плюсы и минусы устройства

К положительным моментам можно отнести:

• невысокая цена по отношению к качеству и долговечности;
• возможность самостоятельно регулировать значение порогового напряжения;
• небольшие габариты (занимает два модульных места в торпеде);
• низкое сопротивление;
• небольшой вес;
• простота и надежность подключения.

Недостатков практически нет. Дисплей желателен.

Аналоги

К аналогам устройства УЗМ-51 относятся следующие устройства:

• ОМ-63 из ;
• РН-106 от НоваТек.

РН-106 — реле напряжения, защищающее от несанкционированного проникновения в квартиру 380 В. Слишком высокое напряжение приводит к выходу из строя всей бытовой техники, подключенной к сети на тот момент.

Реле напряжения РН-106 предотвращает поломку бытовой техники

Ограничитель мощности ОМ-63 в основном применяется в однофазных сетях. Устройство немедленно отключает подачу электроэнергии в дом, когда потребление энергии превышает установленный порог. Устройство также защищает электрическое оборудование, подключенное к сети, от негативного воздействия значительных скачков напряжения, вызванных ближайшими грозовыми разрядами или включением слишком мощного оборудования.

УЗИС С1-40

Также существует еще одна отечественная модель устройства искрозащиты — УЗИС С1-40 от Ecolight.

В первую очередь обратите внимание на схему подключения. Здесь напряжение питания 220В необходимо подключить к нижним клеммам, иначе устройство не будет нормально работать.

Но, например, в аналогичных «автоматах» AFDD от ABB ARC1 подключение производится свободно как сверху, так и снизу. Как видно по надписям на кассе.

Вот 3 схемы подключения УЗИС в зависимости от коммутирующего устройства на входе:

Некоторых волнует вопрос: а что будет, если перепутать соединение фазы и нуля, ведь не зря на корпусе устройства есть отметки L и N.

В большинстве случаев работа будет регулярной, без замечаний. Но если есть короткое замыкание по фазе, параллельной заземленной части оборудования, может возникнуть непредвиденная ситуация.

Ток, который должен пройти через специальный датчик, не пройдет через него. Его путь пересечет нейтральный. В результате параметры помпажа для ультразвуковых устройств будут абсолютно непредсказуемыми как по форме, так и по размеру.

Так что ноль с фазой при подключении лучше не путать.

Отключение токов КЗ

Еще одно конструкторское замечание, которое беспокоит многих опытных электриков, — это полное отсутствие хоть какого-то парашюта.

На том же УЗМ-51МД указано, что его максимальная отключающая способность составляет 4,5 кА.

Здесь ничего. Как это отразится на контактах при работе при коммутационных отключениях — включениях? В нормальных условиях ничего.

Это будет объяснено, прежде всего, тем, что AFDD функционирует функционально только в тандеме с автоматом или дифференциалом, который отвечает за всю функцию защиты от короткого замыкания и отключения нагрузок аварийного тока.

При токах КЗ до 6 кА контакты УЗИП будут замкнуты, и его основная задача — «выдержать» и пропустить этот ток через себя без последствий, с чем он успешно справляется. Именно переключатель должен выходить за пределы диапазона этих значений.

Назначение и область применения

УЗМ-51М (многофункциональное защитное устройство) применяется для защиты электрооборудования от скачков напряжения в однофазных электрических сетях любых помещений.

Это устройство отключает источники потребления при повышении или понижении напряжения питания, а также гасит его импульсы высокого напряжения. Причины этих отклонений могут быть разными:

• перегрузка трансформаторных подстанций;
• включение мощных асинхронных двигателей и сварочных аппаратов;
• короткое замыкание или обрыв нулевого провода;
• молния в ЛЭП.

УЗМ-51М обычно применяют в бытовых электрических сетях, устанавливая после электросчетчика и автоматического выключателя на вводе мощности в помещение. Также может использоваться в трехфазных сетях.

Общие сведения

Многофункциональное устройство защиты (УЗМ-51М) очень полезно при кратковременных скачках напряжения. Принцип его работы основан на сравнении напряжения в сети с установленными на приборе пороговыми значениями. Причины и последствия колебаний электроприборов могут быть разными, но все они сокращают срок службы электроприборов.

Назначение

Многих интересует, что такое УЗМ-51М. Это устройство предназначено для отключения и защиты электрических устройств при выходе параметров сетевого напряжения за установленные пределы. Применяется для защиты от обрыва нейтрали в бытовых сетях, а также от разрушающего воздействия скачков высокого напряжения, возникающих при работе электродвигателей, магнитных пускателей и других мощных устройств. Он поглощает импульсы внутренней цепочкой.

Многофункциональное защитное устройство не может защитить от коротких замыканий и токов утечки, поэтому необходимо принять меры, а также установить автоматические выключатели и УЗО!

Чем отличается УЗМ от УЗО

Надо сказать, что реле защиты от перенапряжения ни в одном из своих вариантов не заменяет УЗО или выключатель. Эти устройства дополняют друг друга, повышая надежность защиты:

• Машина следит за тем, чтобы проводка не перегревалась.
• УЗО отключает питание при появлении течи — обрыве изоляции или контакте человека с токоведущими частями.
• УЗМ контролирует сетевое напряжение, отключая питание, если параметры выходят за установленные пределы.

Функции различных домашних устройств защиты электропитания

Как видите, требуются все три устройства. Как правило, при сборке щита для дома и квартиры пренебрегают именно реле напряжения. Это крайне недальновидно, поскольку УЗМ продлевает срок службы электроприборов и электрооборудования в условиях нестабильного сетевого напряжения. В версии с искровым детектором — 51МД и 50МД — это также повышает пожарную безопасность. Это очень важно в деревянных и деревянных домах, но не только для них. По статистике около 15% возгораний вызваны искрой в проводке. Так что отслеживать искры действительно важно.

Скачки напряжения

Величиной номинального напряжения считаются отклонения в положительную и отрицательную стороны на 10%, которые не прерывают работу бытовой техники. Если есть прыжки кратковременного или импульсного типа с отклонением более 10%, это очень вредно для электроприборов. Капли могут иметь различное значение частоты, периода и амплитуды. Причины возникновения перенапряжений следующие:

• Одновременное подключение мощных потребителей.
• Обрыв нейтрального провода.
• Неквалифицированный ремонт и электромонтаж.
• Удар молнии в ЛЭП (ЛЭП).



Первая причина возникает при одновременном включении мощных потребителей другими жителями многоквартирного дома или частного сектора. Трансформаторная подстанция не рассчитана на такую ​​мощность, в результате чего в сети происходит падение напряжения. Основной причиной также могут быть старые линии электропередач, состоящие из множества витков. Варианты решения проблемы — покупка дополнительного оборудования для защиты от скачков напряжения или обращение к поставщику электроэнергии.

В некоторых случаях обрывается нейтральный провод, но эта проблема возникает только у потребителей трехфазного напряжения величиной 380 В. Нулевое выгорание приводит к повышению напряжения. Например, все осветительные приборы питаются от одной фазы, а электрические приборы — от двух других. При перегорании или повреждении нулевого провода значения напряжения потребителей увеличиваются до 380 В, в результате чего они могут сгореть. Однако большинство бытовых приборов защищены предохранителями.

Человеческий фактор заключается в неправильном подключении или обслуживании электрощитовых. К тому же при ремонте часто меняют проводку. Эту процедуру необходимо провести правильно и правильно подключив к сети защитного устройства, так как неправильное подключение может привести к выходу из строя электрооборудования, а также к возгоранию в случае короткого замыкания.

Во время ударов молнии большинство людей не выключают свои приборы. Это очень опасно, поскольку молния, поражающая линию электропередачи, может мгновенно вывести из строя подключенное в данный момент оборудование и вызвать пожар. Чтобы избежать этого фактора, необходимо установить громоотвод, так как он попадает в самую высокую точку. В некоторых случаях происходит повреждение электрооборудования, возгорание, угроза жизни и здоровью человека даже при наличии молниезащиты.

Пониженное напряжение также вредит потребителям электроэнергии. Это часто происходит, когда старые линии электропередач находятся в плохом состоянии и вызывают сбои в микроволновой печи, стиральной машине, компьютерном оборудовании и других электронных устройствах.

Простым примером неисправности является компрессор холодильника, который при низком напряжении будет работать непрерывно, что приведет к его выходу из строя. Выключение компьютерной техники, в результате чего некоторые элементы импульсного блока питания могут перегореть, а срок службы винчестера значительно сократится. Более того, это чревато потерей важной информации. Для решения этой проблемы есть много оборудования, одно из которых — УЗМ.

Как проверить устройство защиты от искрения

Помимо самого модуля в комплекте идет устройство для тестирования и проверки. Так называемый имитатор искры УСИС-И-002.

Как это работает? При подключении к розетке генерируется мгновенный скачок тока. У него очень крутая передняя кромка.

В реальных сетях такого пика нет. И если прибор действительно работает и на линии нет помех для блокировки импульса, то AFDD от этой «вилки» должен работать на 100.

При использовании моделей других производителей некоторые потребители хотят искусственно протестировать работоспособность таких устройств. Рискуя своим здоровьем, они сами создают искры, соединяя фазу с зазором через угольные щетки.

Или напрямую. Никогда не делайте этого и не проводите подобных экспериментов.

Для ультразвуковых устройств Ecolight просто подключите тестер к розетке, и устройство необходимо немедленно отключить. С его помощью можно легко определить границы защищаемого контура.

Когда проводка в большом доме слишком длинная и разветвленная, если искры возникают в самом дальнем выходном отверстии, дуга и искрогаситель могут не работать. Почему это возможно?

Потому что ток дуги просто не достигнет своего минимального порога срабатывания.

Согласно ГОСТ IEC 62606 минимально допустимый ток дуги для обнаружения и последующего отключения составляет 2,5 А в дополнение к току основной нагрузки.

Чем выше ток дуги, тем быстрее выключится реле. Это не зависит от самой нагрузки.

Если линия не используется и возникли искры, для ультразвукового устройства от Ecolight достаточно тока примерно 1,5 А. Экспериментально установлено, что если ток дуги меньше определенного значения (I = 2,5 А), это не приведет к воспламенению.

А в УЗИС С1-40 этот порог почти вдвое ниже! Чего нельзя сказать об УЗМ 51МД. Там минимальный рабочий ток до 5А! Видимо для борьбы с ложными арестами.

Однако ток такой величины — прямое нарушение требований ГОСТа. Имейте это в виду.

Принцип работы

С помощью регуляторов, установленных на корпусе устройства, можно установить предел срабатывания реле для верхнего напряжения от 240 В до 290 В и для нижнего от 210 В до 100 В.

При подключении к сети индикация на UZM-51M не работает первые 5 с. Мигающий зеленый светодиод указывает на то, что выполняется проверка напряжения. Если он соответствует заданным параметрам, электромагнитное реле включается, о чем свидетельствует равномерное свечение желтого и зеленого светодиодов.

При нормальной работе контроллер УЗМ-51М постоянно контролирует значение напряжения, а варистор гасит его импульсы до приемлемого значения.

Световой индикатор работает по-разному в разных аварийных режимах.

Мигающий красный индикатор предупреждает о том, что напряжение значительно превысило норму.

Если желтый светодиод не горит, а красный светодиод горит постоянно, это означает, что напряжение превысило установленное значение и реле отключило нагрузку.

Мигающий зеленый свет означает, что время повторного включения началось.

Непрерывный зеленый и желтый светодиоды показывают, что напряжение полностью нормализовано и реле активно.

Если зеленый светодиод на панели начинает мигать, а желтый горит постоянно, это означает, что входное напряжение значительно упало.

Нижний мигающий индикатор, цвет которого изменился с зеленого на красный, сигнализирует о начале обратного отсчета времени отключения электромагнитного реле.

Красный светодиод, мигающий с частотой две секунды, и выключенный желтый светодиод указывают на то, что реле выключено.

При нормализации напряжения сигнализация работает как в первом случае.

Попеременно мигающие красный и зеленый индикаторы напоминают вам о том, что необходимо запустить устройство, повторно нажав кнопку тестирования.

Что такое УЗМ, и по какому принципу работает автоматика

Фактически это реле контроля напряжения, предназначенное для прерывания подачи электроэнергии в случае отклонения от параметров. Представьте себе схему, состоящую из командного модуля, командно-сигнального устройства, системы открывания. Так устроено многофункциональное защитное устройство — УЗМ.

УЗМ 50М и УЗМ51М выполнены в стандартном закрытом корпусе шириной 2DIN и предназначены для установки в распределительных шкафах на DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003).

Компоненты и описание реле контроля напряжения:

• электронные элементы управления с механической установкой резисторов срабатывания порога напряжения;
• Светодиодные элементы для сигнализации состояния источника питания;
• текущее происхождение;
• варисторная защита;
• тестовый модуль с кнопкой «тест»;
• мощное электромагнитное реле, обеспечивающее подключение нагрузки силовых цепей;

Конструктивно все элементы (в том числе силовые) выполнены по схеме. Такое расположение обеспечивает жесткость конструкции и эффективный отвод тепла от элементов схемы.

Подключение проводов с поперечным сечением до 35 мм² осуществляется через туннельные клеммы с высоким сопротивлением с передними винтами. Для исключения ошибок подключения клеммы снабжены защитными флажками (так называемые «непогрешимые»).

Световая индикация меняет цвет в зависимости от режима питания (аварийный или нормальный). Пользователь может визуально определить, включено ли защитное устройство УЗМ 50 или 51М, а также оценить состояние электрической сети.

Принципиальная схема устройства:

Схема управления реализована на готовом модуле PIC12F683, остальные радиодетали обеспечивают работу электронных ключей, собранных на транзисторах. На схеме хорошо видно, что пороги срабатывания нижнего и верхнего барьеров напряжения обеспечивают переменные резисторы R18 и R19. Регулировка не постепенная, а постепенная, на 10 позиций.

Силовое реле МП25-1 имеет пару контактов, только на фазном проводе. Благодаря этой схеме нейтральный провод после реле контроля напряжения UZM всегда замкнут, чтобы обеспечить нормальную работу других выключателей защиты. Кроме того, такая схема прохождения нулевой шины позволяет подключать УЗМ не проходом по линии «N», а постукиванием с одной стороны.

Мощный варистор диаметром 20 мм предназначен для защиты от скачков напряжения, возникающих при подключении электрических систем.

Собственная схема питания обеспечивает работу всех систем прибора, в том числе силовой обмотки реле МП25-1. Поскольку схема подключения и управления UZM 51M должна работать при отключенном сетевом напряжении, необходимо предусмотреть резервный источник питания. Для этого предусмотрен накопительный конденсатор С1, запаса емкости которого достаточно для подключения всех модулей защиты и управления.

Особенности конструкции

УЗМ оборудован варисторной системой защиты с размещенным внутри реле. В пластиковом корпусе устройства находятся входные контакты L и N вверху и N и U внизу. Их конструкция туннельная, что обеспечивает надежный зажим провода площадью до 35 мм2.

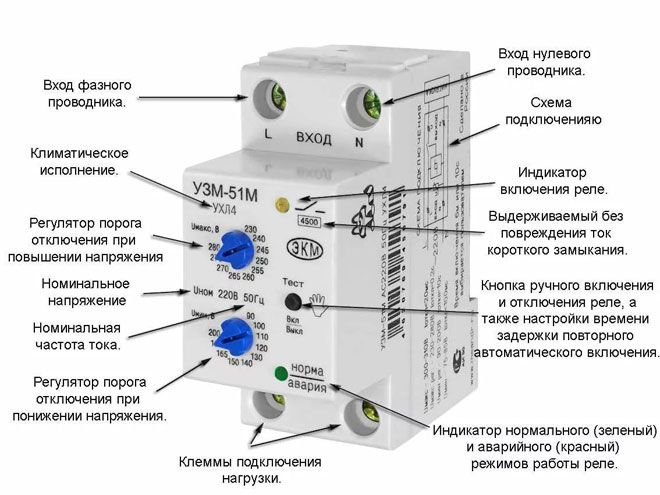

На передней панели расположены два индикатора. Первый показывает текущий режим работы:

• зеленый цвет означает нормальную работу устройства;
• красный цвет указывает на неисправность.

Вторая лампочка желтая. Указывает на работу реле.

Также на передней панели находится кнопка для работы в тестовом режиме, которая управляет устройством вручную. В случае с UZM есть регуляторы пределов рабочего диапазона напряжений.

Конструкция УЗМ-51 достаточно проста и эргономична, интуитивно понятна даже неспециалисту

Управляющая часть представляет собой микроскопический контроллер PIC12F683, имеющий 6 контактов и работающий в онлайн-режиме. Каждый элемент устройства может длительное время работать при напряжении 440 В. Плата содержит множество SMD-деталей.

Основные технические характеристики и габариты

• УЗМ-51М работает при номинальном напряжении 220 В с частотой 50 Гц;
• максимальное напряжение — 440 В при частоте 50 Гц;
• номинальный ток — 63 А;
• максимальный ток — 80А;
• номинальная мощность нагрузки — 15,7 кВт;
• максимальная мощность — 20 кВт;
• максимальная энергия поглощения — 200 Дж;
• при повышении напряжения порог отключения можно изменить с 240В на 290В;
• при падении напряжения можно перейти от 100В до 210В;
• отклонение пороговых значений не более 3 %;
• импульсная защита срабатывает менее 25 нс;
• возможно переключение времени повторного включения с 10 с до 6 мин;
• рабочая температура от -25 ° до + 55 ° С;
• габаритные размеры — 83х35х67 мм;
• вес — 140 гр;
• срок службы не менее 10 лет.

Какие проблемы существуют в домашней сети и как защитить абонентские сети от расхождения параметров

• превышение допустимого напряжения более чем на 10 %;
• снижение напряжения в сети (просадка) более чем на 10 %;
• резкое кратковременное повышение или понижение напряжения;
• изменить частоту переменного тока;
• искры, возникающие на контактах при включении мощного потребителя;
• обрыв нуля, как следствие — разбаланс фаз;
• короткое замыкание на линии или внутри прибора.

Некоторые из этих проблем возникают по вине пользователя (поддержание оборудования и линий в плохом состоянии), а некоторые — по вине энергокомпании. Поговорим об этом подробнее.

Качество энергоснабжения зависит от ряда причин:

• износ и соблюдение расчетной нагрузки ЛЭП;
• техническое состояние (и фактическая готовность) трансформаторных подстанций на каждой абонентской линии;
• работа автоматики для поддержания параметров электросети в пределах нормы;
• распределение нагрузки между фазами;
• законность подключения новых абонентов (есть случаи превышения норм ТУ).

Приведем пример

Состояние: трехфазный ввод в многоэтажный дом, общий ноль, фазы «А», «В» и «С» равномерно распределены между вводами 1, 2 и 3. По любой причине (коррозия, механическое повреждение и т.д.)) происходит обрыв нуля. В это время вход 1 полностью загружен (котлы, электропечи), вход 2 — средний (холодильники, освещение), вход 3 — минимальный (пара телевизоров и несколько компьютеров).

Что происходит на каждом этапе?

1. Фаза «А» — вход 1. Напряжение упадет до минимального значения, близкого к нулю.
2. Фаза «Б» — 2-й подъезд. С большой долей вероятности напряжение останется в пределах 220 В, хотя возможно колебательное изменение потенциала.
3. Фаза «С» — 3-й подъезд. На линии с минимальной нагрузкой напряжение приближается к значению между фазами, то есть около 380 В.

Поскольку рабочий ток для каждого подключенного пользователя (группы пользователей) не превышает установленного значения, автоматический выключатель не сработает. Электроприборы на линии «С» (ввод 3) выходят из строя, в худшем случае просто перегорают. Эта ситуация часто приводит к возгоранию.

Как правило, мы не думаем, что схема подключения электричества к нашему счетчику вообще не однофазная. Это касается не только дач и небольших поселков. Любая абонентская сеть в городах, будь то Москва или райцентр Дальнего Востока, строится по единому принципу.

возможна установка одиночной трансформаторной подстанции или мощного стабилизатора. Но стоимость такого оборудования может превышать потери в случае аварии на линии 220 В. Какое решение? Установить устройство защиты УЗМ.

Информация: Среди отечественных электриков популярны многофункциональные ультразвуковые сканеры, которые также защищают от перенапряжения, дуги или дуги.

По надежности работы и степени защиты устройства аналогичны. Однако защитное устройство многофункциональное: например, УЗМ 51М замыкает цепь самостоятельно после сброса параметров блока питания. Но включать ультразвуковую систему приходится вручную.

Внешний вид и конструкция

УЗМ-51М, как и другие модульные устройства, устанавливается на стандартную DIN-рейку. Корпус реле выполнен из пластика, с двумя верхними и двумя нижними туннельными выводами.

На лицевой панели расположены два поворотных регулятора, которые устанавливают пределы максимального и минимального напряжения для срабатывания реле, две прозрачные проушины и кнопка «Тест» между ними».

Красная подсветка нижнего глазка указывает на то, что активирован аварийный режим. Ярко-зеленый означает, что все в норме. Если верхний глазок горит желтым светом, это означает, что контакты электромагнитного реле замкнуты.

Кнопка тестирования не только включает и выключает устройство, но и устанавливает время перезагрузки.

Внутри корпуса находится электромагнитное реле, микроконтроллер и варистор. Контакты реле обрывают фазный провод и нулевой провод проходит по шине напрямую через корпус.

Устройство защиты многофункциональное УЗМ-51М: схема подключения, инструкция и особенности :

Электросети переменного тока нестабильны. У них есть постоянные скачки напряжения, импульсный шум, повышение или понижение напряжения.

Все эти факторы влияют на электрические устройства и могут привести не только к снижению их работоспособности, но зачастую и к поломкам. Для защиты оборудования разработаны специальные многофункциональные защитные устройства.

Они сделаны таким образом, что удобно устанавливаются в распределительной коробке, где расположены автоматические выключатели.

Реле УЗМ 51М: назначение

Устройство — одно из самых распространенных устройств, задача которого — контролировать напряжение в сети. Если напряжение падает ниже 160 В или превышает 280 В, цепь устройства срабатывает и отключает нагрузку от сети.

Отключение также происходит при наблюдении резких скачков импульсов. Это связано как с естественными явлениями электромагнитного излучения во время грозы, так и с работой магнитных и мощных пускателей электродвигателей, питаемых от сети.

понятно, зачем нужен УЗМ 51М, и схема подключения современных устройств должна содержать этот элемент.

Конструкция

Многофункциональное устройство защиты построено на базе контроллера входного напряжения и мощного электромагнитного реле на выходе. Вся схема защищена варистором. Также доступны пары туннельных терминалов. В таких клеммах можно обжимать провода с наружным диаметром не более 3,5 мм.

На передней панели контроллера UZM 51M расположены два индикатора. Первый, двухцветный, зеленый и красный, предназначен для отображения состояния линии в условиях нормальной работы и перегрузки соответственно. Желтый индикатор подключен к цепи контактов реле и указывает его положение.

Регулировка нижнего и верхнего пределов напряжения отключения нагрузки осуществляется двумя механическими переключателями поворотного типа, которые имеют плоскую прорезь для отвертки. Также на панели есть кнопка «тест». Он выполняет функцию управления устройством в ручном режиме. Это позволяет произвольно отключать и повторно подключать нагрузку.

Устройство имеет элементы настройки для установки порогов срабатывания защиты по напряжению.

Принцип работы

УЗМ 51М работает следующим образом. Во включенном состоянии (когда устройство подключено к сети) устройство проверяет онлайн-напряжение. При появлении высоковольтных импульсов, на которые не рассчитана нагрузка, они в основном отклоняются варистором радиоэлемента, понижая их до приемлемого уровня.

Читайте также: Как заземлить стиральную машину, если заземления нет?

Все процессы, происходящие внутри схемы, отображаются двухцветной индикацией. Первый вариант — когда сетевое напряжение достигает верхнего предела броска тока. При этом красный индикатор начинает мигать, а желтый горит постоянно.

Как только количество электричества превышает допустимое, нагрузка прекращается, красный индикатор горит постоянно, а желтый гаснет. С того момента, как напряжение упадет до нормального, срабатывает схема задержки времени повторного включения нагрузки.

Важный

Это состояние отображается мигающим зеленым светодиодом. Горящий зеленый светодиодный индикатор указывает на то, что задержка истекла и нагрузка снова подключена к силовой цепи.

Но если во время задержки произошло повторное перенапряжение выше допустимого уровня, система сбрасывается и все повторяется заново.

Второй вариант — чрезмерное снижение питающего напряжения. В этом случае мигает зеленый светодиод. Это продолжается до тех пор, пока не будет пересечен нижний порог.

Когда наступает эта фаза, система задержки активируется и ведет обратный отсчет. Затем загрузка прекращается, и красный цвет мигает с интервалом в две секунды.

Выравнивание напряжения до допустимых пределов снова приводит к срабатыванию задержки, затем к зажиганию зеленого индикатора и включению нагрузки в линию питания.

Особенности и параметры

Многофункциональное защитное устройство имеет следующие характеристики:

• Возможность защиты линии от импульсных перегрузок в пределах 4,50 кВ.
• Обеспечивает регулировку диапазона переменного напряжения, в пределах которого нагрузка подключается к линии питания — это 100,0… 290,0 В.
• Порог задержки устанавливается от 10 секунд до 6 минут включительно.
• Номинальный рабочий ток 63,0 ампер.
• Он может работать при температуре окружающей среды от 20 градусов ниже нуля до 55 градусов выше.
• Нетребовательна к типу заземления.
• Представлен модульной конструкцией, для которой требуется 2 посадочных места на DIN-рейку.
