Особенности монтажа
Монтаж системы отопления коммуникаций на кровлях следует производить с учетом следующих правил и в следующей последовательности:
- необходимо позаботиться о наличии регулятора изменения температуры, блока питания с датчиком температуры, датчика контроля осадков;
- Подготавливается провод необходимой длины, по замерам и схемам. В идеале трос следует устанавливать перед установкой верхнего слоя кровли и отделки;
- Кабель связывается в жгуты с помощью специальных зажимов, затем укладывается в лотки и трубы. Трос по краю кровли крепится зигзагом, фиксируется специальными зажимами;
- В желобах и трубах греющий кабель крепится монтажной лентой поперечными полосами. Если длина обогреваемой сливной или канализационной трубы превышает 6 м, провод сначала крепят к металлическому тросу в оболочке, затем в трубу опускают всю конструкцию;
- Для обогрева выхлопных труб одновременно прокладывают 2 штуки необходимой мощности. Монтаж осуществляется сверху и снизу.
- Место крепления проволоки следует осмотреть на предмет острых краев и лишних предметов;
- Датчики термостата закреплены;
- Панель управления установлена;
- Пусконаладочные работы продолжаются.
Готовые комплекты саморегулирующегося кабеля ОЛ Standart для обогрева кровли крыш
Готовый комплект саморегулирующихся кабелей «Отопление Люкс Стандарт» для обогрева кровли мощностью 30 Вт / м, экранированных с УФ-защитой
Нагревательный кабель для обогрева кровли — настоящая находка для тех, чья кровля в суровые российские зимы постоянно «радует» своих владельцев промерзшими элементами и необходимостью ремонта. Сегодня все эти проблемы решаются легко и просто — достаточно обеспечить грамотный обогрев кровли с помощью нагревательного кабеля.
Нагревательный кабель в комплектах «Отопление Люкс Стандарт» — это не только нагревательный кабель, но и саморегулирующийся кабель, который адаптируется к температуре окружающей среды, поэтому не требует постоянного контроля и ухода за собой.
Также стоит отметить простоту прокладки кабелей от «Heating Lux». Единственный момент, на который нужно обратить внимание, — это необходимость герметизировать концы кабеля при резке. Лучше доверить пломбировку профессионалам — это исключит ошибки на данном этапе работ и позволит обеспечить бесперебойную работу кабеля в будущем.
Саморегулирующийся нагревательный кабель мощностью 30 Вт / м для обогрева экранной крыши — это именно то, что вам нужно, если вы ищете оптимальное сочетание отличных характеристик, высокого качества и доступной стоимости.
Резистивные модели
Этот нагревательный кабель для водостока работает по принципу преобразования электрической энергии в тепло. Модели этого типа отличаются доступной стоимостью и надежным исполнением. Это связано с простотой конструкции. Увеличить мощность на 1 лм можно установить два ядра.
Медная проволока часто используется в качестве материала для изготовления нагревательных проводов. Но так как при эксплуатации это может вызвать появление сильного электромагнитного излучения, обязательно предусматривается экранирующая оболочка. Он также выполняет функции заземления. Для защиты от внешних воздействий и предотвращения коротких замыканий предусмотрено несколько слоев полимера.
В процессе эксплуатации нагревается вся поверхность, что дает возможность растопить снежный покров в водостоках и на поверхности кровли по всей площади прокладки кабеля. Однако стоит знать особенности работы таких ТЭНов.
- Максимальная длина может составлять 200 м.
- запрещается разрезать кабель, так как это повлияет на его работоспособность. Рекомендуется произвести предварительные расчеты на общий метраж и выбрать модель оптимальной длины.
- лучше приобретать комплектацию, в которую, помимо двухжильного кабеля, входят устройства управления.
Как вариант, производители предлагают термокабель для водостоков другого типа — с зонным обогревом.
Особенностью его конструкции является неравномерное расположение изоляционного слоя на поверхности двух жил. Непокрытые области смещены друг от друга. Следовательно, резистивный эффект наблюдается не по всей площади кабеля, а только на определенных участках. Таким образом оптимизируются затраты на электроэнергию и увеличивается срок службы.
Совет
Средняя стоимость таких нагревательных кабелей для водостока напрямую зависит от мощности и конфигурации. Итак, самый простой без дополнительных устройств для водостоков можно приобрести по 100 руб. За 1 п.м. Цена резистивного нагревательного кабеля для кровли и водостока от 150 руб / пог.м.
Помимо водостоков, подобные модели используются для обогрева водостоков и канализационных труб. Поэтому при поиске лучшего варианта этот сегмент рынка тоже можно проанализировать.
Сколько кабеля нужно — метраж и мощность?
Как рассчитать необходимую длину кабеля? Для этого общую длину желоба и сливной трубы умножьте на два (при установке двух теплотрасс).
Затем рассчитайте высоту кабеля, уложенного на крышу, и прибавьте расстояние от конца крыши до низа карниза.
Принимая во внимание рекомендуемый шаг установки 10-15 см, будет получена длина нагревательной секции и всей противообледенительной системы.
Ошибка n. 3 Помните, что лишний кабель — такой же недостаток, как и его недостаточная длина.
Какой мощности выбрать кабель? При ширине желоба до 15 см достаточно будет проложить провод мощностью 30-40 Вт / м.
Ошибка n. 4 При использовании кабеля мощностью менее 30 Вт / м вы столкнетесь с серьезными проблемами. Система просто не справится со своими задачами при определенных температурах и сильных дождях.
Если вы не нашли другого питания, вставьте больше проводов.
Для желобов шириной более 15 см потребуется проложить две жилы кабеля. Мощность такая же: 30-40 Вт / м.
Рассмотрим весь цикл монтажа системы обогрева крыши и подключения автоматики для дома с кровлей с плохой теплоизоляцией. То есть когда необходимо провести антифриз не только желобов, но и самой кровли.
Советы по выбору
Преимущество самодельной системы — дешевизна комплектующих (в среднем все оборудование не превышает 1000 рублей), к тому же кабель легко ремонтируется, не горит, не плавится. При необходимости блок питания очень легко заменить.
Минусы: отсутствие автоматизации процессов, нужно вручную регулировать температуру и периодически проверять блок питания.
Поэтому промышленный вариант еще проще. Профессионалы рекомендуют устанавливать комбинированную систему отопления. В нем резистивный кабель располагается на участках с одинаковой температурой (уклон кровли и т.д.), А саморегулирующийся кабель — в желобах, желобах, трубах.
для удобства резистивную часть системы можно активировать вручную.
Зоны установки нагревательного кабеля.
Греющий кабель прокладывают по путям спуска талой воды, а также в местах обледенения. Обычно трос устанавливается на следующие элементы кровли:
- Желоба. Одна или несколько жил кабеля проходят по всей длине желобов и желобов. Линейная мощность кабелей выбирается исходя из диаметра желобов.
- Водосточные трубы. Нагревается вся длина труб, при этом требуется дополнительное армирование на входной и выходной воронке трубы. Мощность кабеля выбирается исходя из диаметра труб.
- Ендова. В долинах кабель натянут вверх и вниз не менее одного метра. Рекомендуемая длина укладки — 2/3 длины ендовы.

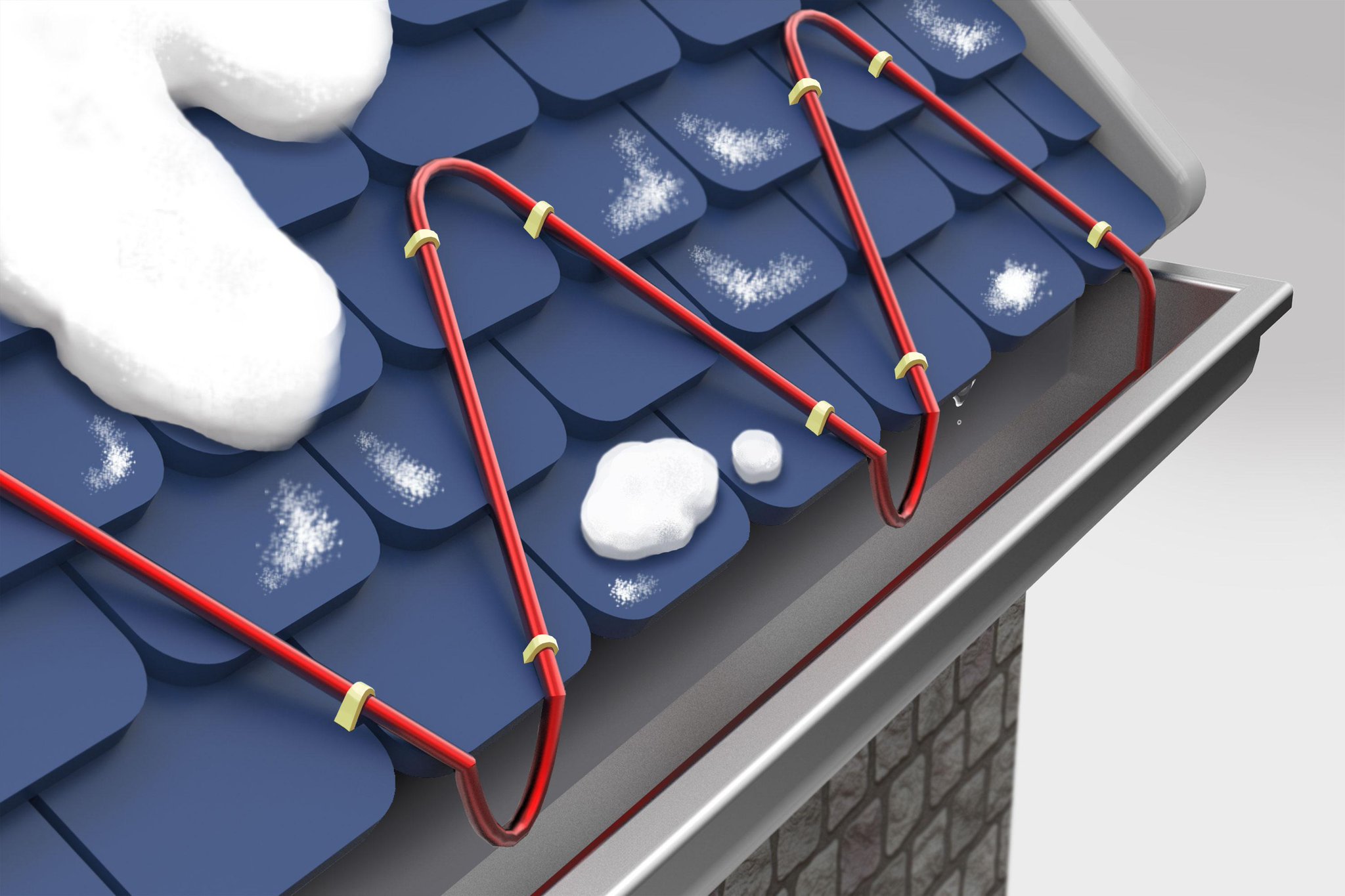

- Фоторамка. Если есть проблемы с каркасом, шнур укладывается «змейкой» по краю. Ширина ступеньки для мягкой кровли рассчитывается исходя из мощности кабеля и требуемой мощности на м²; для металлических крыш ступенька кратна конфигурации кровли. Высота треугольника выбрана так, чтобы на поверхности не оставалось «холодных» участков, где происходит образование льда. Часто необходимо провести еще одну нитку по водостоку или краю кровли.
- Капельница. Кабель прокладывается по капельной линии вдоль водоразделительных линий. Количество ниток зависит от конструкции капельницы от 1 до 3.
- Чердаки и мансардные окна. Кабель прокладывается по периметру окна, а также «змейкой» под окном для обеспечения отвода талой воды в желоб.
- Мансардные окна. Проблема решается размещением «змейки» под окном. Желательно, чтобы высота прокладки не превышала 80 см. При необходимости кабель также прокладывают по периметру.
- К крыше примыкает «горячая» стена. Если крыша примыкает к теплогенерирующей стене, кабель укладывается на 2/3 длины стыка.
Откуда берется лед на крыше и так ли он опасен?
Причина образования льда на крыше часто бывает из-за дефектов теплоизоляции кровли. Тепло проходит через кровельный пирог, образуя положительную температуру под слоем снега. Снег тает и стекает по желобам: так образуется лед.
Еще одна причина — частые оттепели или солнечные дни. Снежные слои начинают таять и снова замерзать, когда температура опускается ниже нуля.
Не будет упоминания о травмах, инвалидности и смертях из-за внезапного схода льда и снега с крыш, это все знают. Помните, что одна-единственная зима с обледеневшей крышей может привести к ЧП для последней. Вот как вы понимаете
Расчет требуемого количества кабеля.
Общая длина антифриза определяется общим количеством элементов крыши, которые необходимо обогреть.
Таблица 1 ниже поможет вам определить длину кабеля, необходимую для обогрева крыши.
Табл.1
Элемент здания |
Требуемая сумма м кабеля на м конструкции |
Примечание |
Свисающий край крыши | См. Табл. 2 | Таблица 2 по весу и длине рассчитать необходимое количество кабелей.
|
Желоб | 1 | Одна жилка кабеля через каждые 10 см ширины |
Даунпайп до 100мм. |
2 | |
Даунпайп более 100мм. |
4 | |
Ендова | 2 | * Допускается укладывать на дно
2/3 длины. С большим количеством количество осадков может увеличиться до 6 кабель провод. |
Мансардное окно | 1 | 1 метр кабеля на метр периметра окна. |
* Для сложных конструкций крыши или для больших площадей можно использовать более мощный кабель.
Внимание! Эти рекомендации не абсолютны. Количество кабеля может варьироваться в зависимости от конкретной конструкции крыши.
Стол
2
Козырек (см.) | Высота петли нагревательный кабель |
Метров кабеля на метр мягкая крыша * |
Метров кабеля на метр металлическая крыша ** |
тридцать | 45 | 1.9 | 2,5 |
60 | 75 | 2,7 | 3.5 |
90 | 105 | 3,6 | 4.5 |
120 | 135 | 4.6 | 5.5 |
* Стандартная конструкция мягкой кровли.
** Металлическая крыша с уклоном 60 см.
Процесс установки
- Перед установкой нагрейте кабель до комнатной температуры.
- Очистите все желоба и желоба от мусора.
- Удалите острые края, которые могут повредить нагревательный кабель.
- Установите влагостойкую распределительную коробку в защищенном месте.
- Начните установку кабеля от распределительной коробки. Оставьте небольшую петлю на выходе кабеля из распределительной коробки.
- После установки проверьте кабель мегомметром на сопротивление 10 МОм.
- Для включения / выключения кабеля можно использовать термостат. Вы также можете использовать автоматический детектор льда и снега для переключения режимов по кабелю.
ВНИМАНИЕ!
- Чтобы свести к минимуму риск возгорания при повреждении или неправильной установке кабеля, используйте автоматический выключатель (предохранитель) для заземления. В цепях длиной более 30 метров рекомендуется использовать переключатель на 30 мА для предотвращения ненормального (аварийного) отключения. Оплетка должна быть заземлена, обеспечивая защиту с помощью переключателей контура. Все электрические подключения должны выполняться квалифицированным электриком.
- Не перекручивайте провода относительно друг друга. Это может вызвать короткое замыкание и повреждение кабеля.
- Электрические элементы под напряжением необходимо защищать от попадания на них влаги, иначе возможна авария.
- Поврежденный кабель необходимо заменить.
- Избегайте установки лестниц на нагревательные кабели.
Терраса на крыше
Выбор мощности саморегулирующегося греющего кабеля для водостока
Металлические желоба и лотки | власть 40 Вт / м |
диаметр 100-150мм | в 2 провода |
диаметр более 150 мм | 3 провода или более | ||
Пластиковые желоба и лотки | власть 30 Вт / м |
диаметр 100-150мм | в 2 провода |
диаметр более 150 мм | 3 провода или более | ||
Металлические водосточные трубы | власть 40 Вт / м |
диаметр 80-150мм | в 1 поток |
диаметр более 150 мм | в 2 провода | ||
Пластиковые водосточные трубы | власть 30 Вт / м |
диаметр 80-150мм | в 1 поток |
диаметр более 150 мм | в 2 провода |
В южных регионах можно использовать нагревательный кабель мощностью 24 Вт / м, так как при отсутствии сильных морозов этой мощности хватит для обогрева системы и успешного растапливания снега в желобах.
Установка кабеля на крыше из металла
Закрепите винтами с помощью прокладки. Расстояние может варьироваться в зависимости от конструкции ребер крыши. Обычно рекомендуется повторить очертание всех ребер (выступов).
Черепичные крыши
Какое оборудование выбрать?
Если вы решили утеплить крышу и осушить снег и лед саморегулирующимся тросом, вам наверняка захочется узнать, почему такое оборудование наиболее выгодно? Чтобы защита от льда была максимально эффективной, каждый домовладелец захочет использовать только лучшие материалы. Современная промышленность предлагает два варианта нагрева электрических кабелей, а именно:
Какое оборудование для обогрева водостока выбрать?
- резистивный;
- саморегулирующийся.
Первый вариант электрического нагревательного кабеля самый простой. Он имеет металлический сердечник, покрытый изоляционным материалом. Такой резистивный кабель просто подключается к электрической сети и производит постоянный нагрев.
Саморегулирующийся кабель имеет более сложную конструкцию. Он включает в себя следующие основные элементы:
- матричная или саморегулирующаяся система обогрева;
- экранирование оплеткой;
- внешняя и внутренняя изоляция.
Эта сложная конструкция позволяет изменять сопротивление кабеля в зависимости от температуры окружающей среды. Сама матрица реагирует на этот внешний индикатор и меняет уровень нагрева всего устройства.
Нагревательный резистивный кабель дешевле своего саморегулирующегося «собрата». Но такая доступность приводит к высоким эксплуатационным расходам. Дело в том, что резистивный кабель всегда нагревается одинаково, конечно, если он подключен к электросети
Неважно, находится ли устройство на улице или в снегу, воде или льду. Кабель будет работать с той же мощностью и одинаковым энергопотреблением
Это означает, что эксплуатационные расходы будут довольно значительными.
Обогрев желобов саморегулирующимся кабелем обойдется дешевле. Дело в том, что такие устройства потребляют столько электроэнергии, сколько необходимо в зависимости от температуры окружающей среды. Например, если участок находится в куче листьев, он будет меньше нагреваться. Другое дело, если трос во льду. Температура окружающего воздуха будет ниже, а значит, обогрев будет больше.
Саморегулирующий кабель и его монтаж
При проведении электрического обогрева кровли необходимо учитывать различные стандарты, регулирующие мощность кабелей и других элементов системы обогрева. При нарушении этих требований эффективность системы снизится. Превышение нормативов приведет к перерасходу электроэнергии, при этом КПД не повысится.
Эти стандарты включают:
- Удельная мощность нагревательных кабелей: их монтаж должен производиться на горизонтальных элементах кровли.
- Суммарное значение удельной мощности желоба или лотка должно быть не менее 180–250 Вт / м2;
- Удельная мощность кабеля, находящегося в желобах. Величина не менее 25-30 Вт / м. Если длина желоба увеличивается, мощность нагревательного кабеля для желобов соответственно увеличивается до 60-70 Вт / м.
Проверка работоспособности системы
Во-первых, кабель должен соответствовать требованиям пожарной и электробезопасности. Продукция должна сопровождаться сертификатами и рекомендациями производителей. Электробезопасность гарантируется при токе утечки не более 10 мА. Для этого в комплекте идет УЗО.
Для сложных кровельных конструкций устанавливают несколько зон размораживания. Для каждого из них заявлен ток утечки.
Системные тесты следующие:
- Приемка: определение сопротивления изоляции, испытание УЗО, определение качества и быстродействия системы.
- Периодически — осенний контроль технического состояния. Проверяется сопротивление изоляции и обнаруживаются слабые места. Затем выполняется пробный пуск и проверяется работа оборудования. После этого термостаты регулируются, и система включается в дежурный режим.
Рекомендации по монтажу кабеля обогрева
Основными элементами кровли, нуждающимися в обогреве, являются:
- козырьки;
- выхлопные трубы;
- приемные желоба.
В этих местах чаще образуется лед.
Мощность обогрева напрямую зависит от климата, а также от теплоизоляционных характеристик кровли. При понижении температуры нагрев нужно увеличить. Зажигание настраивается на температуру около -5 градусов и выключается при 3 градусах выше нуля. С помощью термостата можно установить любой интервал включения / выключения. Более продвинутые модели оснащены метеостанцией, датчиком относительной влажности и датчиком, определяющим снегопад.
Советы специалистов
Несколько полезных советов:
Кабель можно прокладывать как внутри трубы, так и снаружи. Обычно трубы диаметром более 40 мм обвязывают саморегулирующимся тросом снаружи
Если диаметр трубки меньше, подходит использование внутреннего резистора;
Не лишним будет попросить у производителя гигиенический сертификат (особенно актуально при отоплении труб питьевой водой);
Новый шнур питания может издавать резкий запах в начале использования — хорошо;
Перед покупкой — проверьте потребление энергии
Если предполагается открытое уплотнение, предпочтительно иметь защиту от ультрафиолета /. Для установки внутри помещения требуется водонепроницаемый корпус.
Что такое система обогрева кровли
Система обогрева, защиты от обледенения или снеготаяния кровли — это комплекс нагревательных элементов, датчиков и исполнительных механизмов, предотвращающих образование льда и льда на крыше. Как правило, кровля отапливается не полностью, а только в наиболее уязвимых местах: по краям откосов, вдоль ендовы, по всей длине водосточных систем. Устанавливать обогрев над снежными ящиками непрактично, так как это потребует слишком много энергии, а также снизит эффективность изоляции крыши из-за снежного покрова. Кабели размещаются над кровельным покрытием, поэтому добавить антифриз можно в любой момент после окончательной отделки кровли, не нужно разбирать ее элементы.
Нагревательный кабель для крыши обычно прокладывают по краям трассы, при этом его можно закрепить на снегозадержателях пластиковыми стяжками
Хорошая система отопления способна:
- не допускать попадания снега и льда на людей, автомобили, клумбы и так далее;
- снизить нагрузку на стропильную систему и перекрытия, которая обычно увеличивается из-за обледенения;
- защитить желоб от разрушения, который часто ломается после замерзания скопившейся воды;
- продлить срок службы рубероида, избавив его от неблагоприятных условий эксплуатации;
- избавляет домовладельцев от необходимости вручную очищать крышу от снега и льда.
Устройство системы обогрева крыш
Стандартная система кровельного отопления состоит из трех основных компонентов.
- Блок отопления. Это одна или несколько линий нагревательного провода или пленки, которые монтируются на крыше и в водосточной системе на весь период эксплуатации. Требования к элементам отопительного агрегата:
- устойчивость к высоким и низким температурам, к резким перепадам;
- устойчивость к повышенной влажности;
- способность выдерживать механические нагрузки, в том числе удары и вес атакованного человека;
- устойчивость к ультрафиолетовому излучению;
- пожарная безопасность (особенно если кровельный материал или конструкция крыши могут поддерживать горение).
- Блокировка и распространение информации. Предназначен для передачи энергии от сети к отопительному агрегату, распределения энергии между элементами системы, обеспечения работы контрольных датчиков. Его монтируют рядом с отопительным агрегатом: на парапете, заборе, под навесом или карнизом, на чердаке.
- Блок управления. Он состоит из термостатов, датчиков погоды, пульта управления, пусковых и защитных устройств и регуляторов, с помощью которых пользователь устанавливает необходимый режим работы. В системе саморегулирующихся проводов панель управления имеет более простое устройство. В частности, он может обходиться без датчиков погоды.
Классификация
Нагревательные кабели по схеме отвода тепла делятся на 3 группы:
- резистивный;
- саморегулирующийся;
- с минеральным утеплителем.
Нагревательный кабель резистивный может быть:
- линейные (одно-, двух- или многожильные);
- зональный.
Принцип действия нагревательного кабеля резистивного типа основан на падении напряжения в проводнике при прохождении по нему электрического тока. Если жила только одна, то защиты от электромагнитного излучения нет. Если имеется два или более проводников, по одному из них проходит ток. Длина линейного электрокабеля может быть разной, обрезка при прокладке не допускается.
Резистивный кабель
Зональные электрические кабели представляют собой наборы резистивных секций, подключенных параллельно проводникам. При установке допускается нарезка отрезками длиной 1,5-2 метра.
Саморегулирующийся нагревательный кабель по конструкции аналогичен нагревательному кабелю линейной зоны.
Саморегулирующийся нагревательный кабель
Основное отличие — замена изоляционного материала на полимерную матрицу, повышающую сопротивление прохождению тока.
Саморегулирующийся кабель меняет температуру в зависимости от условий окружающей среды: если он нагревается, матрица снижает уровень нагрева.
Кабель с минеральной изоляцией состоит из медного проводника, изолированного порошком оксида магния и заключенного в оболочку из нержавеющей стали, меди или медно-никелевого сплава. Оксид магния гарантирует стабильность системы благодаря герметичности, минимальному линейному расширению, устойчивости к механическим повреждениям, электромагнитным волнам и ультрафиолетовому излучению. Срок полезного использования достигает 60-80 лет.
Мощность и продолжительность работы
Мощность кабеля зависит от его температурного класса.
- Низкая температура. Нагрев до 65С, мощность до 15Вт / м;
- Среднетемпературный проводник. Нагревается до 120С, мощность 10-33Вт / м;
- Высокая температура. Самый мощный — до 95 Вт / м, плавно нагревается до 190 ° С. Предназначен для промышленных предприятий и труб большого диаметра.
рационально, что несколько коммуникаций подбирают провод подходящей мощности, его занижение приведет к плохому нагреву, а завышение приведет к увеличению расхода энергии.
Выбор силового кабеля зависит от диаметра выхлопных труб:
- Внешний диаметр трубы (D) от 15 до 25 мм — мощность 10Вт / м:
- D25-40мм — 16Вт / кв.м;
- D40-60мм — 24Вт / кв.м;
- D60-80мм -30Вт / кв.м;
- P80-300мм — 40Вт / кв.м;
Рекомендации по монтажу
Покупка саморегулирующегося нагревательного кабеля для защиты желобов от обледенения — это только половина дела. Если установка устройства произведена неправильно, его работа будет неэффективной, а иногда даже опасной для вашего имущества. Лучше доверить установку такого оборудования специалистам. Но всю работу вы можете сделать сами. Для этого достаточно неукоснительно выполнять некоторые рекомендации специалистов.
Система антиобледенения (электрообогрев) кровли и водостоков
В первую очередь нужно позаботиться обо всех необходимых дополнительных устройствах и приспособлениях. Для монтажных работ потребуется:
- Сам электрический нагревательный кабель. Он бывает определенной длины (несколько вариантов), поэтому не составит труда найти нужное количество для вашей водосточной системы.
- Крепежные детали для надежной фиксации кабеля в обозначенных местах.
- Контактный центр. Нагревательные кабели, даже саморегулирующиеся, потребляют много электроэнергии. Поэтому для их безопасной работы требуется отдельный экран с автоматами необходимой чувствительности (обычно 30 мА).
- Электрические кабели. Они нужны для питания всей системы от главной панели вашего дома.
Чтобы обогрев желобов саморегулирующимся кабелем работал эффективно, его необходимо правильно расположить. В первую очередь его укладывают по всей длине карниза. Здесь вы можете использовать один или два потока. Лед не часто образуется в трубе, спускающейся из желоба. По возможности к этой части слива можно прикрепить нитку кабеля.
Особое внимание следует уделить воронке, которая обеспечивает проход желоба в трубу. Это место чаще всего подвержено «морозам»
Также обратите внимание на выход водосточной трубы. Если кровля имеет ендову, то (а точнее, расстояние до одного метра от начала свеса) необходимо защитить саморегулирующимся нагревательным кабелем.
Многие специалисты рекомендуют дополнительно оборудовать края карниза крыши обогревом. В этом случае вероятность образования сосулек снижается, а значит, снижается риск получения травм при их падении. По краю карниза змейкой проложен шнур. Этот способ поможет избежать порывов ветра при выпадении большого количества снега.
Крепеж лучше всего делать с помощью специальных пластиковых зажимов. Их можно разместить на монтажной ленте. В вертикальных трубах саморегулирующийся кабель можно закрепить с помощью термоусаживаемой трубки.
Монтаж кабельной системы обогрева кровли
Обогрев ската и водостока. Как происходит
Что является основным элементом в устройстве кровельного отопления и водоотвода? Если говорить об обогреве жилого помещения, то радиаторы отопления и присоединенные к ним трубы служат нагревательными элементами. Но как происходит обогрев желоба? Для этого используется саморегулирующийся нагревательный кабель, который применяется именно для обогрева крыш и водостоков любого диаметра. Он укладывается по всему периметру свесов, труб и желобов и помогает поддерживать температуру на определенном уровне. Аналогичный кабельный обогреватель применяется также для воронок, устройств пожарной безопасности, водопроводных труб и крышек.
В чем причина изоляции? Кабель устанавливается в каждый из элементов водостока. Отопление осуществляется за счет электроэнергии, поступающей из общей сети. За исправность всего устройства отвечает множество дополнительных и вспомогательных элементов. Они измеряют температуру как внутри, так и снаружи устройства, при запуске или остановке процесса нагрева. Для этого используются разные предохранители. Кабель пропускает через себя электрическую энергию и превращает ее в тепло. Для изоляции водостоков и крыш используются разные типы кабелей.
Виды кабелей
Если вы впервые столкнулись с нагревательными кабелями, то их всего два основных типа. У них незначительные отличия, но при этом они отлично выполняют поставленные перед ними задачи.
- Саморегулирующийся трос.
- Резистивный.
Между ними есть очень ощутимая разница, и довольно большая. Последний выглядит как обычный провод, внутри которого находится металлический сердечник, покрытый изоляционным слоем. Основные характеристики включают постоянное сопротивление, равномерную температуру нагрева и стабильную мощность. Это может быть как преимуществом, так и недостатком. Резистивный кабель нагревается в замкнутой электрической сети. Провода могут быть однополярными или биполярными.
Действие саморегулирующегося кабеля немного отличается от резистивного. В первую очередь поговорим о высокотехнологичном изделии, которое включает в себя изоляционный слой, защитную оплетку, эластомер и токопроводящие жилы. К особенностям можно отнести наличие матрицы, которая не только саморегулирующаяся, но и полупроводниковая. Сопротивление основного провода зависит от внешней температуры, с которой он взаимодействует. Благодаря этому регулируется степень нагрева в определенной зоне.
Так какой выбрать
Для начала следует более подробно рассмотреть каждый из видов кабелей, используемых для обогрева кровли и водостоков. Что лучше и чем они отличаются друг от друга? Резистивный кабель не так уж и дешев, во многом из-за того, что температура во всех помещениях всегда одинакова. Стоимость его меньше, чем у саморегулирующегося нагревательного кабеля.
Преимущества:
- пусковой ток может быть низким;
- бюджетный;
- имеет постоянное значение мощности;
- уровень теплоотдачи достаточно высокий;
- нагрев быстрый.
Основные недостатки:
- возможен перегрев провода в местах нахлеста;
- небольшой срок эксплуатации;
- огромное энергопотребление.
Эти факторы влияют на работу более чем негативно. Резистивный в несколько раз дешевле своего прототипа, однако прослужит недолго, склонен к перегреву, а счета за электроэнергию значительно вырастут. Чаще всего используется саморегулирующийся кабель для водостоков. Ключевые особенности включают возможность непрерывного контроля температуры снаружи дома после того, как устройство было настроено. При этом система отопления не будет терять тепло, нагревая устойчивые участки крыши или желоба. Можно с уверенностью сказать, что тепловая энергия используется устройством экономно и целенаправленно.
Недостатки:
- показатель пускового тока должен быть высоким;
- нагрев медленный;
- высокая стоимость материала.
Особенности:
- полная универсальность. Возможность использования с любым типом кровельных и люковых дверей;
- большая продолжительность;
- отличные изоляционные свойства;
- устойчивость к возможному перегреву отдельных элементов;
- установка довольно проста и не занимает много времени;
- экономное потребление энергии с саморегулирующимися элементами.
Примеры наших работ
Как избежать образования сосулек и наледи на крыше
Зимой рядами сосулек под крышей никого не удивишь. Но если дети воспринимают их как украшение и развлечение, то для взрослых лед — это настоящее стихийное бедствие. Ежегодно многие жители многоэтажек страдают от упавших сосулек. К тому же из-за гололеда ухудшается гидроизоляция кровли и быстрее портится рубероид. Своевременная очистка кровли также не улучшает ситуацию, так как в процессе эксплуатации неизбежно повреждается внешний слой кровли.
Сосульки под крышей представляют реальную опасность для проезжающих мимо людей и припаркованных поблизости машин
Избежать такой злополучной участи можно несколькими способами:
- Обеспечьте соответствующую вентиляцию на чердаке. Если температура крыши не выше температуры воздуха, снег на ней не превратится в лед и не образует сосульки. Охладить крышу можно, добавив вентиляционные отверстия на фронтонах или откосах, чтобы холодный воздух беспрепятственно проникал на чердак. Этот способ применяется только при хорошем утеплении пола, иначе тепло из помещения быстро уйдет через потолок. К тому же даже правильно оборудованная вентиляция часто не приносит ожидаемого результата.
- Провести работы по утеплению кровли. Еще один способ сохранить крышу холодной — не допустить повышения температуры кровельного материала нагретым чердачным воздухом. Для этого кровлю изнутри обшивают мембранами, помещая между ними утеплитель. Этот путь требует значительных затрат времени и денег, так как хорошие материалы довольно дороги. Кроме того, ошибки в установке теплоизолятора и системы вентиляции могут привести к образованию плесени на чердаке и в доме. В умеренном климате надлежащая изоляция может почти полностью исключить вероятность образования льда, за исключением дней с особенно неблагоприятной погодой. В более холодных регионах иногда необходимо сознательно организовать теплопотери, чтобы на крыше скапливалось меньше снега.
- Обработайте рубероид химическим средством — эмульсией антифриза. Такие составы наносят на поверхность самолетов, чтобы на них не скапливался лед на больших высотах. Средство действенное, но слишком дорогое. Кроме того, за зиму защитную пленку необходимо несколько раз обновлять, а сам технологический процесс требует участия специалистов. Из-за этих нюансов химические антифризы на крышах обычно не используют.
- Оборудовать электроимпульсную систему антифриза. Он был разработан в шестидесятых годах прошлого века для нужд авиации. Нагревательный блок системы состоит из индукторов (без сердечниковых электромагнитных катушек), закрепленных под карнизом кровли. При подаче на катушки короткого импульса в них возникают кольцевые токи, которые кажутся ударяющими по кровельному материалу. В результате такой обработки лед на крыше превращается в крошки и крошится. Эта система не может предотвратить образование льда, но не требует постоянного потребления энергии. К сожалению, из-за дороговизны комплектующих такие системы также используются редко.
- Активный обогрев необходим, когда предыдущие методы не могут дать положительных результатов из-за особенностей климата, сложной конструкции кровли, дороговизны или других факторов. Чаще это происходит в регионах, где температура часто меняется с положительной на отрицательную и наоборот. Кроме того, отопление — единственный способ предотвратить нарастание льда в желобах и, таким образом, снизить вероятность протечек зимой.
Если вы уверены, что ваша крыша должным образом утеплена и вентилируется, но сосульки продолжают появляться, единственное решение — активный обогрев. Конечно, это потребует определенных затрат энергии, но вам не придется лично убирать снег и лед, а также рисковать быстрым разрушением кровли и здоровьем окружающих.
