Обозначение элементов на схемах: нормы по ГОСТу для предохранителей, выключателей, пускателей

Нормативные документы

Учитывая большое количество электрических элементов, из-за их буквенно-цифровых (далее ВО) и условно-графических (УГО) обозначений, были разработаны некоторые нормативные документы, исключающие расхождения. Ниже представлена ​​таблица с основными стандартами.

Таблица 1. Правила графического обозначения отдельных элементов на электрических и принципиальных схемах.

Номер ГОСТ	Краткое описание
2 710 81	В этом документе содержатся требования ГОСТ к БО различных типов электрических элементов, в том числе электроприборов.
2 747 68	Требования к размеру отображаемых элементов в графической форме.
21 614 88	Принятые стандарты электрических схем и электромонтажа.
2,755 87	Отображение на схемах коммутационных аппаратов и контактных соединений
2 756 76	Стандарты обнаружения частей электромеханического оборудования.
2 709 89	Этот стандарт регулирует стандарты, согласно которым соединения контактов и проводов показаны на схемах.
21,404 85	Условные обозначения оборудования, используемого в системах автоматизации

При этом следует учитывать, что базовый элемент со временем меняется, в результате вносятся изменения в нормативные документы, хотя этот процесс более инертный. Возьмем простой пример, УЗО и дифавтоматы широко используются в России уже более десяти лет, но до сих пор нет единого стандарта на эти устройства по ГОСТ 2.755-87, в отличие от автоматических выключателей. Вполне возможно, что в ближайшее время эта проблема будет решена. Чтобы быть в курсе таких нововведений, профессионалы следят за изменениями нормативных документов, любителям этого делать не нужно, достаточно знать расшифровку основных обозначений.

Приборы и функции

На схеме показаны дополнительные данные, с помощью которых описываются функции элементов. Электронные устройства и устройства зарубежных компаний используются в офисах и частных домах. Чтобы понимать символы qf на схемах и рисунках, необходимо знать расшифровку используемых значков.

Много информации содержится в буквенных обозначениях разъемов питания, которые определены стандартами. Для их отображения используются латинские символы в виде 1 или 2 букв, что соответствует ГОСТ 2.710-81. Например, буква A означает «Устройство», а буква B означает преобразователи, отличные от генераторов.

В то же время он интегрирован с аналогичными измерительными датчиками. Все используемые буквы объединены в таблицу:

1. А — приборы: лазеры, мазеры, усилители.
2. Б — микрофоны, звукосниматели, динамики.
3. В — конденсаторы разной емкости.
4. D — микросборки: устройства задержки и памяти.
5. Е — элементы, оказывающие на цепь разные нагрузки.
6. F — обозначение предохранителей на схеме и в устройствах защиты.

В группу G входят генераторы, блоки питания, аккумуляторы. Измерительное оборудование и инструменты входят в группу Z. Выключатели, реле, звонки обозначаются буквой Q. Все резисторы имеют маркировку R. Под S понимаются коммутационные устройства.

Другие буквы

Двухбуквенные обозначения элементов считаются более точной расшифровкой, в отличие от однобуквенных символов. Некоторые группы состоят из наборов обозначений. Маркировка осуществляется в виде общего кода, дополнительных букв. Они описывают характеристики каждого отдельного элемента схемы.

Если у вас есть большой опыт составления и расшифровки схем, вы можете узнать больше об участниках цепочки.

Все обозначения в таблице прописаны по ГОСТ 2.710-81:

1. А — устройства общего назначения.
2. Б — различные типы преобразователей, датчиков измерения и индикации.
3. ВА — магнитострикционные устройства.
4. BB — ионизирующие детекторы.
5. ВD — сельсин.

К другим группам относятся двигатели, измерительные приборы, усилители, счетчики. Группа QF — короткие замыкания. Выключатели разных типов обозначаются S. Вторая буква зависит от нескольких факторов:

• давление;
• положения;
• частота вращения;
• температура.

Трансформаторы сгруппированы T. Все коммуникационные устройства показаны на диаграмме U. В этот список входят модуляторы, демодуляторы, дискриминаторы, выпрямители, инверторы. Все полупроводники и вакуумные устройства отображаются в системе V. Световые элементы обозначают W:

• короткие замыкания — МЫ;
• клапаны — WK;
• трансформаторы — WS.

Электрики и инженеры оценивают контактные соединения отдельно. Они могут быть выдвижными, токоприемными.

На схеме обозначению подлежат штыри, розетки и другие соединения, в том числе механические высокочастотные. Электромагниты отображают Я. Фильтры, различные элементы ugo, упоры находятся в группе Z. Кварцевые упоры отображаются как ZQ. Все устройства и их комплектующие маркируются в схеме с учетом ГОСТ 2.710-81. Полный список можно найти в справочных материалах.

Графические обозначения

Схема подключения представлена ​​в виде текста, с помощью которого можно описать работу электрических устройств или их комплексов. Для этого специалисты используют определенные символы. С их помощью можно лаконично выразить схему.

Чтобы пользователь прочитал такой текст, необходимо знать правила чтения схемы, алфавита. Символы обозначают условное обозначение и правила расшифровки комбинаций. Основой схемы и схемы являются графические обозначения предохранителей и других устройств, включая различные соединения между ними.

С помощью современной системы можно узнать основные функции устройств. Все перечисленные данные отображаются в специальных таблицах, написанных в руководствах. Для графического отображения элементов используются геометрические фигуры, в том числе квадраты, круги. Зная основные требования к конструкции, вы можете самостоятельно составить графическую визуализацию схемы с ее элементами.

Их сочетание по стандартам позволяет представлять различные устройства, устройства и аппараты, машины, обмотки с их подключениями. В условных графических дисплеях также используются специализированные шрифты. Принято различать 3 типа контактов:

• закрытие;
• открытие;
• переключение.

Виды электрических схем

В соответствии с правилами ЕСКД схемами являются те графические документы, на которых с использованием принятых обозначений отображаются основные элементы или узлы конструкции, а также ссылки, их связывающие. Согласно принятой классификации выделяют десять типов схем, три из которых чаще всего используются в электротехнике:

• Функционально, он показывает узловые элементы (изображенные в виде прямоугольников), а также соединяющие их линии связи. Особенностью такой схемы является минимум деталей. Для описания основных функций узлов отображающие их прямоугольники подписаны стандартными буквенными обозначениями. Это могут быть различные части изделия, различающиеся по своему функциональному назначению, например, автоматический диммер с фотореле в качестве сенсора или обычный телевизор. Пример такой схемы представлен ниже.
  Пример функциональной схемы телевизионного приемника
• Базовый. Этот тип графического документа подробно описывает как элементы, использованные в дизайне, так и их связи и контакты. Электрические параметры некоторых элементов можно посмотреть прямо в документе или представить отдельно в виде таблицы.
  Пример принципиальной схемы фрезерного станка

Если на схеме изображена только силовая часть установки, то она называется однолинейной, если показаны все элементы, то она завершена.

Пример однолинейной схемы

• Схемы подключения. В этих документах используются условные обозначения элементов, то есть указывается их расположение на плате, способ и последовательность установки.
  Схема подключения стационарного детектора горючих газов

Если на чертеже изображена разводка в квартире, то на плане указывается расположение осветительных приборов, розеток и прочего оборудования. Иногда можно услышать, как такой документ называется схемой электроснабжения, это неверно, так как последняя отражает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можно переходить к обозначениям указанных на них элементов.

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2.702-2011 и ГОСТ 2.701-2008 учитывают этот вид электросхемы как «макет» при проектировании конструкций и зданий, необходимо руководствоваться стандартами ГОСТ 21.210-2014, в которых указано «СПДС.

Изображения на условных графических схемах разводки и электрооборудования ». Документ установил УГО на планах прокладки электрических сетей для электрооборудования (лампы, выключатели, розетки, электрические щиты, трансформаторы), кабельных линий, шин, автобусов.

Использование этих обозначений используется для составления чертежей электрического освещения, электрооборудования, электроснабжения и других планов. Использование этих обозначений также используется в основных однолинейных схемах электрических щитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Контуры всех изображенных устройств в зависимости от насыщенности информации и сложности конфигурации принимаются по ГОСТ 2.302 в масштабе чертежа исходя из реальных размеров.

Условные графические обозначения линий проводок и токопроводов

Условные графические изображения шин и шинопроводов

ВАЖНО: Расчетное положение сборной шины должно точно совпадать на схеме с точкой крепления.

Условные графические изображения коробок, шкафов, щитов и пультов

Условные графические обозначения выключателей, переключателей

На страницах документации ГОСТ 21.210-2014 на переключатели кнопочные, диммеры (диммеры) отдельное обозначение не дается. В некоторых схемах в соответствии с п. 4.7 нормативного акта используются произвольные обозначения.

Условные графические обозначения штепсельных розеток

Условные графические обозначения светильников и прожекторов

Обновленная версия ГОСТа содержит изображения светильников с люминесцентными и светодиодными лампами.

Обозначения на электрических схемах. Общие сведения.

Доброго времени суток дорогие друзья. В этой статье разберем обозначения на схемах подключения. Считывание электрических цепей — чрезвычайно важный навык специалистов по КИПиА, электриков, электриков, проектировщиков электрических устройств, схем и сетей. Однако для человека без специальной подготовки зачастую даже простейшая электрическая схема (особенно ее элементы) оказывается совершенно непонятным продуктом чьей-либо профессиональной деятельности.

Обозначения на электросхемах имеют давнюю историю: в советское время развитие приборостроения и электротехники было одним из военно-стратегических направлений, и ему придавалось большое значение. В связи с этим требовалось единое понимание значения элементов схемы. Поэтому необходимо было создать единое графическое обозначение электрических элементов, правила составления электрических схем. Работы выполнялись Государственным комитетом СССР по стандартизации в рамках Единой системы конструкторской документации (ЕСКД) и ГОСТ.

В рамках данной статьи невозможно учесть все тонкости обозначений, правил, принципов построения электрических схем, поскольку ГОСТ — довольно объемный документ с обилием обозначений и графических пометок.

Электрическая проводка на чертежах

Электрическая проводка — это общий термин, относящийся к проводникам с низким сопротивлением, которые передают электрический ток от одного элемента схемы к другому, например, от источника к потребителю или от трансформатора к переключателю с дальнейшим распределением. Это наиболее примитивное объяснение, поскольку существует большое количество типов электрических кабелей. В голове непрофессионала сразу возникает образ проводов с полимерной изоляцией, идущих к выключателю где-то от стены.

Как это ни странно звучит, но медные следы на текстолитовой плате — тоже вариант электропроводки. А также высоковольтные линии электропередач. На схемах обозначение электрических кабелей часто выполняется в виде линии, ведущей от одного элемента схемы к другому.

Строго говоря, ГОСТ предлагает разделить обозначения проводов на группы:

Термин «схема подключения» не является полностью правильной терминологической единицей, так как «разводка» в данном случае следует понимать не только сами провода, но и кабели. Если взять этот термин как обозначение на электрических схемах элементов, то список расширится до изоляторов, трансформаторов, защитных и заземляющих устройств и так далее.

О розетках

всем известно, что розетка — это вилочное устройство, предназначенное для нежесткого соединения (с возможностью отключения вручную) электрической сети (цепи) с приемником или устройством управления. Графическое изображение розетки на схеме регулируется ГОСТом, который устанавливает правила изображения устройств и устройств для внутреннего освещения и потребления энергии.

Розетки делятся на группы:

• для открытой установки
• для скрытого монтажа
• блоки с выключателем и розеткой

В каждой группе есть подвиды в зависимости от полярности и наличия защитного контакта:

• униполярный
• биполярный
• биполярный с защитным контактом
• трехполюсный
• трехполюсный с защитным контактом

О выключателях

Выключатели — это устройства для размыкания участка электрической цепи в ручном или автоматическом режиме. Как и розетки в электрической цепи, выключатели (вместе с выключателями) обозначаются в соответствии с их рабочими параметрами и конструкцией, а также степенью защиты.

• униполярный
• двойной униполярный
• униполярный тройной
• биполярный
• трехполюсный

Обозначение выключателя на схеме подключения также регламентируется ГОСТом, устанавливающим правила изображения приборов и устройств внутреннего освещения и энергопотребления.

Устройства защиты

К защитным устройствам относится ряд устройств многоразового и одноразового использования, совершенно разных по конструкции, сферам применения, быстродействию, надежности, условиям эксплуатации, а также с учетом многих других параметров.

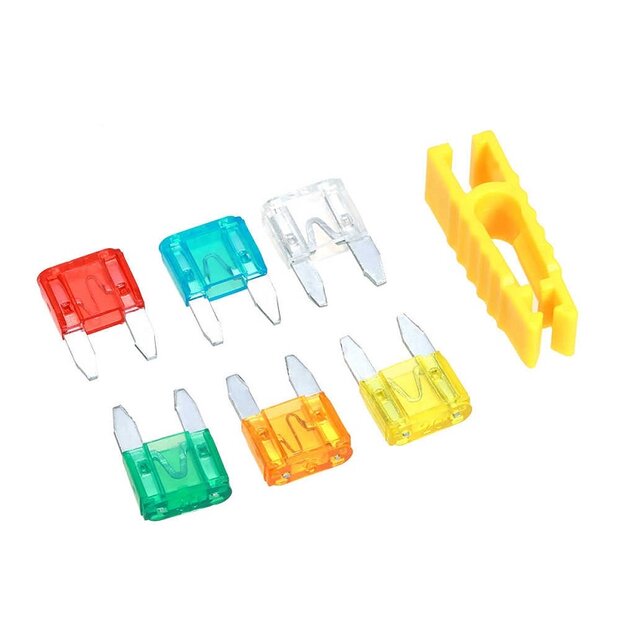

Например, всем знакомы предохранители в бытовой технике, одноразовые предохранители в старых квартирных распределительных щитах. Известны также автоматические выключатели различных типов и конструкций. Высоковольтные выключатели, разрядники и другие защитные устройства менее известны широкому кругу людей.

Основная функция всех защитных устройств — принудительное прерывание участка электрической цепи при внезапном увеличении токовой нагрузки или внезапном повышении положительного напряжения. Обозначения других типов устройств защиты цепей от перегрузки регламентируются другими нормативно-техническими документами.

Токоведущее, коммутационное, осветительное оборудования



Стол. Условные графические изображения электрооборудования и разводки полов. Выписка из ГОСТ 211614-88.

Имя	Изображение	Габаритные размеры, мм
1	2	3
Линии проводов и жил
Металлическая проволока (общее изображение) допускается: указывать над рисунком данные разводки линии (род тока, напряжение, материал, способ прокладки, марка разводки и т.д.); указать количество кондукторов в очереди благодарностями		Толщина 1.0
Примеры		Также
цепь 110 В постоянного тока
трехпроводная линия
Линия цепи управления
Сетевая линия для аварийной эвакуации и аварийного освещения
Напряжение в сети 35 В и ниже
Заземление и заземляющая линия
Заземлители
Металлоконструкции, используемые в качестве заземляющих и заземляющих линий
Прокладка проводов и кабелей
Открытая трассировка проводника		Толщина 1.0
Открытая трассировка нескольких проводников
Открытая прокладка кондуктора под полом
Открытая прокладка нескольких проводов под полом
Уплотнение кабеля и фиксация конца кабеля
Коробка проводка
Коробка проводка
Вертикальная разводка
Публикация получает более высокую оценку или исходит из более высокой оценки
Электропроводка некачественная или некачественная
Ремень пересекает отметку, показанную на плане, сверху вниз или снизу вверх и не имеет горизонтальных участков на этом плане
Разводка труб (общая картина)
Настенная проводка
Разводка в насадке через потолок
Сборные шины и их разводка (общее изображение)		Толщина 2,0
Сборные шины в изоляторах		Диаметр 5.0
Сборные шины или шинопроводы на стеллаже		Диаметр 4.0
Сборные шины или шины на подвесах
Сборные шины или шинопроводы на кронштейнах
Линия тележек
Секционирование троллейбуса
Секционирование троллейбуса		Радиус 2,5
Ящики, щиты, ящики с оборудованием, шкафы, щиты, консоли
Распределительная коробка		Диаметр 5.0
Вводная коробка
Щит основного рабочего освещения
Панель освещения групповой работы
Щит группового аварийного освещения
Ящик для оборудования
Шкаф, панель, панель управления, панель одностороннего обслуживания, местный пост управления
Шкаф, двухсторонняя сервисная панель
Шкаф, панель, панель управления, односторонняя многопанельная сервисная панель. Пример: панель из четырех секций
Шкаф, панель, панель управления, панель с несколькими двухсторонними служебными панелями. Пример: панель из пяти предметов мебели
Щит открыт. Пример: панель с четырьмя панелями управления
Выключатели, выключатели и розетки
Переключатель (общее обозначение)		Диаметр 2.0
Настенный выключатель со степенью защиты от IP20 до IP23:
униполярный		Также
двойной униполярный		Также
униполярный тройной		Также
биполярный		Также
трехполюсный		Также
Встроенный переключатель со степенью защиты от IP20 до IP23:
униполярный		Диаметр 2.0
двойной униполярный		Также
униполярный тройной		Также
биполярный		Также
Настенный выключатель со степенью защиты от IP44 до IP55:
униполярный		Диаметр 2.0
биполярный		Также
трехполюсный		Также
Двунаправленный переключатель без нулевого положения со степенью защиты от IP20 до IP23:
униполярный		Диаметр 2.0
биполярный		Также
трехполюсный		Также
Двунаправленный переключатель без нулевого положения со степенью защиты от IP44 до IP55:
униполярный		Также
биполярный		Также
трехполюсный		Также
Розетка (общий рисунок)
Поверхность занята со степенью защиты от IP20 до IP23:
биполярный		Также
двойной биполярный		Также
биполярный с защитным контактом		Также
трехполюсный с защитным контактом		Также
Утопленная розетка со степенью защиты от IP20 до IP23:
биполярный
двойной биполярный		Также
биполярный с защитным контактом		Также
трехполюсный с защитным контактом		Также
Электрическая розетка со степенью защиты от IP44 до IP55:
биполярный		Также
биполярный с защитным контактом		Также
трехполюсный с защитным контактом		Также
Блок с переключателями и биполярным розетка со степенью защиты от IP20 до IP23:
выключатель и розетка		Также
два переключателя и розетка		Также
три переключателя и розетка		Также
Блок с переключателями и биполярным розетка для скрытого монтажа со степенью защиты от IP20 до IP23:
выключатель и розетка		Также
два переключателя и розетка		Также
три переключателя и розетка	Также
Светильники и точечные светильники с разделенным изображением по оборудованию и электросетям
Лампа накаливания (общее обозначение)
Светильник с люминесцентной лампой (общее название)
Газоразрядная лампа высокого давления.
Фара, например, с лампой накаливания (общее обозначение)
Лампа накаливания для аварийного освещения
Светильник с люминесцентной лампой для аварийного освещения
Светильник с лампой накаливания для специального освещения (световой индикатор), например, для аварийных выходов
Светильники и точечные светильники с разделенным изображением по оборудованию и электросетям
Лампа накаливания (общее обозначение)		Диаметр 5.0
Светильник с лампой накаливания на кабеле		Диаметр 5.0
Светильник с лампой накаливания на кронштейне, на стене здания, конструкциях наружного освещения
Светильник с люминесцентными лампами. Примечание: Допускается изображение светильника с люминесцентными лампами в масштабе чертежа
Светильник с линейными люминесцентными лампами
Светильник с люминесцентной лампой на кронштейне для внешнего освещения
Светильник с газоразрядной лампой высокого давления на кронштейне для внешнего освещения
Газоразрядная лампа высокого давления на опоре для наружного освещения		Также
Люстра		Также
Светильник — щелевой световод
Отражатель
Группа прожекторов с направлением оптической оси в одну сторону
Группа проекторов с направлением оптической оси во все стороны		Диаметр 6.0
Контрольно-мониторинговое оборудование
Пусковое устройство электродвигателей (общее изображение)
Магнитный переключатель



Стол. Условные графические изображения электрооборудования и разводки полов. Выписка из ГОСТ 21.614-88. Условные изображения

Имя	Изображение
Электроаппараты и электроприемники
Электрооборудование (общее изображение)
Электрическое устройство, например, с электродвигателем
Мультимоторное электрическое устройство
Устройство с генератором
Двигатель — генератор
Сложное трансформаторное устройство с трансформатором. Примечание: Допускается представление маломощного трансформатора без прямоугольного контура
То же самое с несколькими трансформаторами
Комплексный компрессорно-конденсаторный агрегат
Завод по комплексной переработке
Аккумуляторная батарея
Устройство электронагревания (общее название)
Электрооборудование открытых распределительных щитов
Силовой трансформатор:
масло с расширительным бачком
масло без расширительного бачка
Масляный выключатель, напряжение:
6… 10 кВ
35 кВ
110… 220 кВ
Разъединитель, разделитель напряжения 35, 110, 220 кВ
Устройство короткого замыкания, заземлитель напряжением 35, 110, 220 кВ
Автоматический переключатель высокой скорости
Бетонный реактор



Порядок изучения чертежей

Как правильно читать схемы подключения и понимать информацию, представленную на чертеже? Достаточно уметь ориентироваться в условных графических обозначениях ГОСТа, это основа любого разрабатываемого проекта.

Сначала определяется тип рисунка. Согласно ГОСТ 2.702-75 каждому графическому документу соответствует один код. Все схемы подключения имеют обозначение буквы «E» и соответствующее числовое значение от 0 до 7. Схема подключения соответствует коду «E3».

Чтение схемы подключения:

• Визуально ознакомьтесь с представленным рисунком, обратите внимание на указанные примечания и технические требования.
• Найдите на схематическом изображении все компоненты, указанные в списке документов;
• Определить источник питания системы и род тока (однофазный, трехфазный);
• Найдите основные узлы и определите их питание;
• Знать элементы и защитные устройства;
• Изучите указанный в документе способ контроля, его задачи и алгоритм действий. Понять последовательность действий устройства при пуске, остановке, коротком замыкании;
• Проанализировать работу каждого участка цепочки, определить основные составляющие, вспомогательные элементы, изучить техническую документацию перечисленных частей;
• На основании изученных данных статьи сделайте вывод о процессах, происходящих в каждом звене цепи, изображенной на чертеже.

Зная последовательность действий, буквенно-цифровые обозначения, можно прочитать любые схемы подключения.

Виды и типы плавких предохранителей

Для использования в электрических цепях используются разные типы и разновидности ПП. Продукция, производимая в России, различается по типу конструкции:

• заполнены маркировкой ПН-2; ППН, НПН и др.;
• не заполнен (ПР-2).

Понятие наполненности связано с наличием внутри некоторых типов вставок вещества, которое гасит электрическую дугу, возникающую при истощении проводника. Цепь откроется только тогда, когда она исчезнет. Поэтому колбы, наполненные ПП, содержат кварцевый песок. Пустые могут выделять газ, гасящий дугу. Это происходит, когда материал корпуса вставки нагревается.

Помимо видов, существуют виды ПП:

1. Слаботочные используются в маломощных бытовых приборах с током потребления до 6 А. Это цилиндрические вставки с контактами на концах.
2. Печатные платы вилки часто устанавливаются в автомобилях. Название связано с внешним видом: контакты находятся на одной стороне корпуса и вставляются в разъемы, как вилка в розетке.
3. Пробка — обычная в однофазных сетях, электрические вилки для счетчика. Номинальный ток таких вставок 63 А, они рассчитаны на одновременное включение нескольких бытовых приборов. Перегоревшая вставка в таком предохранителе находится внутри керамического корпуса с патроном, 1 контакт остается снаружи, а второй подключается к контактам вилки. При превышении нагрузки деталь перегорает, полностью обесточив квартиру. Электропитание можно восстановить, заменив вставку на новую.
4. По конструкции трубка из ПП напоминает вставку вилки, но закреплена между двумя контактами. Тип такого предохранителя не заполнен, а корпус выполнен из волокна, которое при сильном нагреве выделяет газ.
5. Ножевые предохранители рассчитаны на ток 100-1250 А и используются в сетях, где требуется большая нагрузка (например, при подключении устройства с мощным двигателем).
6. Кварц, наполненный кварцевым песком, применяется в сетях напряжением до 36 кВ.
7. Газогенератор, складной и несгибаемый. При сжигании ПСН разновидности ПВТ происходит мощное газовыделение, сопровождающееся хлопком. ПП применяется в сетях напряжением 35-110 кВ. Номинальный ток такой платы — до 100А.

В зависимости от общей нагрузки в сети устанавливаются разные типы ПП: самые мощные устанавливаются в специальных трансформаторных шкафах, выдерживают ток, соответствующий потребностям жилого района или бизнеса. Монтируются маломощные счётчики — защищают отдельные квартиры. В старых приборах тоже можно установить ПП (слаботочный), но современные технологии редко содержат эти элементы.

Таблицы для выбора диаметра проволоки в зависимости от тока защиты предохранителя

Для ремонта предохранителей на ток защиты от 0.25 до 50 ампер

Токовая защита предохранителя, АмперДиаметр проволоки, мм МедьАлюминийСтальОловянный

0,25	0,5	1.0	2.0	3.0	5.0	7.0	10.0	15.0	20,0	25,0	30,0	35,0	40,0	45,0	50,0
0,02	0,03	0,05	0,09	0,11	0,16	0,20	0,25	0,33	0,40	0,46	0,52	0,58	0,63	0,68	0,73
—	—	0,07	0,10	0,14	0,19	0,25	0,30	0,40	0,48	0,56	0,64	0,70	0,77	0,83	0,89
—	—	0,32	0,20	0,25	0,35	0,45	0,55	0,72	0,87	1,00	1,15	1,26	1,38	1,50	1,60
—	—	0,18	0,28	0,38	0,53	0,66	0,85	1.02	1,33	1,56	1,77	1,95	2,14	2.30	2,45

Для ремонта предохранителей на ток защиты от 60 до 300 Ампер

Токовая защита предохранителя, АмперДиаметр проволоки, мм МедьАлюминийСтальОловянный

60	70	80	90	100	120	160	180	200	225	250	275	300
0,83	0,91	1,00	1.08	1,16	1,31	1,59	1,72	1,84	1,99	2,14	2,28	2.41
1,00	1,10	1,22	1,32	1,42	1,60	1,94	2,10	2,25	2,45	2,60	2,80	2,95
1,80	2,00	2,20	2.38	2,55	2,85	3.20	3,70	4,05	4,40	4,70	5.0	5.30
2,80	3.10	3,40	3,65	3,90	4,45	4,90	5,80	6.20	6,75	7,25	7,70	8.20

Маркировка

При выборе предохранителей важно знать диапазон защиты. Их всего 2: частичное и полное. При частичной защите предохранитель срабатывает только при токах короткого замыкания. Полная защита также включает отключение от перегрузки.

В маркировке поля защиты обозначены буквами «a» (частично) и «g» (полностью). Эти буквы появляются перед числами, обозначающими номинальный ток.

Во-вторых, проставляются английские заглавные буквы, которые означают:

• Г — универсальный предохранитель. Применяется для защиты оборудования: трансформаторов, кабелей, электродвигателей;
• L — для кабелей и панелей;
• Б — защита горного оборудования;
• F — устройство для маломощных цепей;
• М — устройство защиты цепей электродвигателей и коммутационных аппаратов;
• R — устройства защиты полупроводниковых цепей;
• S — мгновенное сгорание от короткого замыкания и среднее время реакции на перегрузки;
• Тр — предохранители трансформатора.

Иногда на вставки наносятся только номинальные значения тока. Эти предохранители используются только для защиты от короткого замыкания.

Миниатюрные предохранители маркируются в соответствии с требованиями ГОСТ Р МЭК 60127-1-2005. Этот стандарт определяет номинальный ток и номинальное напряжение.

Перед указателем номинального значения тока проставляются буквенные символы:

• FF — сверхбыстрые предохранители;
• F — быстродействующие предохранители;
• М — полумедленный;
• Т — замедлился;
• ТТ — супер медленный.

допускается цветовая маркировка. Пример такой маркировки показан на рис.4.

Рис. 4. Цветовая маркировка миниатюрных предохранителей

Графические обозначения

Каждый вид графического документа имеет свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для различных типов электрических цепей.

Примеры УГО в функциональных схемах

Ниже представлен рисунок, на котором показаны основные компоненты систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации по ГОСТ 21.404-85

Описание обозначений:

• A — Базовые (1) и разрешенные (2) изображения устройств, установленных вне электрического щита или распределительной коробки.
• B — То же, что и точка A, за исключением того, что элементы находятся на консоли или на электрической панели.
• С — Визуализация направленных механизмов (МИ).
• Г — Влияние ГИ на регуляторный организм (далее РО) при отключении питания:

1. Открытие РО
2. Закрытие РО
3. Положение РО остается неизменным.

• E — IM, на котором также установлен ручной привод. Этот символ может использоваться для любой позиции RO, указанной в пункте D.
• F- Отображение полученных линий связи:

1. Общий.
2. Во время перехода связи нет.
3. Наличие подъезда на перекрестке.

УГО в однолинейных и полных электросхемах

Для этих схем существует несколько групп условных обозначений, мы приведем самые распространенные. Для полной информации необходимо обратиться к нормативным документам, номера госстандартов будут указаны для каждой группы.

Запасы энергии.

Для их обозначения приняты символы, показанные на следующем рисунке.

Блоки питания УГО на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

• А — источник постоянного напряжения, его полярность обозначается символами «+» и «-».
• V — значок электричества, обозначающий переменное напряжение.
• C — символ переменного и постоянного напряжения, используется в случаях, когда устройство может питаться от одного из этих источников.
• D — Дисплей батареи или гальванический источник питания.
• E- символ многоэлементной батареи.

Линии связи

Ниже показаны основные элементы электрических разъемов.

Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

• A — Общий дисплей, адаптированный для различных типов электрических соединений.
• B — токовая или заземленная шина.
• C — Обозначение экрана, он может быть электростатическим (обозначен символом «E») или электромагнитным («M»).
• D — символ Земли.
• E — Электрическое соединение с корпусом устройства.
• F — На сложных схемах из нескольких составных частей указывается разрыв связи, в таких случаях «X» — это информация о том, где будет продлена линия (обычно указывается номер элемента).
• G — Перекресток без связи.
• H — Подключение на перекрестке.
• Я — ветки.

Обозначения электромеханических приборов и контактных соединений

Ниже приведены примеры обозначения магнитных пускателей, реле и контактов устройств связи.

УГО, принятый для электромеханических устройств и контакторов (ГОСТ 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

• А — обозначение катушки электромеханического устройства (реле, магнитного пускателя и т.д.).
• Б — УГО приемной части электротепловой защиты.
• С — отображение обмотки прибора с механической блокировкой.
• D — контакты коммутационных аппаратов:

1. Закрытие.
2. Вы открываете.
3. Переключение.

• E — Символ для обозначения ручных переключателей (кнопок).
• F — Групповой переключатель (переключатель).

УГО электромашин

Вот несколько примеров визуализации электрических машин (далее ЭМ) в соответствии с действующим законодательством.

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

• А — ЭМ трехфазный:

1. Асинхронный (короткое замыкание ротора).
2. То же, что и пункт 1, только в двухскоростной версии.
3. Асинхронная ЭМ с фазным ротором.
4. Синхронные двигатели и генераторы.

• Б — Коллектор, источник питания постоянного тока:

1. ЭМ с возбуждением постоянным магнитом.
2. ЭМ с катушкой возбуждения.

Обозначение электродвигателей на схемах

УГО трансформаторов и дросселей

Примеры графических символов для этих устройств можно найти на следующем рисунке.

Правильное обозначение трансформаторов, катушек индуктивности и индуктивностей (ГОСТ 2.723-78)

Описание обозначений:

• A — Этот графический символ может обозначать индуктивность или обмотки трансформатора.
• Б — Дроссель, имеющий ферримагнитный сердечник (магнитопровод).
• C — Визуализация трансформатора с двумя катушками.
• D — Устройство с тремя катушками.
• E — символ автотрансформатора.
• F — Графическое отображение ТТ (трансформатор тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор данных UGO электронных компонентов показан ниже. Тем, кто желает ознакомиться с этой информацией, рекомендуется ознакомиться с ГОСТами 2.729 68 и 2.730 73.

Примеры условных графических обозначений электронных компонентов и средств измерений

Описание обозначений:

1. Электрический счетчик.
2. Изображение амперметра.
3. Прибор для измерения сетевого напряжения.
4. Температурный датчик.
5. Постоянное сопротивление.
6. Переменное сопротивление.
7. Конденсатор (общее название).
8. Электролитическая емкость.
9. Обозначение диода.
10. Светодиод.
11. Изображение диодной оптопары.
12. Транзистор УГО (в данном случае npn).
13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме изображены электрические лампы.

Пример того, как обозначают лампочки на схемах (ГОСТ 2.732-68)

Описание обозначений:

• А — Общий вид ламп накаливания (ЛН).
• Б — ЛН как сигнализатор.
• C — Обозначение типа газоразрядных ламп.
• D — Газоразрядный источник света высокого давления (на рисунке показан пример конструкции с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических символов, приведем примеры визуализации розеток и выключателей.

Пример изображения на схеме подключения розеток скрытого монтажа

Как показано, розетки других типов легко найти в нормативных документах, имеющихся в сети.

Наименование выключателей скрытого монтажа

Обозначение розеток и выключателей

Обозначения условные графические в схемах. Разрядники. Предохранители

ГОСТ 2.727-68

УДК 62 (084.11): 006.354

Группа Т52

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ НА СХЕМАХ. Разрядники; переключатели

Единая система конструкторской документации. Графические обозначения на схемах. Япы, разгрузчики и суда

Дата введения 01.01.71

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом по стандартам, измерениям и измерительным приборам при Совете Министров СССР;

2. УТВЕРЖДЕНО И ВЫПОЛНЕНО постановлением Комитета стандартов, измерений и измерительных приборов при Совете Министров СССР от 13.08.68 №. 1289;

3. ЗАМЕНИТЬ ГОСТ 7624-62 в части разд. 7;

4. ИЗДАНИЕ (май 2002 г.) с поправками, n. 1, 2, утверждены в декабре 1980 г., октябре 1993 г. (ИУС 3-81, 5-94);

Этот стандарт применяется к ручным или автоматизированным цепям для продуктов всех отраслей промышленности и конструкций и устанавливает условные графические символы для разрядников и предохранителей.

(Редакция доработанная, изм. №1, 2)

1. Обозначения элементов электровакуумных аппаратов — по ГОСТ 2.731-81. 2. Обозначения защитных и испытательных разрядников приведены в таблице. 1. 3. Обозначения высокочастотных разрядников приведены в таблице. 2.

2, 3. (Редакция доработанная, изм. №1)

4. Обозначения предохранителей приведены в таблице. 3.

(Редакция доработанная, изм. №2)

Таблица 1

Имя	Обозначение
1. Искровой разрядник: а) с двумя электродами. Общее обозначение
б) симметричный с двумя электродами
в) с тремя электродами
2. Разгрузчик. Общее обозначение. Примечание: При необходимости уточнения типа разрядника используются следующие обозначения:
а) трубчатый разгрузчик
б) вентильные разрядники и магнитные клапаны
в) искровой разрядник шара
г) искровой разрядник возбужден
д) угольный разрядник
е) электрохимический разрядник
Примечание к пп в — е. Допускается заключать обозначение в прямоугольник
г) вакуумный разгрузчик
з) двухэлектродный ионный разрядник, заполненный газом
i) управляемый ионный разрядник
к) шариковый искровой разрядник с запальным электродом
л) симметричная газовая ловушка
м) трехэлектродный газовый разрядник
1. Узкополосный разрядник: а) с внешним резонатором
б) с внутренним резонатором; Примечание: при обозначении реконфигурируемой ловушки обозначение настройки (стрелка) указывается на изображении элемента, с помощью которого выполняется настройка, например:
настройка осуществляется изменением размера разрядного промежутка разрядника
настройка осуществляется резонатором
2. Включение узкополосного искрового разрядника в волновод: а) связь через отверстие связи
б) связь через кольцо связи
3. Широкополосный разрядник: а) защита приемника
б) блокировка передатчика
в) предварительная защита получателя
4. Двойной разрядник: а) защита приемника
б) блокировка передатчика

Таблица 3

Имя	Обозначение
1. Неисправность предохранителя
2. Предохранитель является плавким предохранителем. Общее обозначение
Примечание: в обозначении предохранителя допускается указывать жирной линией ту сторону, которая остается под напряжением
3. Плавкий предохранитель: а) инерционный предохранитель
б) огнеупорный
в) быстродействующий
4. Термобатарея (безопасность)
5. Предохранитель с сигнализатором: а) с независимой сигнальной цепью
б) с общей цепью сигнализации
в) без указания цепи сигнализации
6. Выключатель-предохранитель
7. Отсоедините предохранитель
8. Трехфазный выключатель с автоматическим отключением любым из предохранителей
9. Выключатель-разъединитель (с предохранителем)
10. Взрыватель ударного типа: а) общее обозначение
б) с трехполюсным сигнальным контактом
в) с независимой цепью сигнализации
