Подключение саморегулирующего греющего кабеля для труб между собой и к сети своими руками

Подготовка

Перед тем, как приступить к установке CSR, необходимо продумать всю проделанную работу

сделано с трубопроводами:

• Изоляция.
• Источник питания.
• Инструментальная работа.

Перед началом установки необходимо завершить установку всех инструментов и проверить трубопровод высокого давления.

Заземляющая оплетка

Если кабель проложен по пластиковой трубе без клапанов или металлических зажимов, многие заземляющие проводники даже не будут подключены.

Нагревательный кабель работает без сбоев при отключенном заземлении. В этом случае оплетка служит только дополнительной механической защитой.

Есть даже дешевые саморегулирующиеся кабели, которые вообще не имеют оплетки.

Ошибка №7

Если труба металлическая или обогрев встроен в водопровод, то такой обогрев ни в коем случае нельзя использовать без заземления.

Как мы уже говорили ранее, заземляющий провод на шнуре питания должен быть самым длинным. Это необходимо для того, чтобы соединительные втулки не располагались на одном уровне.

В этом случае муфта будет слишком толстой. Положите перетяжку на землю и вставьте саму жилу в другую втулку.

С обратной стороны заплетите скрученную косу в косичку.

Ошибка №8

При этом не оставляйте большого запаса и ненужных колец, которые впоследствии не позволят более высокой термоусадке плотно «усадиться.

Обожмите стык плоскогубцами. Термическая усадка наверху действует как механическая защита.

Герметизация соединения здесь не так важна. Наконец, сдвиньте внешнюю втулку и изолируйте все три втулки и само соединение.

Ошибка №9

Здесь самое главное прогревать рукав, начиная с центра, постепенно продвигая фен к краям, а не наоборот.

Внутри не должно быть воздушных карманов или пузырей. А на концах термотрубки должны появиться капли клея.

Чтобы гильза надежно прилегала и держалась «как перчатка», перед установкой рекомендуется отшлифовать точки на внешней оболочке кабеля.

Кроме того, пока стык еще горячий, его можно затянуть по краям плоскогубцами.

Но это при условии, что ваш кабель не круглый.

Где располагается кабель

Его можно установить несколькими способами:

• По поверхности трубы.
• Спираль.

Последний вариант выбирают только тогда, когда сложно найти определенный вид.

Линейный монтаж

Уложенный вдоль трубы, он должен находиться в нижней части трубы. Поэтому механические повреждения исключены.

Как установить и подключить резистивный провод своими руками

Для монтажа часто выбирают линейный метод, при котором проволока размещается и фиксируется снаружи трубы. Если он пластик, то у материала низкая теплопроводность — добиться хорошего нагрева можно, точно соблюдая технологию. Высокая теплоотдача достигается за счет использования специальных труб с заглубленным каналом под греющим проводом.

Линейная сборка ТЭНа осуществляется в следующей последовательности:

1. Снизу по всей длине полимерного трубопровода в полосу наклеивается алюминиевая фольга — это увеличивает теплоотдачу. С металлическими трубами этого делать не обязательно. Они чисты от ржавчины и всего, что может повредить изоляцию.
2. Натяните нить. Каждые 30 см обматываем скотчем. Если мощности одного провода недостаточно, проложите 2 и более параллельно, но с промежутком между ними.
3. Сверху по трубопроводу наклеивается алюминиевая лента. Они стараются обеспечить плотный контакт между кабелем и трубой. Провода датчика температуры и того же закреплены отдельно поперечными лентами.
4. Кроме того, электрический кабель фиксируется пластиковыми хомутами, если нет плотной внешней теплоизоляции. Они будут удерживать нити в случае отслоения алюминиевой фольги.
5. По окончании монтажа устанавливается теплоизолятор, стягиваемый хомутами.

Второй способ установки нагревательного кабеля для водопровода — по спирали. Его использование увеличивает обогрев в целом или в особо опасных местах входа в дом, положение кранов. Проволока укладывается аккуратно, без резких перегибов.

Монтаж спирального нагревательного кабеля.

Работа выполняется в таком порядке:

• пластиковая трубка оборачивается по всей длине металлизированной лентой;
• электрический кабель наматывается спиралью;
• закреплен липкой лентой по всей длине;
• термодатчик и его провода фиксируются хомутами;
• установить изоляцию, закрепить стяжками.

удобнее сначала отпускать спиральную намотку электрического кабеля с провисанием, а затем постепенно тянуть вверх по очереди, достигая плотного контакта с трубой. При этом фиксируется нить. Расстояние между витками 4-5 см. У входа в коммуникации в доме, в местах установки запорной арматуры, они более плотно наматываются.

В установке термодатчика есть тонкость: он изолирован от электрического кабеля, но не обязательно от трубы. Термостат устанавливается в помещении, примыкающем к электрическому щиту или внутри него, если устройство оборудовано подходящей опорой. Они подключаются к сети через автомат мощностью 6 А. Рекомендуется установить более близкое УЗО большего диапазона с током утечки 30 мА. Кабель и датчик подключаются согласно схеме на термостате.

Спиральная установка

Когда необходимо сделать спиральную систему, расход также значительно увеличивается. Расчет ведется по определенной формуле:

Требуемое количество кабеля = общая длина трубки x коэффициент спиральности.

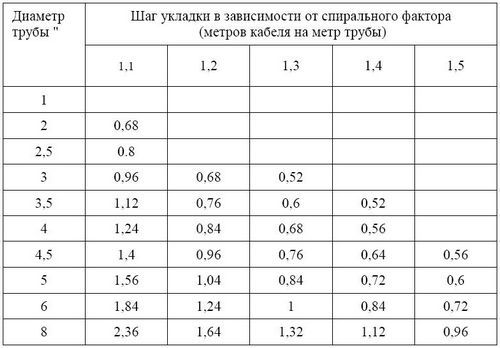

Шаг спирали определяется по таблице, в которой учитывается диаметр трубы.

Почему необходимо использовать кабельные нагреватели?

Многие крупные сооружения, расположенные снаружи, подвержены обледенению с последующим возникновением аварийной ситуации:

1. карниз крыши. Мороз и сосульки портят крышу и в случае падения опасны для находящихся внизу людей;
2. дренажная система. Лед вызывает деформацию или растрескивание желобов, а также ухудшается отвод влаги;
3. подъезд, пешеходные дорожки. Они становятся скользкими, что приводит к травмам людей;
4. водоснабжение, канализация, др трубопроводы, резервуары. Ледяная пробка забивает трубопровод, и в случае образования сильного льда конструкция разрушается (при замерзании вода расширяется).

С помощью нагревательных кабелей организовываются полы с подогревом. В отличие от «теплого пола» из воды, такая система проще в установке и не грозит протечек.

Принцип работы

Сверхмощная система отопления работает следующим образом. Нагревательный провод имеет постоянное значение сопротивления. Включение-выключение происходит от реле в диапазоне 5-15 ° С.

Саморегулирующийся трос работает иначе. Основными элементами ТЭНа являются два провода — фазный и нулевой. Они заполнены полупроводниковым составом, который пропускает ток и нагревается. Полупроводник в зависимости от температуры меняет свое сопротивление: оно увеличивается в холодную погоду (кабель начинает нагреваться) и уменьшается в жаркую погоду.

Этапы монтажа греющей системы

Рассмотрим устройство трубопроводной системы отопления изнутри на примере водопровода. Для такой трубки лучше взять саморегулирующуюся нить в пищевых ножнах.

Этап #1 — покупка нужных материалов

При покупке кабеля сразу определяем необходимый метраж, который равен длине трубы, которая нуждается в обогреве. Вместе с кабелем лучше приобрести необходимые для монтажа расходные материалы: комплект муфт, сальник и отрезок провода с европейской вилкой.

Также может пригодиться тройник, если он не находится в предполагаемом месте установки, и УЗО на 10 мА. Чтобы правильно вставить кабель, требуется буква T. Последний нельзя пропускать через трубку, изогнутую под прямым углом. Поэтому вместо предполагаемого входа лучше сначала установить тройник, а потом делать вход через него.

Саморегулирующийся кабель требует питания для работы. Поэтому для него отведена отдельная строка. И, несмотря на наличие двойной изоляции к нагревательному проводу, в схему подключения необходимо включить УЗО и выключатель, предохраняющий эту линию от случайного повреждения оболочки.

Этап #2 — подготовка кабеля к установке

Следует помнить, что саморегулирующиеся кабельные системы не умирают только от частого подключения и отключения кабеля. Столь же вредно неправильное соединение шнура питания и некачественная заделка, чреватая коротким замыканием.

необходимо правильно утеплить, используя хорошие расходные материалы. Когда производитель не предоставил достаточно клея, возникают плохие сопряжения. Это тоже причина, которая лежит в руках мастера, особенно если он все соединил без опыта и неправильно.

Чтобы подготовить нагревательный провод к вводу в трубопровод, вам понадобятся:

• завершить финальную печать;
• установите на кабель переходной комплект;
• подключите шнур питания с саморегулирующейся вилкой.

Давайте подробнее рассмотрим, как правильно заизолировать конец провода.

Галерея изображений Фотография из Сначала снимаем верхнюю изоляцию-оболочку примерно на 4,5 см. Металлические жилы оплетки не требуются для заземления с этой стороны, поэтому мы обрезаем их заподлицо с изоляционной оболочкой. Снимаем оболочку с матрицы, действуя аккуратно, чтобы не повредить проводники с двух его концов… Затем отрезаем часть матрицы с проводником с шагом: один будет короче, а второй длиннее. Так обжимаем, если специального инструмента нет, можно взять плоскогубцы. Дожидаемся остывания, обрезаем лишнее, теперь поверх предыдущей оболочки надеваем термоусадочную трубку большего диаметра, накладывая ее дальше на защитную оболочку кабеля. Нагрейте, отожмите, удалите излишки. Или вы можете использовать термоусадочный колпачок. Оплетка из оплетки, отрезанная заподлицо с изоляционной втулкой. Укоротите одну сторону формы. Используйте плоскогубцы, чтобы обжать конец нагретой термоусадочной трубки. Полностью изолируйте конец нагревательного кабеля с помощью большой термоусадочной трубки

Если каждый этап заделки выполняется с осторожностью, герметичность этого устройства будет гарантирована. Правда, при условии использования надежного клеевого набора стыков от надежного производителя.

Теперь вам нужно соединить силовой кабель с нагревательным кабелем, чтобы обеспечить нагревательный кабель необходимой для его работы мощностью.

необходимо заранее подготовить силовой кабель, на конце которого евроразъем, предварительно отрезав жилы для соединения с нагревательным проводом. Важно освободить каждую из них от оболочки, снять изоляцию

Но на этом этапе удобнее будет надеть сальник, или его еще называют пенетратором или петлей. Каждую часть необходимо носить, строго следуя инструкциям производителя.

После того, как вы нанесете врезку на провод, можно приступать к сращиванию шнура питания. Если вы приобрели готовый комплект, в котором уже подключен кусок кабеля с вилкой на конце, в этом шаге нет необходимости.

Подождав, пока прилагаемая термоусадочная трубка для изоляции соединения остынет, можно переходить к следующему шагу.

Этап #3 — размещение системы внутри трубы

Как только подготовка системы отопления завершена, трубы можно вводить.

Для этого необходимо придерживаться следующих правил:

• провод трос только через тройник;
• избегайте участков с прямыми и острыми углами;
• не дергайте и не применяйте силу.

Введение начинается путем проталкивания изолированного конца через тройник в водопроводную трубу. Протолкнув в трубу весь отрезок греющего кабеля, необходимо обеспечить герметичность в месте ввода.

Схема размещения системы в трубе с использованием одного прохода: комплект / сквозной сальник. Этот комплект состоит из наружной и внутренней втулки, одной наружной резьбы, двух латунных шайб и резиновой или силиконовой прокладки с центральным отверстием

На этом этапе прокладки кабеля прокладка поможет обеспечить герметичность системы. Необходимо аккуратно затянуть все крепежи, сначала затянув стяжную втулку руками, а затем затянув соединение гаечным ключом.

Резиновая прокладка внутри сальника станет плоской, обеспечивая герметичность.

Перед герметизацией входа убедитесь, что проход не касается муфты — место соединения силового кабеля с греющим кабелем необходимо снять с втулки с наружной резьбой 5-10 см

Перед размещением системы отопления необходимо убедиться, что кабель не проходит через запорную арматуру, что категорически запрещено.

Как сделать обогрев теплицы?

Теплая почва в теплицах позволяет собирать урожай раньше и благотворно влияет на слабые или капризные растения. В связи с тем, что потребуется обогревать большую площадь, целесообразнее выбирать резистивный нагревательный кабель. Мы уже объяснили, как это сделать. Осталось правильно уложить его внутри теплицы.

1. Плодородный слой почвы снимают на 30-35 см.
2. Участок 5 см засыпан песком.
3. Слой пенополистирола армирован армирующей сеткой.
4. Кабель проложен змейкой (шаг 15-20 см).
5. Слой влажного песка (5 см).
6. Еще один слой проволочной сетки защитит кабель от повреждения ножом.

Сверху все покрывается удаленным плодородным слоем.

Монтаж греющего, саморегулирующегося кабеля для обогрева труб

Чтобы трубы не замерзли, их нужно утеплить. Для этого используется очень простой и относительно недорогой метод. По ним прокладывают нагревательный кабель. Этим методом можно нагреть:

• Канализационные трубы.
• Гидравлическая система с технической и питьевой водой.

На рынке представлено много типов. Однако самые оптимальные свойства — саморегулирующиеся. Для его работы не нужно устанавливать дополнительный термостат. Хорошо прогревают даже очень холодные участки трубы. Поскольку подключить греющий кабель несложно, необязательно вызывать специалиста, а все работы провести самостоятельно.

Подготовка

Перед тем, как приступить к установке CSR, необходимо продумать всю проделанную работу

сделано с трубопроводами:

Перед началом установки необходимо завершить установку всех инструментов и проверить трубопровод высокого давления.

Где располагается кабель

Его можно установить несколькими способами:

Последний вариант выбирают только тогда, когда сложно найти определенный вид.

Линейный монтаж

Уложенный вдоль трубы, он должен находиться в нижней части трубы. Поэтому механические повреждения исключены.

Спиральная установка

Когда необходимо сделать спиральную систему, расход также значительно увеличивается. Расчет ведется по определенной формуле:

Шаг спирали определяется по таблице, в которой учитывается диаметр трубы.

Виды фиксации

КСО обычно подключают к трубе несколькими способами:

• Лента из стекловолокна с клейкой поверхностью.
• Алюминиевая полоса.

Дополнительно могут быть установлены пластиковые хомуты. Но должны быть соблюдены некоторые условия. Допустимая температура нагрева захвата должна быть выше температуры нагрева кабеля и трубопровода. Необходимо соблюдать и надежно фиксировать расстояние примерно 300 мм.

Полезные советы

Во избежание поломок нельзя скреплять:

Клейкая алюминиевая лента используется только в том случае, если этого требует проект. В большинстве случаев его устанавливают на пластиковые трубы, чтобы преодолеть термоизоляционный эффект пластика.

Схема подключения греющего кабеля

Подключить CSR довольно просто. На токопроводящие жилы кабеля необходимо подать напряжение 220 вольт. Нагревающий конец должен быть хорошо изолирован, чтобы проводники не соприкасались.

Если есть заземление, оно обязательно должно иметь специальную оплетку.

Способ подключения зависит от нескольких факторов:

• Где он будет установлен.
• Доступные инструменты.
• Наличие расходных материалов.

Схема подключения для любого способа одинакова. Если косы нет, ее жилки просто прикладывают к натяжению.

Противоположный конец обязательно изолируют.

Токопроводящие жилы должны быть надежно защищены от соприкосновения друг с другом.

Если нагревательный кабель имеет экран заземления, его необходимо заземлить. Если заземление невозможно, экран просто срезают.



Подробнее о подключении можно узнать на сайте: http://zona-tepla.ru/podklyuchenie-greyushhego-kabelya/

Подключение к сети альтернативный способ

Мы взяли вот такой кабель:

Нагревательный провод (3) и проводники (1 и 2), по которым протекает ток, нельзя замыкать

1. Вот как выглядит конец.
2. Я почистил это.
3. С помощью такой клеммной колодки я подключил ее к проводу.

Противоположную сторону необходимо утеплить. Запрещается перемыкать проводники. И мы должны убедиться, что они не соединены мостом в какой-либо среде. Для этого можно купить специальную вилку. Стоят они около 300 рублей каждый. Но все это можно сделать самостоятельно с помощью подручных средств, например термоусадочной трубки и теплового пистолета.

1. Тепловая пушка.
2. Термоусадочная трубка.
3. Конец изолированного кабеля.

Заглушка изготавливается следующим образом. Ставим термоусадочную трубку. Нагреваем феном. Далее заполняем всю конструкцию термофеном.

Та же процедура может быть проделана с клеммной колодкой, к которой подключен кабель питания. Так же на всякий случай можно все обмотать малярным скотчем. Если условия эксплуатации тяжелые.

В какой зоне устанавливают

Любая зона обледенения должна быть оборудована нагревательным кабелем. В желобах желобов требуется мощность не менее 300 Вт из расчета на один квадратный метр.

Для обогрева выхлопных труб монтируют одновременно 2 штуки мощностью 20 Вт на квадратный метр.

Нагрев крыши ниже по потоку будет обеспечивать мощность в диапазоне 250-300 Вт на квадратный метр. Установка производится сверху и снизу.

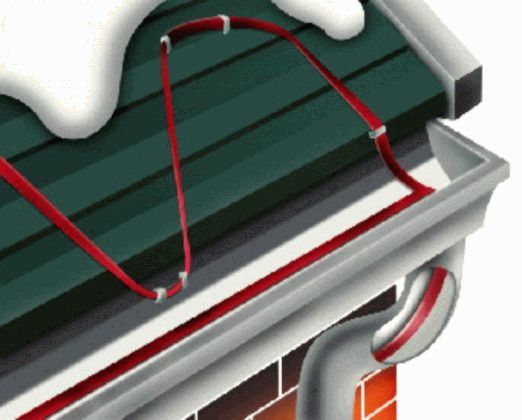

Водосточный желоб, выполненный в форме «змейки», обогревается кабелем, проложенным по самому краю.

• Крестиком отмечены участки, в которых не рекомендуется наматывать кабель, так как он может быть поврежден.
• Трубопровод должен быть теплоизолирован.
• В таблицах указана длина, которую необходимо уложить на 1 м трубы. В случаях, когда требуется намотка, в скобках указывается шаг установки в метрах.
• Для тех диаметров труб, для которых не указаны значения расхода, следует использовать более толстую изоляцию.
• Расчет длин нагревательного (греющего) кабеля действителен для теплоизоляции с теплопроводностью не более 0,05 Вт / (м * К).

Виды фиксации

КСО обычно подключают к трубе несколькими способами:

• Лента из стекловолокна с клейкой поверхностью.
• Алюминиевая полоса.

Дополнительно могут быть установлены пластиковые хомуты. Но должны быть соблюдены некоторые условия. Допустимая температура нагрева захвата должна быть выше температуры нагрева кабеля и трубопровода. Необходимо соблюдать и надежно фиксировать расстояние примерно 300 мм.

Плюсы и минусы кабельного обогрева

Такие системы имеют множество преимуществ и недостатков. К преимуществам использования таких систем можно отнести:

• доступность;
• большой выбор утеплителей;
• простота использования;
• низкое энергопотребление.

Недостатком такого способа нагрева является летучесть.

Отключение электроэнергии может привести к замерзанию труб, поэтому необходимо провести тщательную изоляцию. Кроме того, саморегулирующийся нагревательный кабель стоит дорого. В сочетании с дорогими соединительными материалами цена такой системы отопления может быть высокой.

Основные способы и виды прокладки

Решая, как правильно проложить кабель в трубопроводе, исходите из его назначения, расположения, наличия дополнительной изоляции и мощности утеплителя. При прокладке применяется линейный и спиральный монтаж, а кабель размещается внутри или снаружи водопровода. Основным условием монтажа является запрет использования металлических материалов и полимерных липких лент для крепления кабеля, также недопустимо его пересечение с контактными поверхностями.

Рис. 13 Прямая установка и подключение нагревательного кабеля

Линейный монтаж на подземных трубопроводах

Решая, как подключить нагревательный кабель для водопровода, чаще всего выбирают линейный монтаж, который относится к основным типам соединения водонагревателя и трубопровода, при этом провод укладывается на поверхность и фиксируется ленточным клеем.

Заметным недостатком метода является то, что пластиковые трубы имеют низкую теплопроводность, и не всегда можно получить необходимый нагрев, просто поместив кабель на их оболочку.

добиться большей теплоотдачи можно с помощью специальных труб с утопленным каналом — электрический кабель, расположенный внутри них, излучает гораздо больше тепловой энергии. При установке используется скотч из алюминиевой фольги; Процесс установки водонагревателя на подземный трубопровод состоит из следующих операций:

1. При линейной прокладке кабель укладывается с обратной стороны трубопровода, для этого по всей длине наклеивается полоса алюминиевой фольги — это необходимо для увеличения теплоотдачи к полимерным трубам, имеющим низкую теплопроводность.
2. Кабель обматывают изолентой поперечного сечения с шагом 300 мм, чтобы обеспечить хорошее натяжение и идеальную посадку без зазоров.
3. Сверху по всей длине кабеля наклеивается алюминиевая лента, обеспечивающая его плотный контакт с поверхностью трубопровода; при наличии датчика температуры его провод и измерительный элемент соединяются отдельно поперечными зажимами.
4. Затем кабель дополнительно фиксируется по всей длине нейлоновыми стяжками (фиксация производится при отсутствии плотной внешней изоляции) — это предотвратит его отслоение, если алюминиевая лента потеряет адгезионные свойства из-за высоких температур или старения в процессе эксплуатации.
5. По окончании работ на трубопровод кладут теплоизолятор и фиксируют клеем или хомутами. Если используются два и более проводов, то они закрепляются снизу одинаково на некотором расстоянии друг от друга.

Рис. 14 Спиральная намотка и подключение нагревательного кабеля от морозильных труб

Спиральная установка на трубы под землей

Спиральная установка позволяет увеличивать мощность обогрева по всей длине или на отдельных участках трубопровода (расположение запорной арматуры), намотка на подземный пластиковый трубопровод осуществляется в следующем порядке:

1. Оберните трубку по всей длине позиции кабеля малярной лентой. Количество (шаг) витков для конкретного диаметра трубы определяется по таблице.
2. Электрокабель наматывается спиралью и фиксируется липкой лентой по всей длине, при необходимости дополнительно фиксируется пластиковыми стяжками с шагом 300 мм, под которыми также прокладываются провода датчика температуры.
3. Сверху кладут утеплитель из твердой оболочки, соединяя его сегменты методом вставки в паз и закрепляя сверху лентой.

Рис. 15 Внутренняя установка и подключение нагревательного кабеля — тройники переходные

Прокладка внутри трубы

Внутренняя прокладка в трубопроводах — недорогой и эффективный способ борьбы с промерзанием, при этом следует учитывать, что кабель занимает определенное пространство в трубопроводе, что снижает его сечение и, как следствие, давление в трубопроводе. Поэтому его укладывают в трубы диаметром от 1 дюйма и более короткими движениями по направлению течения воды, при использовании в колодцах эффективна вертикальная прокладка.

Для ввода в трубопровод используется специальная арматура с герметичными прокладками (сальниками), через которые пропускается провод, на трубопровод устанавливается резьбовая ветвь для соединения арматуры.

Если ствол предварительно установлен для прокладки электрического кабеля, используйте встроенные тройники с углом выхода кабеля 30, 45 и 90 градусов. Для внутренней прокладки используется только саморегулирующийся электрический кабель, не имеющий датчика температуры, препятствующего протеканию жидкости в трубах; опускается внутрь без фиксации в свободном положении.

Рис. 16 Как установить нагревательный кабель в трубу ПНД своими руками

Наружный монтаж кабеля на поверхностных трубопроводах

На одной ферме иногда возникает необходимость изолировать отдельные участки поверхностных металлических трубопроводов, при этом следует соблюдать следующие рекомендации:

• Для обеспечения более плотного соприкосновения металлические трубы необходимо очистить от ржавчины, окалины, грязи, кабель закрепить стяжками или металлизированной липкой лентой.
• Часто применяется комбинированная намотка на трубопровод: на прямых участках провод укладывается линейно, в местах установки запорной арматуры наматывается по спирали.
• Существуют различные способы намотки проводов, имитирующие спиральную (волновую) намотку, они по-разному используются на трубопроводах и клапанных блоках. При установке кабеля необходимо соблюдать следующие условия:

1. диаметр изгиба не должен быть меньше его 6 диаметров, а растягивающая нагрузка не должна превышать 15-25 кг, в зависимости от модификации.
2. Температура воздуха при установке не должна опускаться ниже -5 С — в большинстве случаев при таких температурных показателях работа с холодной проволокой затруднена из-за того, что она становится жесткой и плохо гнется, свободно прилипая к нагретой поверхности.

Рис. 17 Монтаж и крепление электрического нагревательного кабеля на открытом воздухе

Виды фиксации нагревательного кабеля

Основной метод крепления резьбы на пластиковых трубах — это приклеивание скотчем, который кладется под резьбу и на ее поверхность. Тот же метод можно использовать для соединения с трубами с металлической поверхностью или с помощью изоленты. Во многих случаях пластиковая трубка полностью оборачивается металлизированной лентой — это способствует увеличению теплоотдачи и равномерному нагреву всей поверхности.

Во избежание разрыва контакта провода в трубопроводе при потере свойств скотчем его дополнительно фиксируют пластиковыми стяжками, при этом запрещается использовать металлические хомуты без прокладок, острые края которых могут повредить оболочку кабеля.

Рис. 18 Подключение нагревательного кабеля к источнику питания с помощью термоусаживаемой оболочки

Полезные советы

Во избежание поломок нельзя скреплять:

• Стальная лента.
• Проволока.
• Виниловая лента.
• Скотч.

Клейкая алюминиевая лента используется только в том случае, если этого требует проект. В большинстве случаев его устанавливают на пластиковые трубы, чтобы преодолеть термоизоляционный эффект пластика.

Схема подключения греющего кабеля

Подключить CSR довольно просто. На токопроводящие жилы кабеля необходимо подать напряжение 220 вольт. Нагревающий конец должен быть хорошо изолирован, чтобы проводники не соприкасались.

Если есть заземление, оно обязательно должно иметь специальную оплетку.

Способ подключения зависит от нескольких факторов:

• Где он будет установлен.
• Доступные инструменты.
• Наличие расходных материалов.

Схема подключения для любого способа одинакова. Если косы нет, ее жилки просто прикладывают к натяжению.

Противоположный конец обязательно изолируют.

Токопроводящие жилы должны быть надежно защищены от соприкосновения друг с другом.

Если нагревательный кабель имеет экран заземления, его необходимо заземлить. Если заземление невозможно, экран просто срезают.

Подробнее о подключении можно узнать на сайте: http://zona-tepla.ru/podklyuchenie-greyushhego-kabelya/

Подключение к сети альтернативный способ

Мы взяли вот такой кабель:

Нагревательный провод (3) и проводники (1 и 2), по которым протекает ток, нельзя замыкать

1. Вот как выглядит конец.
2. Я почистил это.
3. С помощью такой клеммной колодки я подключил ее к проводу.

Противоположную сторону необходимо утеплить. Запрещается перемыкать проводники. И мы должны убедиться, что они не соединены мостом в какой-либо среде. Для этого можно купить специальную вилку. Стоят они около 300 рублей каждый. Но все это можно сделать самостоятельно с помощью подручных средств, например термоусадочной трубки и теплового пистолета.

1. Тепловая пушка.
2. Термоусадочная трубка.
3. Конец изолированного кабеля.

Заглушка изготавливается следующим образом. Ставм термоусадочную трубку. Нагреваем феном. Далее заполняем всю конструкцию термофеном.

Та же процедура может быть проделана с клеммной колодкой, к которой подключен кабель питания. Так же на всякий случай можно все обмотать малярным скотчем. Если условия эксплуатации тяжелые.

В какой зоне устанавливают

Любая зона обледенения должна быть оборудована нагревательным кабелем. В желобах желобов требуется мощность не менее 300 Вт из расчета на один квадратный метр.

Для обогрева выхлопных труб монтируют одновременно 2 штуки мощностью 20 Вт на квадратный метр.

Нагрев крыши ниже по потоку будет обеспечивать мощность в диапазоне 250-300 Вт на квадратный метр. Установка производится сверху и снизу.

Водосточный желоб, выполненный в форме «змейки», обогревается кабелем, проложенным по самому краю.

Важный:

• Крестиком отмечены участки, в которых не рекомендуется наматывать кабель, так как он может быть поврежден.
• Трубопровод должен быть теплоизолирован.
• В таблицах указана длина, которую необходимо уложить на 1 м трубы. В случаях, когда требуется намотка, в скобках указывается шаг установки в метрах.
• Для тех диаметров труб, для которых не указаны значения расхода, следует использовать более толстую изоляцию.
• Расчет длин нагревательного (греющего) кабеля действителен для теплоизоляции с теплопроводностью не более 0,05 Вт / (м * К).

Прямое подключение греющего кабеля без муфт

Есть еще один способ подключения к сети 220В: без муфты. Вопрос в том, зачем мы устанавливаем косяк?

В первую очередь, чтобы убедиться в герметичности соединения. А во-вторых, чтобы сэкономить на нагревательном кабеле и не протащить его в комнату рядом с ближайшей розеткой или панелью.

Но что будет, если эту «картинку» поднести к самому кабелю и поместить прямо на трубу? Это обычная герметичная коробка с винтовыми клеммами внутри.

В этом случае саморез придется обрезать немного длиннее — на 15-20 см. И в конце поставили так называемую финальную пломбу.

Подобные комплекты производит компания Eltherm.

Порядок подготовки и резки кабеля мало чем отличается от предыдущего способа. Снимите внешнюю изоляцию.

Отпускаем косу и скручиваем в жгут.

Вырежьте средний слой и дойдите до матрицы. Затем освобождаем медные жилы и снимаем сердечник матрицы.

Нанесите силиконовый герметик на место разреза и протяните конец «перчатки» по венам”.

Вместо таких специальных перчаток можно использовать тепловые трубки. Поместите по две узких на каждую жилку, а затем по большой поверх них.

После горячей усадки зажмите зазор между стержнями тонкими плоскогубцами, чтобы выступающий клей надежно закрыл стык.

К земле тянут трубу.

После этого все жилки и тесьма прижимаются втулками.

Греющий кабель вставляется в распределительную коробку и сам фиксируется к трубе через Г-образный уголок с помощью хомутов.

Питание на распределительную коробку должно подаваться через УЗО с током утечки 30 мА. Кабель защищен от коротких замыканий и перегрузок автоматом типа «С”.



А еще лучше сразу установить автоматический дифференциал.

Выберите номинал в зависимости от мощности нагрева. Помимо блока питания, не забудьте правильно выбрать сечение силового кабеля 220В. Указанного ранее минимального размера 1,5 мм2 может быть недостаточно.

Ошибка n. 10 Многие забывают о пусковом токе.

Вот измерение потребления небольшого отрезка нагревательного кабеля при включении и через пару минут.

Самозаписывающееся потребление сначала скачет в три раза за короткое время. Например, кабель мощностью 40 Вт / м и длиной 80 метров может показать начальную нагрузку 6 кВт!

Перед прямым подключением всегда необходимо проверять сопротивление изоляции. При испытательном напряжении 2500 В номинальное сопротивление должно быть не менее 10 мОм.

Изоляция испытывается между:

• тесьма и шланг

• оплетка и рабочие жилы

Подключение греющего кабеля к сети и управление температурой

Чаще на рынке можно встретить модификации кабельных нагревателей в комплекте с терморегуляторами, при этом длина кабеля, соединяемого с нагревательными элементами через специальные герметичные соединения, не превышает 3-5 метров.

При обогреве трубопроводов термостат устанавливается в удобном месте, максимально защищенном от вредных факторов окружающей среды (жилой дом), при этом требуется герметичное соединение короткого кабеля с длинным проводом, идущим из дома. Для этого используют бытовой фен, шарниры и специальные зажимы, монтажные работы проводятся следующим образом:

1. Обрежьте жилы подключаемых кабелей на разном расстоянии (в масштабе) и освободите их от изоляции на длину 10 мм.
2. На каждый проводник кладут термоусадочную трубку, сверху на кабель кладут обычную оболочку большого диаметра.
3. Концы ниток вставляют в рукава и фиксируют с одной стороны плоскогубцами, после вставки вторых концов втулку с другой стороны прижимают.
4. Внутренние оболочки небольшого диаметра натянуть на пряди и нагреть феном, после сжатия надеть на сращивание внешнюю оболочку, а также нагреть феном.
5. В саморегулирующихся кабелях необходимо заделать два концевых провода, для этого их обрезают лесенкой, сверху надевают специальную термоусадочную гильзу с закрытым концом и нагревают феном.

Для контроля температуры нагрева используется терморегулятор, который размещается в удобном месте возле электрического щита; для повышения безопасности в его цепь устанавливаются устройства автоматического отключения УЗО, размыкающие цепь при возникновении короткого замыкания в линии.

Рис. 19 Термостаты, к которым подключается нагревательный кабель

Терморегуляторы и датчики для греющего кабеля

Терморегуляторы позволяют в несколько раз снизить затраты энергии при использовании кабельных нагревателей; с их помощью можно включать и выключать температурные ограничения в зависимости от приложения.

Выпускаемые термостаты в зависимости от назначения делятся на несколько групп:

• для полов с подогревом,
• размораживание крыш,
• для систем отопления, водоснабжения и канализации,
• поддержание тепла в трубах горячего водоснабжения.

Основное различие между всеми типами термостатов — это пороги рабочих температур, при использовании в колодцах температура возгорания устанавливается в пределах +2 — +3 градуса, температура отключения +10 C, для экономии электроэнергии пороговые значения могут быть пониженным. Термодатчики с порогами от -15 до +5 С устанавливаются во внешних системах для борьбы с обледенением кровли.

Регуляторы температуры выполнены в виде портативных устройств или датчиков; при использовании многопроводных систем отопления устанавливаются многоканальные устройства, температурный порог которых варьируется в широком диапазоне.

Имеющиеся в продаже термодатчики с двумя проводами и трубкой на конце отличаются принципом действия, наиболее популярны резистивные и полупроводниковые типы. Принцип работы первого основан на изменении электрического сопротивления резистора в зависимости от температуры; в полупроводниковых приборах при изменении температурного режима меняются характеристики pn перехода.

В обоих случаях электрический ток, проходящий через резистор или полупроводник, изменяет свое значение в зависимости от температуры, а электрический сигнал от датчика управляет работой электронной схемы, питающей нагревательный кабель.

Следует отметить, что современные полупроводниковые приборы работают в широком линейном температурном диапазоне от -55 до +150 ° C, имеют высокую точность измерения около 2% и реакцию на изменение температуры 0,125 ° C.

Рис. 20 Подключение нагревательного кабеля и последующие методы изоляции труб

Теплоизоляция греющих кабелей

При прокладке снаружи необходимо использовать теплоизоляцию: она не дает теплу уходить от кабеля в помещении, тем самым повышая эффективность обогрева. При погружении в землю используются жесткие виды водонепроницаемых изоляционных оболочек из пенополистирола, пенополистирола или пенополиуретана.

При прокладке труб снаружи на их утеплитель не оказывается давление грунта, можно смонтировать отапливаемый канализационный ввод в доме с использованием мягких материалов: пенополиэтилена, всех видов минеральной ваты, стекловаты. Также следует учитывать, что толщина защитной оболочки утеплителя при внешней кладке должна быть больше, чем в подземном варианте.
