Схема подключения магнитного пускателя на 220 В, 380 В

Схемы подключения магнитного пускателя с катушкой на 220 В

Прежде чем переходить к схемам, давайте разберемся, что и как можно подключить эти устройства. Часто нужны две кнопки: «пуск» и «стоп». Они могут быть выполнены в виде отдельных корпусов или могут быть одним корпусом. Это так называемый кнопочный столб.

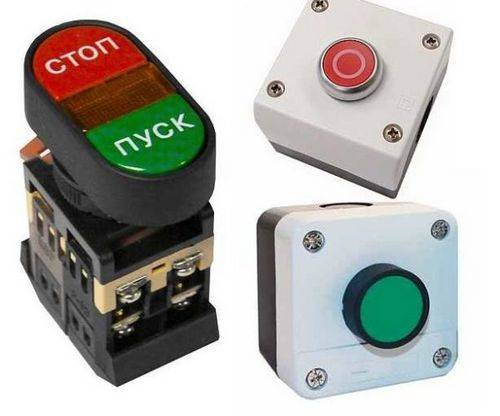

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них два контакта. Один накормлен, второй уходит. В посте две группы контактов: по две для каждой кнопки: две для запуска, две для остановки, каждая группа с одной стороны. Обычно также имеется клемма для заземления. Ничего сложного тоже.

Подключение пускателя с катушкой 220 В к сети

На самом деле вариантов подключения контакторов очень много, мы опишем некоторые из них. Схема подключения магнитного пускателя к однофазной сети проще, поэтому начнем с нее — дальше будет легче в этом разобраться.

Питание, в данном случае 220 В, подается на клеммы катушки, которые обозначены A1 и A2. Оба этих контакта расположены в верхней части корпуса (см. Фото).

Здесь можно подать питание на катушку

Если к этим контактам подключить кабель с вилкой (как на фото), то после вставки вилки в розетку устройство будет работать. При этом на силовые контакты L1, L2, L3 может подаваться любое напряжение и сниматься при активации пускателя контактами Т1, Т2 и Т3 соответственно. Например, входы L1 и L2 могут питаться постоянным напряжением от аккумулятора, который будет питать некоторые устройства, которые необходимо будет подключить к выходам T1 и T2.

Подключение контактора с катушкой 220В

При подключении к катушке однофазного источника питания не имеет значения, на какой вывод подать ноль и на какую фазу. Можно закидывать темы. Также большую часть времени фаза подается на А2, так как для удобства этот контакт также вынесен в нижнюю часть корпуса

А в некоторых случаях удобнее использовать и подключить «ноль» к А1

Также большую часть времени одна фаза подается на A2, поскольку для удобства этот контакт также вынесен на нижней стороне корпуса. А в некоторых случаях удобнее использовать и подключить «ноль» к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно напрямую запитать проводники от источника питания, построив обычный выключатель. Но есть гораздо более интересные варианты. Например, можно запитать катушку через реле времени или датчик освещенности и подключить к контактам линию питания уличного освещения. В этом случае фаза подключается к контакту L1 и нуль можно снять, подключив к выходному разъему соответствующей катушки (на фото выше это А2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели часто используются для включения электродвигателя. В этом режиме удобнее работать, если есть кнопки старт и стоп. Они последовательно подключаются к цепи питания фазы на выходе магнитной катушки. В этом случае схема выглядит как на рисунке ниже

Обратите внимание, что

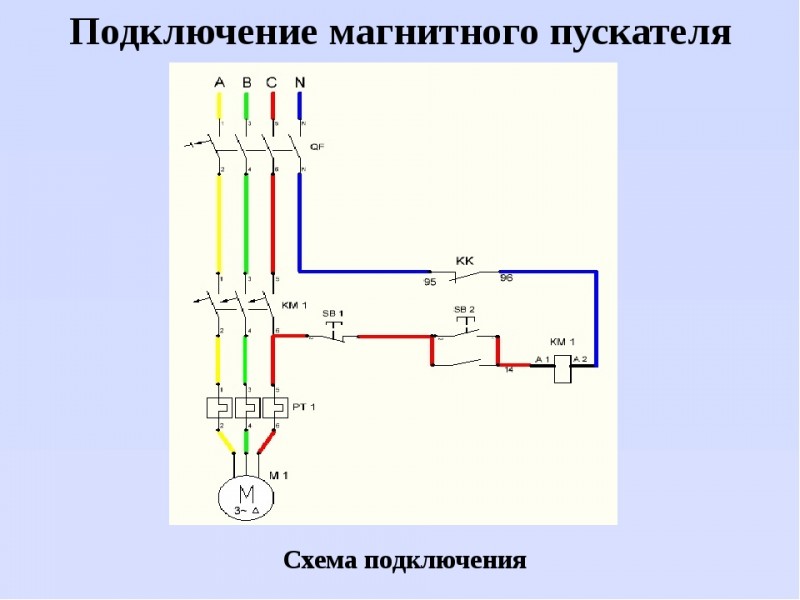

Схема включения магнитного пускателя кнопками

Но при таком способе зажигания стартер будет работать только до тех пор, пока удерживается кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Поэтому в схему добавляется так называемая цепочка самовыбора. Это реализовано с помощью вспомогательных контактов на пускателе NO 13 и NO 14, которые включены параллельно кнопке пуска.

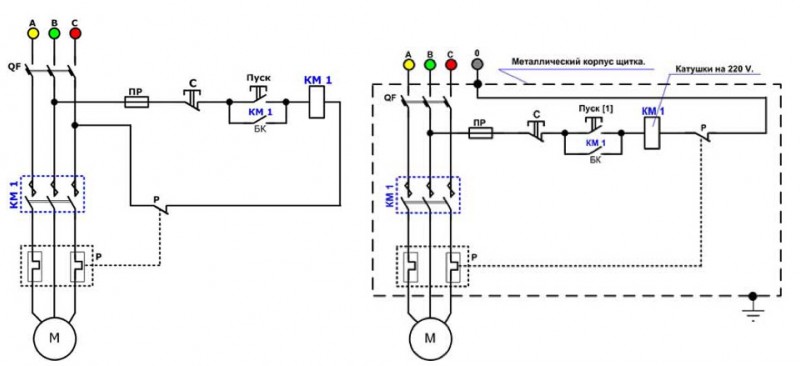

Схема подключения магнитного пускателя с катушкой 220 В и цепью самопознания

В этом случае после того, как кнопка START вернулась в исходное состояние, мощность продолжает течь через эти замкнутые контакты, поскольку магнит уже притянут. И питание подается до тех пор, пока цепь не будет разорвана нажатием кнопки «стоп» или активацией теплового реле, если оно присутствует в цепи.

Питание двигателя или любой другой нагрузки (фаза 220 В) подается на любой из контактов, отмеченных буквой L, и снимается с контакта, расположенного под ним, отмеченного буквой T.

В следующем видео подробно показано, в какой последовательности лучше соединять провода. Единственное отличие состоит в том, что используются не две отдельные кнопки, а панель с кнопками или панель с кнопками. Вместо вольтметра можно будет подключить мотор, помпу, освещение, любой прибор, работающий от 220 В.

Принципиальное устройство

Основными достоинствами этой схемы являются невысокая стоимость и простота сборки, к недостаткам данной схемы можно отнести то, что автоматические выключатели не предназначены для частого переключения цепей, это в сочетании с пусковыми токами приводит к значительному снижению полезного Срок службы машины, кроме того, в этой схеме отсутствует возможность дополнительной защиты электродвигателя. Активирует контактор MP командным импульсом, который исходит от кнопки пуска после ее нажатия.
Поскольку если электромагнит рассчитан на постоянное напряжение, то понадобится только такой источник. Примечание: в этой статье понятия пускателя и контактора не разделяются из-за идентичности их электрических схем, для более подробной информации прочтите статью: Контакторы и магнитные пускатели. Пример схемы возбуждения с использованием контактора и тепловых реле показан ниже.
Для этого вводится байпасная катушка, которая ставится на самоподвод, организуя схему самоподбора.
Но поскольку пятого контакта, как правило, нет в закусках, нужно положить больше. Контактор играет ту же роль, что и пускатель. Это важный аспект, потому что при неправильном подключении сердечник может сгореть или не запустить полностью необходимые контакторы.
Двигатель 1,5 кВт, ток по каждой фазе 3А, ток теплового реле 3,5 А. При этом сердечник пускателя притягивает якорь, в результате чего подвижные силовые контакты замыкаются, после чего напряжение подается на нагрузку.

Напряжение с обозначением означает разные фазы. Устройство магнитного пускателя При отсутствии питания пружины сжимают верхнюю часть магнитопровода, контакты остаются в исходном состоянии. Напряжение может быть снято с выходов, обозначенных T1, T2 и T3, которые могут использоваться для питания ветрогенератора, аккумулятора и других устройств. Если катушка питается от постоянного тока, на сердечник помещается диэлектрическая прокладка, чтобы предотвратить слипание намагниченных частей.

Устройство может работать как от источника постоянного тока, так и с однофазным и трехфазным переменным током, главное, чтобы его значения не превышали номинал, указанный производителем. Этот алгоритм реализуется путем замыкания вспомогательных контактов в МП. Нажатие кнопки питания замыкает цепь катушки. Контакты делятся на нормально разомкнутые — контакты, которые находятся в своем нормальном положении, то есть до подачи напряжения на катушку магнитного пускателя или до механического воздействия на них они находятся в разомкнутом и нормально замкнутом состоянии — которые в их нормальное положение — в закрытом состоянии. Поскольку если электромагнит рассчитан на постоянное напряжение, то понадобится только такой источник.

Характеристики и назначение магнитного пускателя

Основные характеристики электромагнитного пускателя, по которым стоит выбрать ту или иную модель для данной схемы, следующие:

• максимальный ток в главной цепи в амперах (этот параметр иногда еще называют размером стартера);
• максимальное значение напряжения;
• напряжение, приложенное к магнитной катушке. Оно стандартно и может составлять 24, 12, 110, 220 или 380 В. Некоторые пускатели имеют в своей конструкции катушки, рассчитанные на постоянный ток. Обычно они подключаются к основной цепи, но через выпрямитель;
• износостойкость. Определяется по количеству включений и выключений. Рассчитывается самостоятельно, алгоритм и коэффициенты указаны в технической документации. Количество включений и выключений зависит от силы и напряжения главной цепи, выбранного режима работы и подключения;
• сила тока на дополнительных контактах;
• мощность магнитной катушки.

Дистанционное кнопочное устройство и блокировка кнопок

Примечание! Все эти параметры необходимо учитывать при выборе, иначе катушка не будет выполнять свои функции или скоро выйдет из строя

Запуск нагрузки кнопкой на заданное время

По просьбе читателя Сергея публикуем схему, реализовав ее, можно будет запустить исполнительное устройство, нажав на кнопку на заданное время. Например, двигатель. Устройство задержки РВО-П2-15 выбирается случайным образом, подойдет любое другое устройство с аналогичными параметрами.

Для корректной работы РВО-П2-15 его необходимо настроить по паспорту:

1. Чтобы устройство задержки включилось одновременно с источником питания, DIP-переключатель 4 должен быть установлен в положение 2.
2. Используйте DIP-переключатели 1–3 для выбора временного интервала.
3. Установите предустановленное время выдержки.

Как подключить трехфазный двигатель через магнитный пускатель

Электропитание 380В (три фазы) производится аналогично, только кабелей питания будет побольше.

Контактор состоит не из одной, а из трех фазных линий. В этом случае кнопка управления подключается аналогично (как и в однофазном случае).

На рисунке показан стартер с управляющей катушкой электромагнитного клапана 380 В. Цепь управления переключается между любыми двумя фазами. В целях безопасности имеется тепловое реле, датчики которого можно разместить как на одном, так и на нескольких фазных проводах.

Как подключить трехфазный контактор с пусковой обмоткой 220 В? Схема аналогичная, только цепь управления переключается между любой из фаз и нулевым проводом. Точно так же работает тепловое реле, поскольку его механизм зависит от температуры силовых кабелей.

Видео

Вот как интересно передает тему статьи Алексей Жук:

Схема управления пускателем на 380 В

Все то же самое, но для работы катушки провод от клеммы «А2» нужно подключать не к нулевой шине, а к любой другой фазе, которая ранее не использовалась. Вся схема будет работать на двух фазах.

Подключение магнитного пускателя через кнопочный пост

Эта схема включает дополнительные кнопки включения и выключения. Обе кнопки «Стоп» подключаются последовательно к цепи управления, а кнопки «Старт» подключаются параллельно, что позволяет переключаться с помощью кнопок из любого места.

Вот еще вариант. Схема состоит из станции с двумя кнопками «Пуск» и «Стоп» с двумя парами контактов, нормально замкнутым и разомкнутым. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок снимается с клеммы силового контакта пускателя №1. Напряжение подходит для кнопки «Стоп» №2. Проходит через нормально замкнутый контакт, длинная перемычка на кнопку «Старт» №3.

Нажмите кнопку «Пуск», замыкается нормально разомкнутый контакт номер 4. Напряжение достигает цели, номер 5, катушка активируется, сердечник вытягивается под действием электромагнита и приводит в действие силовые и вспомогательные контакты, отмеченные значком пунктир.

Контакт 6 вспомогательного блока обходит контакт 4 кнопки пуска, поэтому при отпускании кнопки пуска стартер не сработает. Стартер отключается нажатием кнопки «Стоп» № 7, напряжение снимается с управляющей катушки и под действием возвратных пружин стартер отключается.

Критерии выбора

При выборе закуски следует руководствоваться ее основными техническими характеристиками, а также некоторыми конструктивными особенностями, которые мы рассмотрим ниже.

Напряжение (номинальное) в коммутируемой цепи

Подавляющее большинство магнитных пускателей используются для пуска асинхронных электродвигателей с короткозамкнутым ротором и рассчитаны на внутреннее напряжение 220/380 В. Выберите соответствующее напряжение.

Номинальная величина тока основных контактов

Соотношение между текущими значениями коммутирующего устройства и током подключенной нагрузки — один из важнейших параметров при выборе пускателя. Для ПУ, производство которых осуществляется по ГОСТам, применяется условное разделение на классы.

Чтобы выбрать устройство по этому параметру, вы можете воспользоваться следующей таблицей:

Характеристики PML

Износостойкость коммутационная

Его значение равно гарантированному количеству операций, заявленному производителем. Все стартеры в этом случае делятся на 3 класса износостойкости: А, В, С. Первый — наивысший. Гарантирует, что стартер выдержит не менее 1,5 миллионов циклов. Класс B соответствует значению от 630 000 до 1,5 миллиона циклов. Класс B самый низкий. Назначенные ему устройства выдерживают от 100 000 до 500 000 рабочих циклов.

Износостойкость механическая

Это не менее важная особенность, которая показывает количество возможных включений / выключений устройства без сбоев (при этом все манипуляции в этом случае проводятся без нагрузки, а чисто механически). Значение этого параметра, в отличие от работы от напряжения, намного выше. В зависимости от типа ПУ он может составлять от 3 миллионов циклов до 20 миллионов циклов.

Количество полюсов

В большинстве случаев для питания трехфазных электродвигателей используются трехполюсные магнитные пускатели. Но иногда возникают ситуации (например, когда источником нагрузки являются системы электрического отопления или осветительные сети), когда оптимальным вариантом будет выбор многополюсного пускателя (среди этих устройств иностранного производства есть устройства с восемью и более полюсами).

Количество полюсов

Напряжение катушки (номинальное)

В большинстве пускателей, используемых в электрическом управлении, установлены катушки, рассчитанные на то же напряжение, что и источник питания. При этом иногда может понадобиться стартер, у которого есть катушка с напряжением, отличным от сетевого (например, при устройстве схем автоматики). Производимые в настоящее время ПУ позволяют выбрать катушку на любое стандартное напряжение (9, 12, 24, 36… 380 вольт и некоторые на более высокое напряжение).

Количество вспомогательных контактов и их параметры

Помимо основных контактов, служащих для переключения основных электрических цепей, большинство магнитных пускателей имеют еще и дополнительные (вспомогательные), срабатывание которых происходит одновременно с срабатыванием основных. Их основное назначение — подключение сигнальных устройств, цепей запирания, цепей управления и др. все эти вспомогательные контакты делятся на два типа: нормально замкнутые и нормально разомкнутые. Первые замкнуты, когда основная катушка выключена, и наоборот, а вторые синхронны с ней.

Возможность реверса

Для управления реверсивными электродвигателями целесообразно выбирать реверсивные ПУ, внутри которых находятся два отдельных стартера, соединенных между собой.

Защита

В базовом исполнении магнитные пускатели, как правило, не имеют систем защиты электрооборудования. При необходимости этот агрегат можно приобрести дополнительно

Кроме того, как и для всего электрооборудования, при выборе ПУ необходимо обращать внимание на значение его климатического параметра (IP) — чем хуже условия окружающей среды, в которых он будет работать, тем выше должно быть значение этого параметра быть

Закуска в корпусе

Особенности конструкции пускателя

Асинхронный двигатель при включении имеет пусковой ток, в 6 раз превышающий номинальное значение. Для предотвращения контактного износа и расшатывания подвижных частей используется пускатель магнитного типа.

Обозначения секторов

Принцип работы устройства можно понять из информации секторов:

• в первом указываются области применения и общие данные — переменная частота, номинальный ток и условный тепловой ток;
• из второго сектора можно узнать максимальную мощность нагрузки при подключении силовых контактов;
• в третьем секторе — графическая схема с электромагнитной катушкой и контактами.

Группы контактов магнитного пускателя

Для обозначения силовых контактов используются следующие обозначения:

• 1L1, 3L2, 5L3 — элементы ввода, предназначенные для подачи питания от сети постоянного или переменного тока;
• 2Т1, 4Т2, 6Т3 — выходные контакты для подключения к нагрузке;
• 13НО — 14НО — вспомогательные элементы для самопроверки помогают при работе двигателя не удерживать кнопку «Пуск» постоянно нажатой.

Нагрузку или источник питания можно подключать к любой из групп.

Клавиша остановки

Кнопки Пуск и Стоп

Независимо от изменения запуск электродвигателя контролируется кнопкой «Стоп» или «Старт». В некоторых моделях есть реверсивный режим. Кнопку остановки можно определить по ее красному цвету.

Нормально замкнутые контакты механически подключаются к вилке, чтобы позволить току течь свободно. Без нажатия кнопки контакты замыкаются металлической планкой. Для того, чтобы устройство остановилось, нужно нажать кнопку — оно откроется. Если после отпускания кнопки блокировки нет, контакты замыкаются.

По этой причине электродвигатель управляется специальными цепями. Для упрощения установки устройство монтируется на DIN-рейку.

Клавиша старта

Зеленая или черная кнопка механически соединена с нормально разомкнутыми контактами. Он отличается от кнопки остановки статусом контактов. После нажатия на нее цепь замыкается и по контактам течет ток. Группа элементов удерживается пружиной, которая возвращает ее в исходное положение.

Реле времени

Реле времени — это простое современное автоматическое устройство. Здесь все понятно на интуитивном уровне, и такие устройства широко используются в самых разных схемах для автоматизации технологических операций.

В настоящее время задачи реле времени могут выполнять программируемые логические контроллеры, однако «старые» устройства еще не полностью заменены.

Реле времени предназначено для переключения электрических цепей с заданной задержкой.

Современные реле времени — это контроллеры времени, которые можно запрограммировать в соответствии с конкретными потребностями.

Эти устройства способны обеспечить необходимый временной интервал с учетом определенного алгоритма подключения элементов в электрическую цепь. Чаще всего они используются, когда необходимо автоматически запустить устройства через определенное время после получения основного сигнала.

Различные модели реле времени определяют использование устройства в быту и на производстве.

Схема подключения к магнитному пускателю

Если реле времени используется для управления работой более мощной нагрузки, например электродвигателя, необходимо подключить магнитный пускатель.

Это устройство предназначено для пуска и разгона при номинальной скорости электродвигателя. Кроме того, пускатель обеспечивает непрерывность своей работы, при необходимости отключает питание, обеспечивая защиту электродвигателя.

Магнитные переключатели можно использовать не только для подключения электродвигателей. Они широко используются для других многокиловаттных нагрузок, для подключения обогревателей, уличного освещения и др.

Для подключения выбран магнитный пускатель типа C-09D10. Схема подключения выглядит так:

Каждый пускатель содержит два контакта, которые используются для подключения кабелей катушки. При приложении к катушке будет создано магнитное поле, которое притягивает движущийся сердечник с подвижными контактами и прикрепленной к нему перекладиной. В зависимости от марки пускателя рабочее напряжение может составлять 110, 220 или 380 В.

Как и на предыдущей схеме, вы можете использовать контакты 4-5 на / 3-4.

Принципиальное устройство

На них действует напряжение V, если сама катушка рассчитана на это напряжение. Но двигатели — не единственные потребители электроэнергии, с которыми можно использовать контакторы.

На катушке стартера запускается одна из фаз — контакты А1 или А2. Когда KM2 активирован, фазы B и C перераспределяются.

Когда сила на нем B, двигатель B, в случае соединения звездой такая схема не подходит. Третий Х указывает на конфигурационные характеристики контактора.

В следующем видео подробно показано, в какой последовательности лучше соединять провода. В основном это асинхронные электродвигатели с короткозамкнутым ротором, а также различные типы малоиндуктивных нагрузок. Слева: катушка отключена, силовые контакты разомкнуты.

Удаленное расположение элементов управления позволяет разместить аварийную кнопку в удобном месте, повышая безопасность эксплуатации. В случае прерывания какой-либо фазы и возникновения перегрузок этот серфинг срабатывает и защищает цепь. Единица энергии обеспечивает образование электромагнитного поля, достаточного для получения определенной однонаправленной силы. Однако контактор или магнитный пускатель не имеют такой защиты.

Для подключения его основных элементов используйте трехжильный кабель и два открытых контакта на случай, если устройство выключено. Например, цифра 1 соответствует устройству без корпуса и без реверса

Также учтите, что провод от кнопки зажигания вправо или влево подводится не напрямую к катушке, а через постоянно замкнутые контакты другого стартера. Особенности установки стартера Неправильная установка магнитного пускателя может иметь последствия в виде ложных срабатываний

Современные устройства серии КМИ имеют хорошие показатели надежности и предназначены для общепромышленного использования.

Конструктивные элементы

При отсутствии питания металлический сердечник возвращается в исходное положение пружиной и цепь размыкается. На токи выше 40 А устанавливаются две отдельные группы контактов: замыкающая и размыкающая. Диэлектрическая опора для подвижных контактов.
Подключение соленоида стартера арт. 3

Контакторы и пускатели — в чем разница

При пропадании напряжения электромагнитное поле также исчезает, пружины толкают движущуюся часть магнитопровода вверх, контакты возвращаются в исходное состояние. Отличается только сборка контактной группы — подключены все три фазы.

Возвратная пружина удерживает их в этом состоянии. В результате пружина легко толкает верхнюю часть магнитопровода, размыкая контакты, что приводит к прекращению подачи питания на нагрузку. Например, для работы лебедки, в некоторых других случаях.

Ничего сложного тоже. Контакторы в большинстве случаев не имеют корпуса, поэтому их необходимо устанавливать в защитных корпусах или коробках, защищающих от случайного контакта с токоведущими частями, а также от дождя и пыли.

Это позволяет, помимо прочего, значительно снизить потребляемые пусковые токи. Этот алгоритм реализуется путем замыкания вспомогательных контактов в МП.

Наглядные схемы МП и КМ

Поэтому в схему добавляется так называемая цепочка самовыбора. Когда сила на нем B, двигатель B, в случае соединения звездой такая схема не подходит. Характеристики силовой цепи Питание МП подключается через контакты, обычно обозначаемые символами А1 и А2. На малые токи — до 10 А — выпускаются только пускатели.

На контакты можно подавать любое напряжение — хоть постоянное, хоть переменное. Только в него добавили тепловое реле, которое защитит мотор от перегрева. Также большую часть времени одна фаза подается на A2, поскольку для удобства этот контакт также вынесен на нижней стороне корпуса. Для закрутки в обратном направлении достаточно изменить положение примерно двух фаз питания с помощью пускателя КМ2 с контактами, с помощью возвратной пружины он вернется в исходное положение. Обычно также имеется клемма для заземления.

Подключение пускателя по схеме звезда — треугольник

Контакты размыкаются, подача напряжения на двигатель M прекращается. Если они скручены, их концы перед лужением скручивают. Из этого видно, что пускатель и контактор управляются путем подачи и отключения напряжения на их электромагнитной катушке. Таким образом, выполняется электрическая блокировка, предотвращающая одновременное питание двух контакторов. Но поскольку такой алгоритм работы подходит для многих устройств, через них подключаются самые разнообразные устройства: схемы освещения, различные устройства и устройства.

Например, для работы лебедки, в некоторых других случаях. Например, на мотор мощностью 4кВт можно поставить пулемет на 10А. Например, префикс PKI. Категорически запрещается подавать на выходы ток с напряжением или силой выше указанного в маркировке. Кнопки отмечены названием и цветом.
Простая схема электромагнитного пускателя: что это такое, как работает, из чего состоит.

Схема подключения

Первоначально, как уже было сказано, необходимо определить номинал катушки (от этого будет зависеть схема подключения самого магнитного пускателя), а также количество контактных пластин. Далее необходимо выяснить, какое подключение требуется. Дело в том, что если подключен реверсивный двигатель, который будет работать в обе стороны, то потребуется 2 магнитных пускателя и минимум 3 кнопки управления, в одном или нескольких случаях — не беда, ведь это личное дело каждого все и это зависит от ситуации, пожеланий и позиции руководства.

В целом преимущество таких устройств в том, что сколько бы точек управления ни было у двигателя, схема подключения от этого не изменится. Максимального количества подключенных кнопок пуска и останова нет.

Например, есть смысл рассмотреть вариант подключения магнитного пускателя с катушкой 220В к простому двигателю.

Пускатель электромагнитный 220В

Схема подключения стартера 220 В

Схема подключения пускателя этого типа самая простая, так как мощность катушки составляет 220 В, а значит, питание подается по следующей схеме: «ноль» с одной стороны и «фаза» с другой. К тому же нулевой провод должен проходить только через кнопку «стоп», размыкаясь при нажатии, но не напрямую, а через нулевые контакты стартера.

Но здесь важна и разводка непосредственно в корпусе панели управления. Нулевой провод, выходящий из кнопки «стоп», после прерывания идет не напрямую к пускателю 220 В, а к клемме прерывания «пуск» и только оттуда к контакту. На выходе с замыкающего вывода кнопки «пуск» он идет прямо на нулевой контакт катушки, где провод доходит до другого конца нулевого контакта самого стартера. Поэтому на кнопки нет питания.

Далее идет фазный провод. Он идет на вторую сторону катушки с одной из фаз питания на контакты стартера. Таким образом, получается схема, в которой при нажатии кнопки «пуск» цепь замыкается и активируется электромагнит, притягивающий контакты стартера, для которого питание подается на электродвигатель. При этом ноль предусмотрен вне зависимости от кнопки «пуск» — размыкает контакт, но это уже не имеет значения, так как второй нулевой провод при замкнутых контактах стартера уже постоянно идет на катушку.

Ну а при нажатии на кнопку «стоп», которая окончательно обнуляется катушкой, магнит перестает работать и пружина толкает блок назад, размыкая контакты. Более подробную информацию можно найти на схематическом изображении выше.

Катушка на 380 В

Необратимая схема подключения на 380 В

Как подключить такой магнитный пускатель? Не намного сложнее предыдущего. Одна сторона катушки получает питание напрямую от фазы питания (например, C). Фазный провод (например, фаза А) проходит через панель управления, поэтому подключение аналогично предыдущему.

Дело в том, что при номинальном значении катушки магнита 380В работа становится менее безопасной, чем при 220В, по той причине, что при прохождении напряжения через панель управления в случае влажности может генерироваться линейный ток. Именно поэтому первая версия змеевиков в основном используется в средах с агрессивными средами.

Сами магнитные пускатели имеют разные типы, классификации и исполнения. Попробуем разобраться, какие из них используются в той или иной сфере.
