Что такое УЗО

Технически отключающее устройство представляет собой механическое устройство, предназначенное для автоматического прерывания электрической цепи при появлении в ней определенного тока небаланса. Такие устройства давно используются профессионалами и доступны во многих моделях: электрики хорошо знакомы с их типами, устройством и принципами работы. Но при установке домашних цепей домовладельцы и нанятые ими мастера часто не до конца понимают, для чего нужно УЗО, и пренебрегают его установкой в ​​цепи, лишая сеть мощной защиты.

особенно важно установить УЗО в цепях питания влажных помещений — в ванной, сауне, бане и тому подобное. Установленные электрические розетки и инженерные сети подвергаются большему риску, поэтому защита сети ванной комнаты абсолютно необходима.

Механизм защищает от:

  • возгорание из-за проблем с питанием;
  • поражение человека электричеством из поврежденной цепи.

Одна из главных инженерных забот электрика — защитить людей от поражения электрическим током. Его решение потребовало много времени и технических исследований. Фактически, даже несмотря на то, что обычные автоматические выключатели идеально контролируют ток нагрузки, они не спасут от опасности человека, который коснется токопроводящей части или кабеля высокого напряжения. Кроме того, эти устройства не способны своевременно реагировать на токи утечки, связанные с нарушением целостности изоляции кабельных систем, и эффективно защищать от возгораний, возникающих по этой причине.

Ситуация улучшилась после разработки УЗО. Они контролируют дифференциальный ток и отключают цепь, когда он достигает определенного установленного значения. Эти устройства получили название УЗО-Д (дифференциал). В советское время УЗО-Д производила промышленность страны на Гомельском электротехническом заводе. В настоящее время на рынке представлены образцы как импортного, так и российского производства.

Также есть УЗО, сочетающие в себе УЗО и привычный переключатель. Они очень популярны для домашней установки.

Виды и типы

Современные производители предлагают самые разные типы и типы УЗО. Двумя наиболее популярными типами устройств с точки зрения внутренней конструкции на рынке электротехнической продукции являются электромеханические (они не зависят от силы тока) и электронные (do). Также различают селективные и противопожарные устройства.

Что такое УЗО - назначение, принцип действия, маркировка и виды

Электромеханическое

Электромеханические УЗО широко применяются и используются в электрических цепях переменного тока. Что вызвало это? Дело в том, что при обнаружении утечки такое устройство сработает, предотвратив печальные последствия даже при малейшем напряжении.

Что такое УЗО - назначение, принцип действия, маркировка и виды

Этот тип УЗО считается стандартом качества во многих странах и является обязательным для широкого применения. Ничего удивительного, ведь такое УЗО сработает даже при отсутствии нуля в сети и может спасти кому-то жизнь.

Электронное

Такие УЗО легко найти на любом строительном рынке. Их отличие от электромеханических — внутри платы с усилителем, для работы которого требуется мощность.

Что такое УЗО - назначение, принцип действия, маркировка и виды

Однако у таких УЗО, как уже говорилось, есть огромный недостаток — не факт, что они будут работать с пропаданием тока (все зависит от напряжения в сети). Если ноль перегорел и фаза осталась, опасность поражения электрическим током никуда не денется.

ПРИМЕЧАНИЕ! Речь идет о достоинствах и недостатках УЗО в целом, а не о конкретных моделях. Если вам очень «повезет», вы можете стать обладателем некачественного УЗО, как электромеханического, так и электронного.

Селективное

Основное отличие селективного УЗО от его «аналогов» заключается в наличии в схеме отсчета времени отключения цепи, питающей нагрузку, то есть селективности. Часто этот параметр не превышает 40 мс. Из этого можно сделать вывод, что селективные устройства не подходят для защиты от повреждений при прямом контакте.

Что такое УЗО - назначение, принцип действия, маркировка и виды

Еще одна особенность селективных агрегатов — хорошая устойчивость к скачкам тока и напряжения (вероятность ложных срабатываний практически равна нулю).

Противопожарное

Как следует из названия, такие УЗО используются в системах электроснабжения квартир и домов для предотвращения пожаров. Однако они не могут защитить человека, так как ток утечки, на который они рассчитаны, составляет 100 или 300 мА.

Что такое УЗО - назначение, принцип действия, маркировка и виды

Обычно эти агрегаты устанавливаются в щитах учета или распределительных щитах пола. Их основная задача:

  • защита входного кабеля;
  • защита линий потребления, в которых не установлена ​​дифференциальная защита;
  • в качестве дополнительного уровня защиты (если базовое устройство внезапно перестанет работать).

Где купить

Оптимальная защита

Используя комбинацию УЗО и обычного автоматического выключателя, можно обеспечить защиту от остаточных токов и перегрузок сети. Существует комбинация УЗО, автомата (УЗО + автомат) и АВДТ, что означает автоматический выключатель дифференциального тока (дифавтомат), позволяющий достичь максимальной степени защиты электрической сети. Чтобы выбрать любую комбинацию устройств, нужно учитывать основные отличия. Также следует изучить основные проблемы домашней сети, которая не является безопасной.

АВДТ или дифавтомат включает в свое устройство УЗО и автоматический выключатель (АВ). Скорость срабатывания выше, чем у УЗО, и составляет примерно 0,04 с. Некоторые модели имеют оперативную память (RAM) и поэтому могут быть активированы, если цепь исправна. Их следует включать не сразу, а через некоторое время.

АВДТ или дифавтомат

Домашняя сеть без защиты

Выбор комбинации устройств защиты должен основываться на общих недостатках незащищенной сети. Также необходимо учитывать момент, когда в доме никого нет, и любая перегрузка сети может привести к короткому замыканию и возгоранию в проводке. Этот фактор может привести к пожару. Основные проблемные места незащищенной электросети:

  1. Перегрузка.
  2. Короткое замыкание.
  3. Дифтоки.

Узо дифференциальное устройствоЕсли в электрической сети есть перегрузка, то в этом случае электропроводка не рассчитана на питание потребителей, подключенных к этому участку цепи. Чаще всего разводка старой конструкции и при подключении мощного потребителя электроэнергии нагревается, оплавляет розетки и замыкает накоротко. Основной метод решения этой проблемы — подключение допустимой мощности, но угадать это сложно из-за старого возраста проводки и поэтому проводку меняют.

Короткое замыкание (КЗ) происходит при максимальном токе и с очень низким сопротивлением. У этого физического явления может быть много причин: прикосновение к проводам под напряжением, попадание пыли, металлических частиц и так далее. Возникновение короткого замыкания приводит к перегреву и оплавлению электрических проводов, возгоранию и поломке бытовой техники.

Когда возникает ток утечки, возникает явление паразитного тока, при котором человек может получить повреждения, короткое замыкание и перегрев электропроводки.

Критерии выбора

Выбирая устройство для электрозащиты, нужно руководствоваться некоторыми правилами. К основным критериям выбора устройств комплексной защиты относятся: конструкция, простота установки, габариты и вес, стоимость, сложность возникновения и диагностики неисправностей, простота подключения.

Для монтажа используются специальные панели, состоящие из модулей. При использовании пары УЗО на одну фазу и переключателей (по 1 на фазу) в панели занимаемое место занимают 3 модуля (1 УЗО и 2 автоматики). Для дифавтомата требуется всего 2 модуля, но есть модели, которые занимают 1 место. Поэтому при необходимости защиты нескольких линий следует делать выбор в пользу дифавтомата.

установить автомат УЗО + 2 и дифавтомат несложно, благодаря удобным фиксаторам и конструктивным особенностям, но при установке есть свои нюансы. На рисунке 3 представлена ​​схема подключения дифавтомата.

От чего защищает узо

Рисунок 3 — Вариант подключения дифавтомата.

Диагностика неисправностей играет важную роль при выборе УЗО или дифавтомата. Общий принцип работы УЗО основан на разомкнутой цепи защищаемой цепи. Если защита сработала, нужно выяснить причину срабатывания. При установке пары УЗО + автоматический выключатель (AB) причину можно найти быстро. При срабатывании УЗО в цепи появляется ток утечки, а при срабатывании автоматического выключателя — перегрузка цепи или короткое замыкание.

С установленным дифавтоматом выяснить почему становится сложнее, но дорогие модели идут с индикацией утечки или короткого замыкания и перегрузки цепи. Если дифавтомат выходит из строя при частых отключениях, элемент термозащиты приходит в негодность. Отремонтировать дифавтомат невозможно и придется покупать новый. Пара УЗО + АВ может выйти из строя АВ, что относительно дешево по сравнению с дифавтоматом.

Расшифровка узо в электрической системеЕще один критерий выбора — стоимость. Стоимость RCD + 2AV меньше RCBO. Также следует учитывать фактор отказа — купить АВ или УЗО дешевле, чем дифавтомат. Рекомендуется покупать качественные устройства, так как при покупке дорогого устройства проблем не возникает. Во всех случаях компании-производители дают гарантию качества на дорогие товары.

Например, рассмотрим следующую ситуацию: необходимо защитить 10 линий, состоящих из 5 групп УЗО и АВ. Общая стоимость рассчитывается следующим образом: 5 * (стоимость 1 единицы УЗО) + 10 * (стоимость 1 АБ). Для защиты этой линии вам понадобится 10 * (стоимость 1 RCBO), так как на 1 линию требуется 1 RCBO. Подставляя затраты в формулы расчета, делается вывод: дифавтоматы использовать не следует, так как они финансово невыгодны. При подключении RCD + 2AV можно сделать больше ошибок, чем при подключении RCBO. Однако если все делать аккуратно, разница видна только в скорости соединения.

Как это работает

Принцип работы УЗО в однофазной сети прост. Устройство обнаруживает электрические токи утечки, идущие на «землю», и отключает цепь. Обнаружение производится по разнице видов токов:

  • вывод энергии от УЗО;
  • вернуться к электрической системе.

В исправной электрической сети эти токи имеют одинаковую силу, но направление должно быть противоположным. Если по какой-то причине произойдет утечка (нарушение изоляции, контакт с проводом и другие ситуации), часть электричества пройдет по новому «каналу» на «землю». Ток, протекающий через УЗО, будет меньше выходного тока. То же самое произойдет после того, как определенная часть, например, корпус или другие токопроводящие детали, окажется под электрическим напряжением.

Разницу в показаниях тока регистрирует трансформаторный блок с кольцевым сердечником. Внутри находится первичная обмотка (нейтраль и фаза). Вторичная обмотка подключена непосредственно к приводу, который размыкает электрическую цепь. Схема будет работать без присутствия человека как источника неисправности, обнаружит утечку и отключит питание от поврежденной линии.

Принцип работы двухфазного УЗО-Д описан выше. Также есть трехфазные устройства защиты: они обнаруживают потери и дисбалансы в распределении нагрузок. Это более совершенные устройства, обеспечивающие дополнительный уровень защиты.

Конструктивное исполнение УЗО

Дополнительные функции механизма защиты помогут вам понять принцип УЗО, то есть воспроизводимый отклик устройства на утечку тока.

Ключевые рабочие узлы включают в себя:

  • трансформатор дифференциального датчика;
  • пусковой орган — механизм, прерывающий неправильно функционирующую электрическую цепь;
  • электромагнитное реле;
  • блок управления.

К датчику подключены противоположные обмотки — фаза и ноль. Во время нормальной работы сети эти полупроводниковые элементы формируют в сердечнике магнитные потоки, имеющие противоположное направление друг к другу. Благодаря этому магнитный поток равен нулю.

Трансформатор УЗО
Трансформатор состоит из замкнутого стального сердечника, на котором размещены две катушки: первичная подключена к источнику переменного тока, вторичная — к нагрузке. Во сколько раз трансформатор увеличивает напряжение переменного тока, во столько же раз уменьшается сила тока

Электромагнитное реле подключено к вторичной обмотке, намотанной на магнитопроводе трансформатора. Если сеть соответствует стандартным условиям эксплуатации, она не используется.

Когда возникает ток утечки, вся работа резко меняется. Фазный и нейтральный проводники начинают пропускать разное количество тока. Теперь также величина силы и направление магнитных потоков на сердечнике трансформатора будут иметь разные параметры.

Во вторичных витках появляется ток, и при достижении заданных значений воспроизводится работа электромагнитного реле. Он совмещен с механизмом спуска. Этот луч реагирует в нужный момент и отключает электросеть.

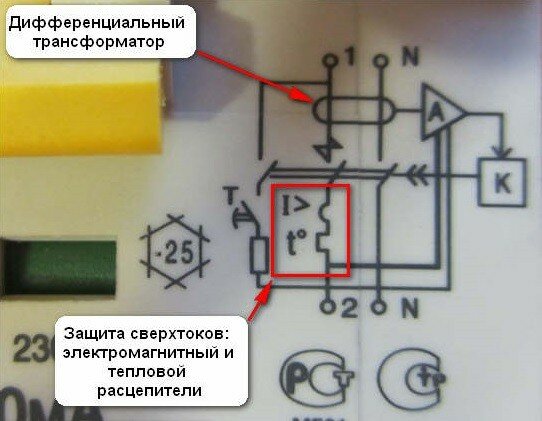

Устройство дифференциальной защиты
Согласно требованиям пожарной безопасности контрольные проверки устройства дифференциальной защиты проводятся регулярно, не реже одного раза в месяц. Для этого в приборе есть специальная кнопка «ТЕСТ»

Испытательный узел представлен механизмом сопротивления: некая нагрузка подключается в обход дифференциального датчика. Этот элемент имитирует ток утечки и, таким образом, контролирует работу устройства. Подробнее о методах верификации мы рассказали в этой статье.

Принцип работы УЗО заключается в следующем: подача питания от фазной линии на управляющий резистор, а затем на нейтральный провод, в обход датчика.

Таким образом, создаются условия для разных токовых индикаторов на входе и выходе устройства. Этот дисбаланс должен привести к запуску установки пожаротушения.

В зависимости от разработчиков схема устройства может отличаться, однако принцип работы УЗО будет одинаковым для всех моделей.

Пример работы УЗО

Приведем небольшой пример типового УЗО-Д. Данный:

  • двухпроводная схема питания 220 В, незаземленная;
  • в качестве потребителя энергии: стиральная машина;
  • выключатель интегрирован в схему.

Обычно УЗО пропускает электричество напрямую и беспрепятственно. Входящие и исходящие токи имеют одинаковое значение. Когда, например, возникает неисправность электродвигателя, на корпус машины будет подаваться напряжение. Прикоснувшись к нему, ничего не подозревающий человек подвергнется сильному удару электрическим током.

Происходит утечка тока и дисбаланс — часть энергии проходит через тело жертвы. В УЗО возвращается меньше электричества, чем осталось, устройство разрывает цепь.

Существуют как простые устройства механической защиты, так и модели с полупроводниковыми контактными выключателями. Также есть версии с более сложной интегрированной логикой. Но электронные более дорогие и требуют дополнительной мощности для поддержания работы схем.

Когда необходимо ставить УЗО

В РФ устройство защитного отключения предусмотрено при прокладке проводки в бытовых сетях, в промышленности. Седьмая редакция ПУЭ (Правил устройства электроустановок) регламентирует использование защитных устройств в любом случае.

В домашней электропроводке несколько устройств сгруппированы вместе в электрической панели на DIN-рейке. Во влажных помещениях приборы монтируют с влагозащитой, есть варианты встроенной установки.

Целесообразность использования УЗО

Подумайте, зачем нужно использовать УЗО и от каких негативных факторов устройство обеспечивает защиту.

Прежде всего, замыкание фазы на электротехнический корпус. В основном к проблемным местам относятся ТЭНы для ТЭНов и стиральных машин. Следует отметить, что пробой образуется только при нагреве тепловыделяющей части током.

Также, если провода не подключены должным образом. Например, если использовать скрутки без клеммной коробки, которые впоследствии встраиваются в стену и покрываются слоем штукатурки. Поскольку поверхность имеет повышенную влажность, эта закрутка будет переломом, который будет просачиваться в стену.

Механизм дифференциальной защиты в этом случае будет постоянно обесточивать линию до тех пор, пока секция полностью не высохнет или пока соединительный элемент не будет переделан.

Подключение УЗО
Автоматическая защита эффективно применяется в быту: в электрических узлах для ванной, кухни и розеток, с большим количеством запитываемых устройств. Идеально, когда этот тип устройства устанавливается на каждую группу розеток

Сфера применения устройств обнаружения довольно разнообразна — от общественных зданий до крупных предприятий. Они комплектуются конструкциями и электрическими схемами, предназначенными для приема и распределения: экраны в жилых домах, системы электроснабжения индивидуального потребления и др. главное — правильно подобрать УЗО по мощности.

Основные технические характеристики

Каждое УЗО имеет определенный набор технических параметров, которые следует изучить перед покупкой:

  • режиссер;
  • наименование модели;
  • рабочий ток — предельное значение тока, которое может переключать устройство;
  • параметры электрической сети (напряжение и частота);
  • ток утечки — максимальное значение тока утечки, на которое реагирует устройство;
  • тип УЗО;
  • диапазон рабочих температур;
  • номинальный условный ток короткого замыкания;
  • схема устройства УЗО.

Что такое УЗО - назначение, принцип действия, маркировка и виды

Как правильно подключить провода к УЗО

Бесперебойная работа всех электрических кабелей определяется не только правильным выбором сечения кабеля и электроприборов, но и надежностью их взаимного соединения. Несмотря на простоту этой операции, часто допускаются ошибки, которые впоследствии приводят к подгоранию контактов и выходу из строя УЗО.

Если снять изоляцию на недостаточную длину, она может попасть под фиксирующую планку клемм и в дальнейшем привести к плохому контакту и обугливанию соединения.

При снятии изоляции ножом необходимо расположить лезвие параллельно проводу, тогда на медном сердечнике появятся зазубрины, приводящие к обрыву в этом месте провода при изгибе.

Для увеличения площади контакта клеммы с проводом рекомендую, если позволяет окно клеммы, загнуть его конец, как показано на фото.

На картинке вид УЗО со стороны винтовых клемм. Для подключения проводов просто открутите винт, доведите конец провода, освобожденный от изоляции, на длину примерно 10-15 мм до упора в клемме и затяните винт с достаточным усилием.

После блокировки троса нужно потянуть его со значительным усилием, чтобы убедиться, что он надежно закреплен. При вставке в отверстие клеммы провод может пройти, винт будет затягиваться, не зажимая его между контактами.

Задержка отключения (селективность) УЗО

По времени срабатывания УЗО делятся на 3 типа:

УЗО без задержки используются для защиты человека от поражения электрическим током и возгорания из-за сбоев проводки. УЗО без промедления устанавливаются на ЛЭП. И это первая ступень защиты.

УЗО типа S (селективное), также называемое противопожарной защитой. Это УЗО типа S работает с задержкой (0,2-0,5 сек), поэтому не защищает человека, а только защищает от возгорания. Противопожарный УЗО устанавливается в начале линии после входной автоматики и защищает входной кабель и подключение автоматики на приборной панели, а также является второй ступенью дифференциала, защищающей весь дом от пожара.

определить, что это селективное УЗО, можно по букве «S» на панели, что означает, что УЗО селективное с задержкой срабатывания.

Примеры однофазного селективного противопожарного УЗО с током утечки 100 мА и трехфазного УЗО Schneider Electric на 300 мА.

УЗО типа S выбираются с номинальным током утечки 100-300 мА. Пожарное УЗО с уставкой 100-300 мА является второй ступенью защиты и, согласно правилам, если несколько УЗО установлены на одной линии в цепи, поэтому каждая последующая фаза должна иметь более длительную задержку для возобновления и установки тока.

СП31-110-2003 пункт А.4.2 При установке УЗО необходимо постоянно соблюдать требования к селективности. В случае двух- и многокаскадных схем УЗО, расположенное ближе всего к источнику питания, должно иметь уставку рабочего тока и время срабатывания как минимум в три раза выше, чем у УЗО, расположенного ближе всего к потребителю.

Если бы не было задержки и у нас было два УЗО на линии, одно на 30 мА, другое на 100 мА, то в случае утечки тока и УЗО, и УЗО на 100 мА обесточили бы весь дом. Поэтому, чтобы не бегать по улице в морозном белье и активировать УЗО пожара в дорожном щитке, УЗО огня выбирают с настройкой, достаточной для предотвращения возгорания.

УЗО типа G такое же, как и тип S, только с более короткой выдержкой времени 0,06-0,08 сек. УЗО встречаются редко и ждать их «прихода» приходилось 2-3 месяца, что для меня очень неудобно, так как долго висят электрические панели.

Принцип действия УЗО

Действие УЗО основано на работе дифференциального трансформатора тока. Общий магнитный поток в сердечнике пропорционален разности токов в проводниках, которые являются первичными обмотками трансформатора тока. Под действием ЭДС во вторичной цепи обмотки протекает ток, пропорциональный разности первичных токов. Этот ток управляет триггером.

В штатном режиме работы результирующий магнитный поток равен нулю, ток во вторичной обмотке дифференциального трансформатора также равен нулю. При прикосновении человека к открытым токопроводящим частям или корпусу электроприемника, на котором произошел пробой изоляции, по фазовому проводнику через УЗО протекает дополнительный ток помимо тока нагрузки — ток утечки. Для трансформатора тока он дифференциальный (дифференциальный). Если этот ток превышает значение порогового значения элемента пускателя, последний срабатывает и воздействует на исполнительный механизм. Для контроля работоспособности (работоспособности) УЗО предусмотрена тестовая схема (кнопка «Тест»), которая работает путем искусственного создания отключающего дифференциального тока.

Области применения УЗО

В качестве компонентов ВРУ используются устройства остаточного тока — это устройства распределения ввода для карт группового типа (яркий пример — половица в жилом доме). Столь же часто эти устройства встречаются в электрических панелях и энергосистемах для одного пользователя.

В общем, типичными примерами являются:

  • общественные здания любого этажа;
  • индивидуальное и многоквартирное жилье;
  • административные здания;
  • производственные и другие производственные помещения;
  • предприятия разного рода.

Использование УЗО, как мы уже выяснили, выгодно и правильно как с экономической точки зрения, так и с точки зрения пожарной безопасности, не говоря уже о защите человека.

Дифференциальные устройства

Если говорить о пожароопасных ситуациях, то около 40 из 100 возникают из-за того, что существующая электропроводка морально и технически устарела. Помимо обычных коротких замыканий (коротких замыканий) часты случаи деформации изолирующих слоев, которые способствуют дальнейшим потерям тока. Очень часто потери тока незначительны для работы устройств типа «автомат». Но величина этого тока может быть достаточной для возникновения опасности возгорания. Учитывая эту особенность, рекомендуется установка УЗО. Для проверки состояния изолирующих элементов УЗО выставляют на значения 100-300 мА (для квартир, например, подходит 100 мА, а в офисах и частных домах — 300 мА).

Если говорить о защите жизни человека от вредных факторов электрического тока, то значение, при котором устройство будет работать, не должно превышать 30 мА. Не меньше, потому что при недостаточном критическом значении есть вероятность ложных срабатываний устройства. Рекомендуется устанавливать УЗО в силовых линиях розеток, расположенных в ванных комнатах, кухнях, а также в цепях «стиральная машина» и «посудомоечная машина». В идеале такие устройства устанавливаются на все группы розеток.

Примечание! Запрещается использовать УЗО на линиях истязания устройств, сигнализирующих об опасности (например, пожара)!


Подключение двухкнопочного переключателя: схемы, советы, инструкции
Как подключить сквозной коммутатор: схемы подключения

Классификация УЗО

Рассмотрим, какие защитные устройства соответствуют ГОСТу.

По способу действия они делятся на:

  • УЗО с дополнительным источником питания;
  • без дополнительных источников;
  • с автоматическим розжигом после восстановления подачи питания от источника;
  • без автоматической активации;
  • с отключением после обнаружения аварийной ситуации опасного источника;
  • без такого автоматического отключения.

По типу установки:

  • фиксированные УЗО, монтируемые на штатную постоянную проводку;
  • переносной — устанавливается на гибкие кабели и удлинители.

По количеству полюсов:

  • однополярное двухпроводное УЗО;
  • двухполюсные устройства;
  • двухполюсные трехпроводные модели;
  • трехполюсные системы защиты;
  • трехполюсные четырехпроводные модели;
  • четырехполюсный УЗО.

Классифицируются по типу защиты от возникновения сверхтоков на полюсах и перегрузок:

  • без и с максимальной токовой защитой;
  • без встроенной системы защиты от перегрузки;
  • с защитой от короткого замыкания (короткого замыкания).

Согласно возможностям настройки значения отключения DT:

  • регулируемый — с незаметной регулировкой;
  • нерегулируемые УЗО.

По устойчивости к импульсным напряжениям:

  • с выключением прибора после появления импульсного тока;
  • устойчив к импульсному напряжению.

Еще одна важная особенность — это контроль постоянной составляющей дифференциального тока (DC). Есть несколько типов УЗО:

  • ДО Н.Э. Они выключаются, когда возникает синусоидальная ДТ или постепенно увеличивается;
  • A. Эти модели отключены от синусоидальных дифференциальных токов и пульсирующих постоянных токов. Есть разновидности с кнопочным отключением с уровнем до 0,006 А и регулировкой фазового угла;
  • B. Подобно A, они размыкают цепь с синусоидальными переменными и постоянным дизельным топливом, включая модуляцию потока до 0,006 A. Кроме того, тип B может быть отключен от постоянного дизельного топлива с помощью выпрямителя.

Рассмотренные типы и классификационные признаки определяют выбор УЗО в конкретной ситуации, способ и место установки и другие важные детали конструкции электрической сети. Помимо вышеперечисленного, в таблице приведены некоторые общие характеристики:

Название особенности УЗО Возможные значения по паспорту

Напряжение сети, В 100-440
Номинальный рабочий ток, А 6-200
Номинальное срабатывание ДТ, А 0,006-20
Номинальное ДТ без отключения устройства, А 0,5
Неотключаемое ограничение дизеля с нарушенной симметрией фаз, А 6

УЗО должно сработать быстро. Время устанавливается ГОСТами (в частности, ГОСТ Р 50807-95) и рассчитывается для различных моделей, работающих с некоторыми номинальными токами отключения. Например, для устройства с дизельным отсоединением 0,03 А время отклика должно составлять 0,5 секунды. Если пороговое значение превышено дважды, тайм-аут отключения составляет 0,2 секунды, а если он превышен восемь раз, RCD-D размыкает цепь за 0,04 секунды.

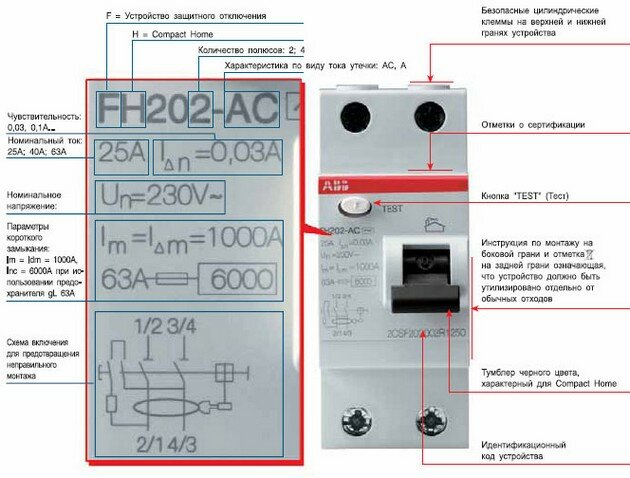

Маркировка устройства

по маркировке можно определить заявленные производителем технические параметры конструкции. На теле указано:

  • товарный знак (фирменное наименование);
  • номинальное значение допустимого тока для работы конструкции;
  • напряжение, частота;
  • размер убытков;
  • условный ток короткого замыкания (этот параметр показывает ток, который может выдержать защитное устройство при отключении);
  • схема подключения;
  • нормальная температура для работы УЗО;
  • знак (S), если он относится к селективному типу.


Маркировка УЗО

Полезная информация! Желательно проверять правильность работы устройства защиты один раз в месяц, нажимая кнопку TEST.

Маркировка на УЗО разных производителей может незначительно отличаться — отдельные особенности удаляются или добавляются. Но такие важные параметры, как ток утечки и срабатывание, присутствуют всегда.

Как устроено УЗО

Есть два типа устройств:

  • электромеханический;
  • электронные модели УЗО.

Электромеханические

Эти устройства состоят из нескольких частей:

  • униполярный трансформатор электрического тока. Контролирует потери и передает энергию на вторичную обмотку трансформатора;
  • магнитоэлектрический элемент, который действует как порог;
  • реле срабатывает при срабатывании магнитоэлектрической «защелки».

Все механические детали должны быть очень точными, поэтому их стоимость высока. Но это компенсируется надежностью и возможностью работать без дополнительного питания, обнаруживая потери при любом значении напряжения. Фактор независимости чрезвычайно важен: механическое УЗО обнаружит утечку и активирует реле в 100% случаев. Для электроники этот процент ниже, поскольку при уровне общего напряжения ниже определенного порога схема не будет работать. Таким образом, именно электромеханические модели признаны во всем мире в качестве стандартных и должны использоваться, особенно на критических объектах.

Электронные УЗО

Стоимость их иногда на порядок ниже классических. Но есть и вышеупомянутый недостаток: нет стопроцентной гарантии работы. Устройство этих систем защиты аналогично электромеханическим. Но вместо чувствительного элемента установлен логический блок сравнения — стабилитрон, компаратор. Работоспособность устройства обеспечивается фильтром и выпрямителем.

также необходим усилитель сигнала, так как прилагаемый трансформатор является понижающим трансформатором. К сожалению, усилитель модулирует не только полезную нагрузку, но и помехи, что также снижает надежность. Но для защиты обычных домов во многих случаях достаточно электронного УЗО. Выбор должен основываться на деталях реализуемого проекта электромонтажа.

Отличие электронного УЗО от электромеханического УДТ

Электронные и электромеханические защитные устройства различаются только типом порогового устройства. Как отмечалось выше, в устройствах электронной защиты в качестве порогового устройства используется электронный усилитель, который генерирует сигнал отключения. Этот сигнал отправляется на обычное реле, которое действует на механический расцепитель. Электронные компоненты, в отличие от электромеханических реле, дешевле и имеют меньше технологических вариаций. Поэтому электронное УЗО, как правило, стоит меньше электромеханического защитного устройства.

Люди, никогда ранее не сталкивавшиеся с дифференциальными устройствами, часто задаются вопросом: как отличить электромеханическое УЗО от электронного? Устройства можно отличить по маркировке на передней панели устройства. Для всех УЗО на корпусе можно увидеть условное изображение дифференциального трансформатора. Он изображен в виде эллипса, охватывающего силовые проводники. От трансформатора проводится символическая линия связи, которая идет к устройству сравнения. Устройство сравнения представлено в виде прямоугольника или треугольника. Если нарисован треугольник, это УЗО электронное. Если прямоугольник — это электромеханическое устройство.

Отличие электронного УЗО от электромеханического УЗО - изображение 6

Важно! Если одно или все изображения фазовых проводов, подключенных к подвижным контактам, имеют изгибы в виде дуги или прямоугольного выступа, то вы имеете дело с автоматическим выключателем. Эти кривые представляют электромагнитное и тепловое расцепление соответственно. Если в «кривые» добавить измерительный трансформатор и устройство сравнения, то это дифавтомат.

Как правильно выбрать УЗО - изображение 7

На заметку! У всех УЗО всегда четное количество полюсов. Устройства, используемые в однофазной сети, имеют два полюса: фазный и нулевой. Трехфазные UDT имеют 4 полюса соответственно. Нулевые клеммы всегда обозначаются латинской буквой «N».

Ошибки подключения УЗО

Наиболее частые ошибки подключения УЗО связаны с неправильным подключением нулевого проводника.
Одна из самых частых ошибок подключения — подключение нулевого провода от выхода УЗО к общей нулевой шине. Кроме того, неправильно как напрямую подключать провод любой группы розеток (защищенных УЗО) к нулевой шине общего экрана, так и объединять общую нулевую шину с шиной N после УЗО (предусмотрен для групповой защищенной нагрузки нейтральные проводники).

Еще одна ошибка связана с подключением нулевых проводов разных групп потребителей. Нейтральный провод после УЗО должен быть подключен непосредственно к нагрузке групп, питаемых через него, без подключения к нейтральным проводам групп, не защищенных УЗО или защищенных другим УЗО.

Также нельзя совмещать нулевой провод после УЗО с проводом защитного заземления (т.е совмещать рабочий и защитный ноль).

Какие ограничения имеет устройство

УЗО не может полностью исключить риск возгорания или поражения электрическим током. Также игнорируйте аварийные ситуации, когда нет утечки тока из цепи — прибор не отключит электричество в случае короткого замыкания между нулем и фазами. Защитное устройство не сработает даже в тех случаях, когда человек находится под напряжением, но потерь не будет (например, при одновременном касании нейтрального и фазного проводов).

Электрическая схема подключения УЗО в щитке

Устройство защитного отключения в четвертной разводке подключается сразу после счетчика к разрыву между нулевым и фазным проводами, идущими к выключателям.

Провода от счетчика подключаются над УЗО. Фазный провод L находится у левого контакта, а ноль N — у правого контакта. Провода, идущие к машинам, подключаются к нижним клеммам в той же последовательности. Желто-зеленый заземлитель прокладывается в обход УЗО.

Проверка срабатывания УЗО

Проверка УЗО на исправность обычно осуществляется с помощью специальной тестовой кнопки — она ​​находится на корпусе практически любого устройства подобного типа.

Также есть способ управления УЗО с аккумулятором: подключить к одному из полюсов провод 10 см, снять с пальца аккумулятор и подключить провода к его полюсам (второй провод УЗО обычно присутствует на заводе). Когда провода касаются аккумулятора, защита должна сработать.

Что такое дифференциальный автомат

Часто продавцы и маркетологи указывают, что УЗО способны отключать неисправности, связанные не только с токами утечки, но и с перегрузками сети в сочетании с короткими замыканиями. Ведь такие устройства есть, выпускаются в большом ассортименте и надежно работают.

Они называются только УЗО, но не УЗО, и объединяют в своей конструкции функции автоматического выключателя и встроенного УЗО в одном корпусе.

Такие защиты занимают меньше места, настроены на заводе для работы с номинальным током, имеют ряд других преимуществ, но стоят дороже.

Основная задача УЗО (Устройство Защитного Отключения)

Основное назначение УЗО — защита человека от поражения электрическим током и возгорания, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.

Также широко используются комбинированные устройства, сочетающие в себе УЗО и устройство защиты от перегрузки по току (короткого замыкания). Такие устройства называются УЗО-Д со встроенной защитой от сверхтока (короткого замыкания) или просто диффузавтоматом. У устройств Диффавтоматики часто есть специальная индикация, позволяющая определить причину срабатывания (перегрузка по току или остаточный ток).

Стандарты

Как уже было сказано выше, требования к УЗО указаны в различных ГОСТах. Пакет документации УЗО-Д охватывает устройства переменного тока, используемые для защиты от поражения электрическим током и негативных последствий потерь с напряжением до 440 В и силой до 200 А. Среди этих документов:

  • ГОСТ Р 50807-95 — классифицирует, дает характеристики УЗО и содержит измерения и методы поверки;
  • ГОСТ Р 30331.3 — определяет правила применения.

Стандарты аналогичны принятым на международном уровне и содержат всю необходимую информацию. Отметим, что ГОСТ Р 50807-95 касается только механических электрических коммутационных устройств / комплексов УЗО-Д.

Оцените статью
Блог про электропроводку
