Нужно ли заземление в частном доме

При использовании бытовых электроприборов всегда есть риск повреждения изоляции проводов или их короткого замыкания на корпусе. В этом случае любое попадание человека в опасную зону приводит к поражению электрическим током, которое может закончиться трагически. Ток всегда стремится к земле, и человеческое тело становится проводником, соединяющим поврежденное устройство с землей.

Что дает заземление? Фактически, это система, которая обеспечивает кратчайший путь для электрического тока. По закону физики он выбирает проводник с наименьшим электрическим сопротивлением, и схема обладает этим свойством. Практически весь ток направляется на заземляющий электрод и поэтому через тело человека пройдет лишь небольшая его часть, которая не сможет нанести вред. Таким образом, контур заземления обеспечивает электробезопасность. В нормативных документах (ГОСТ, СНиП, ПУЭ) указано, что любой частный жилой дом следует оборудовать сетями переменного тока на напряжение выше 40В и переменный ток выше 100В.

Помимо обеспечения безопасности, система заземления увеличивает надежность и долговечность бытовой техники. Обеспечивает стабильную работу установок, защиту от перенапряжений и различных помех в сети, снижает влияние внешних источников электромагнитного излучения.

Как правильно сделать контур заземления в частном доме: расчет и монтаж схемы

Заземление не следует путать с громоотводами (громоотводами). Хотя они работают одинаково, но служат другой цели. Задача громоотвода — отразить удар молнии в землю, когда он попадает в дом. В этом случае возникает мощный электрический заряд, который не должен попадать во внутреннюю сеть, ведь он может просто расплавить провод или кабель. Поэтому линия громоотвода идет от приемников на крыше по внешнему контуру и не должна совмещаться с внутренней линией заземления. У молниеотвода и заземления может быть общий подземный контур (если он имеет запас по сечению), но проводка должна быть разделена.

Схемы заземления: какую лучше сделать

Как правильно сделать контур заземления в частном доме: расчет и монтаж схемы

Система заземления частного дома зависит от типа подключения к нему сети. Чаще всего выполняется по принципу TN-C. Такая сеть питается двухпроводным кабелем или двухпроводной воздушной линией на напряжение 220 В и четырехпроводным кабелем или четырехпроводной линией на 380 В. Другими словами, одна фаза (L) и Один комбинированный защитный нейтральный кабель (PEN) подходит для дома. В современных и полноценных сетях PEN-проводник делится на отдельные провода: рабочий или нулевой (N) и защитный (PE), а питание осуществляется по трех- или пятипроводной линии соответственно. С учетом этих вариантов схема заземления может быть 2-х видов.

Система TN-C-S

Как правильно сделать контур заземления в частном доме: расчет и монтаж схемы

Предусмотрено разделение ввода PEN на параллельные проводники. Для этого во входном шкафу провод PEN разделен на 3 шины: N («нейтраль»), PE («земля») и шина разделителя на 4 подключения. Кроме того, проводники N и PE не могут контактировать друг с другом. Шина РЕ подключена к корпусу шкафа, а провод N закреплен на изоляторах. Цепь заземления подключена к шине разветвителя. Между нулевым проводом и заземляющим электродом устанавливается перемычка сечением не менее 10 мм2 (для меди). В дальнейшем пути «нейтраль» и «земля» не пересекаются.

Система ТТ

В такой схеме нет необходимости разделять жилы, потому что нейтральный и заземляющий проводники уже разделены в подходящей сети. Правильное подключение просто выполняется в шкафу. Цепь заземления подключается к проводу РЕ (жила.

Как правильно сделать контур заземления в частном доме: расчет и монтаж схемы

На вопрос, какая система заземления лучше, нет однозначного ответа. Схема ТТ проще в установке и не требует дополнительных устройств защиты. Однако подавляющее большинство сетей работают по принципу TN-C, который требует использования схемы TN-CS. Кроме того, в быту часто используются электроустановки с двухпроводным питанием. При заземлении ТТ корпус таких устройств находится под напряжением при повреждении изоляции. В этом случае заземление TN-CS намного надежнее.

Что такое контур заземления: определение и устройство

Контур заземления — это специальная конструкция из электропроводящих материалов с низким электрическим сопротивлением, обеспечивающая мгновенный разряд электрического тока на землю. Он состоит из 2-х взаимосвязанных частей: внутренней и внешней системы. Их надежное подключение осуществляется во вводном электрощите.

Устройство внешней подсистемы должно обеспечивать переход электрического сигнала на землю с распределением его по площади. Он основан на нескольких заглубленных электродах, соединенных друг с другом в цепь с помощью пластин. Шина достаточного сечения выходит из пластин и вводится в электрическую панель, где подключается к внутренней подсистеме. Каждый электрод представляет собой металлический стержень, закопанный (вбитый) на определенной глубине.

Как правильно сделать контур заземления в частном доме: расчет и монтаж схемы

Внутренняя подсистема — это разводка контура заземления по всему дому. Жилы экрана отводятся к розеткам, к корпусам мощных электроприборов, к металлическим магистралям (трубам). Отдельные проводники объединены в общую шину, которая подключается к шине внешней цепи.

Принцип работы контура заземления довольно прост. Электрический заряд, накопленный в металлических элементах (корпусах систем, трубах, арматуре и т.д.) при повреждении изоляции проводов электрической сети или индуцированный внешними источниками, устремляется по проводам внутренней подсистемы, которая имеют низкое электрическое сопротивление к цепи внешней подсистемы. На электродах, закопанных в землю, он «стекает» в землю. В свою очередь, земля обладает огромной емкостью, что позволяет ей беспрепятственно «поглощать» такие потери электроэнергии.

Виды контуров заземления

Для быстрого «разряда» тока в землю внешняя подсистема перераспределяет его на несколько расположенных в определенном порядке электродов для увеличения площади рассеяния. В схеме есть 2 основных типа подключения.

Как правильно сделать контур заземления в частном доме: расчет и монтаж схемы

Треугольник — замкнутый контур

Этот случай предполагает использование 3 штырей, соединенных полосами в равнобедренный треугольник. Расстояние между электродами выбирается по следующему принципу: минимальное расстояние — длина подземной части электрода (глубина), максимальное — 2 глубины. Например, для стандартной глубины 2,5 м сторона треугольника выбирается в пределах 2,5-5 м.

Как правильно сделать контур заземления в частном доме: расчет и монтаж схемы

Линейный

Этот вариант состоит из нескольких электродов, расположенных в линию или полукруг. Открытый контур используют в тех случаях, когда площадь участка не позволяет образоваться замкнутой геометрической фигуре. Расстояние между штырями выбирается в пределах 1-1,5 глубины. Недостатком метода является увеличение количества электродов.

Как правильно сделать контур заземления в частном доме: расчет и монтаж схемы

Эти виды чаще всего используются при устройстве заземления частного дома. В принципе, замкнутый контур может быть сформирован в форме прямоугольника, многоугольника или круга, но требуется больше выводов. Основное преимущество закрытых систем — продолжение полноценной работы при разрыве связи между электродами.

Важно! Линейная схема работает по принципу гирлянды, и повреждение перемычки выводит из строя определенный ее участок.

Правила и требования к контуру заземления

Чтобы контур заземления работал эффективно, он должен придерживаться некоторых правил:

  1. Внешний контур должен находиться на расстоянии не менее 1 м и не более 10 м от дома. Оптимальное расстояние 2-4 м от фундамента.
  2. Глубина установки электродов выбирается в пределах 2-3 М. На поверхности оставляется часть штифта длиной 20-25 см для соединения с полоской.
  3. Автобус сечением не менее 16 квадратных метров прокладывается от вводной платы до контура мм.
  4. Склеивание электродов между собой обеспечивается только сваркой. В панели соединение может производиться болтами.
  5. Общее сопротивление системы не должно превышать 4 Ом для 380 В и 8 Ом для 220 В.

Внешний контур заземления расположен в земле, что предполагает повышенные требования к его конструкции. Его следует размещать ниже уровня промерзания почвы, потому что набухание почвы вытолкнет электроды наружу. Во время эксплуатации коррозия не должна разрушать металл и чрезмерно увеличивать его электрическое сопротивление. Прочность стержней должна позволять вбивать их в твердую почву.

Расчет заземления для частного дома: формулы и примеры

Расчеты заземления для частного дома основаны на формулах для расчета сопротивления диффузии тока для электродов. Примеры будут показаны ниже.

Сопротивление грунта

С помощью одного столбца применяется формула:

Как правильно сделать контур заземления в частном доме: расчет и монтаж схемы

где ρ eq — эквивалентное удельное сопротивление однослойного грунта (выбрано в соответствии с таблицей 1 для конкретного грунта);

  • L — длина электрода (м);
  • d — диаметр электрода (м);
  • T — расстояние от центра электрода до поверхности земли (м).

Таблица 1

Грунтовкаэкв, Ом м

Торф ветры
Почва (чернозем и др.) 50
Глина 60
Песчаная почва 150
Песок с грунтовыми водами до 5 м 500
Песок с грунтовыми водами глубиной более 5 м 1000

Размеры и расстояния для заземляющих электродов

Количество электродов в цепи можно рассчитать по формуле, где:

Как правильно сделать контур заземления в частном доме: расчет и монтаж схемы

Rн — максимально допустимое полное сопротивление цепи (для сети 127-220 В — 60 Ом, для 380 В — 15 Ом), Ψ — климатический коэффициент (определяется по таблице 2).

Таблица 2

Тип электродаКлиматическая зона

В II III IV
Вертикальная полоса 1,8 ÷ 2 1,5 ÷ 1,8 1,4 ÷ 1,6 1,2 ÷ 1,4
Горизонтальная полоса 4,5 ÷ 7 3,5 ÷ 4,5 2 ÷ 2,5 1.5

Размер электродов подбирается с учетом реальных условий и рекомендаций:

  • труба — минимальная толщина стенки 3 мм, диаметр — в зависимости от наличия материала;
  • пруток стальной — диаметром не менее 14 мм;
  • уголок — толщина стенки 4 мм, размеры — в зависимости от наличия материала;
  • полоса для подключения электродов — ширина — не менее 10 мм, толщина — более 3 мм.

Глубина проникновения (длина электродов) выбирается из условия — не менее 15-20 см ниже уровня промерзания. Минимальная длина составляет 1,5 м. Шаг выводов составляет 1-2 длины электрода, а минимальное расстояние — 2 м.



Разрабатываем схему

Работы по устройству заземления частного дома начинаются с разработки схемы контура заземления. Наибольшей популярностью пользуется замкнутая система треугольной формы. Его вершины составляют три электрода, а остальные стержни выдолблены по бокам между вершинами. Если территория возле дома не позволяет построить такую ​​схему, электроды устанавливают в линию, полукруг или «волну». Следует отметить, что эффективность треугольной компоновки намного выше.

Устройство заземления своими руками: поэтапная инструкция

Если вы задаетесь вопросом: «как сделать заземление на даче?», То для завершения этого процесса вам понадобится следующий инструмент:

  • сварочный аппарат или инвертор для сварки металлопроката и нанесения контура на фундамент здания;
  • угловая шлифовальная машина (шлифовальная машина) для резки металла на заданные куски;
  • втулки под болты с гайками М12 или М14;
  • штыковые лопаты и подборщики для рытья и закапывания траншей;
  • кувалда, чтобы вбить электроды в землю;
  • перфоратор для дробления камней, которые могут возникнуть при рытье траншей.

Чтобы правильно и в соответствии с нормативными требованиями выполнить заземляющий контур в частном доме, нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 секции по 3 метра).
  2. Лента стальная 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м при подведении точки заземления к фундаменту здания. Если вы хотите создать кольцо из земли вдоль всего фундамента, прибавьте общий периметр здания к указанной величине, а также возьмите запас для выреза.
  3. Болт M12 (M14) с 2 шайбами ​​и 2 гайками.
  4. Заземляющий электрод из меди. Может использоваться заземляющий провод трехжильного кабеля или кабеля ПВ-3 сечением 6-10 мм².

После того, как все необходимые материалы и инструменты будут в наличии, можно приступать непосредственно к монтажным работам, которые подробно описаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии 1 м от фундамента здания в месте, скрытом от человеческого глаза и труднодоступном как для людей, так и для животных.

Такие меры необходимы, чтобы при повреждении изоляции в проводке потенциал перешел в контур заземления и возникло скачкообразное напряжение, которое может привести к поражению электрическим током.

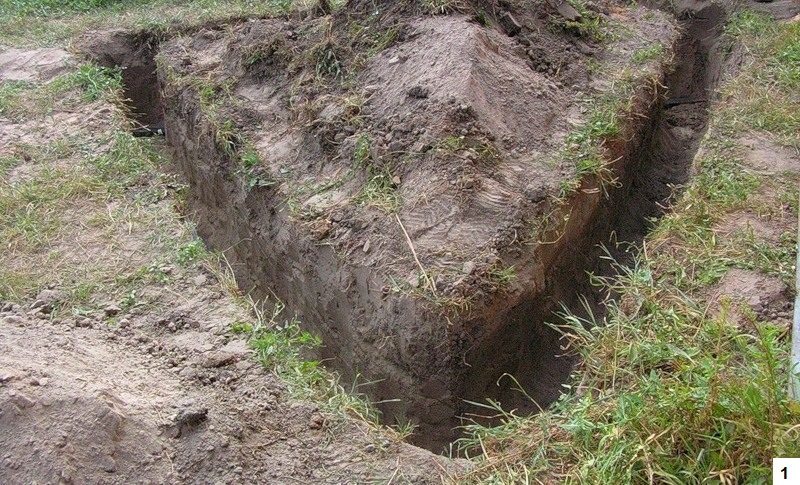

Выполнение земляных работ

После выбора места была сделана разметка (под треугольником со стороной 3 м), определено место для полосы с болтами у фундамента здания и можно начинать земляные работы.

Для этого необходимо удалить слой земли 30-50 см при помощи штыковой лопатки по периметру отмеченного треугольника со стороной 3 м.

Также стоит вырыть траншею такой же глубины, чтобы ввести полосу в здание и вывести ее на фасад.

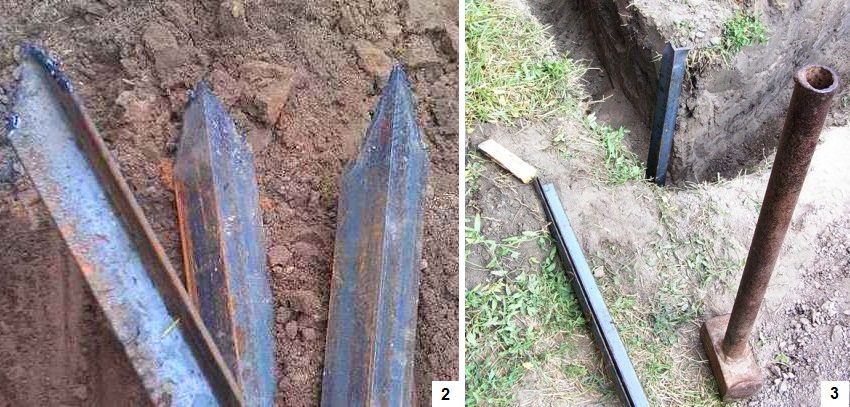

Забивание заземлителей

После подготовки траншеи можно приступать к установке заземляющих электродов. Для этого сначала необходимо заточить кромки уголка 50х50х5 или круглой стали диаметром 16 (18) мм² с помощью болгарки².

Затем поместите их в вершины получившегося треугольника и с помощью кувалды забейте их в землю на глубину 3 метра

также важно, чтобы вершины заземляющих электродов (электродов) находились на уровне вырытой траншеи, чтобы к ним можно было приварить ленту

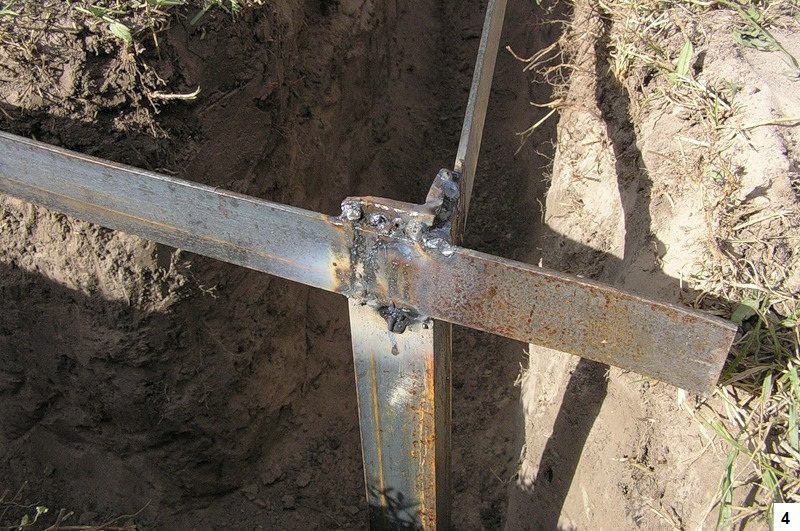

Сварные работы

После того, как электроды были введены на необходимую глубину с помощью стальной полосы 40х4 мм, необходимо сварить заземляющие электроды и подвести эту полосу к фундаменту здания, где будет подключен заземляющий провод дома, дачи или коттедж.

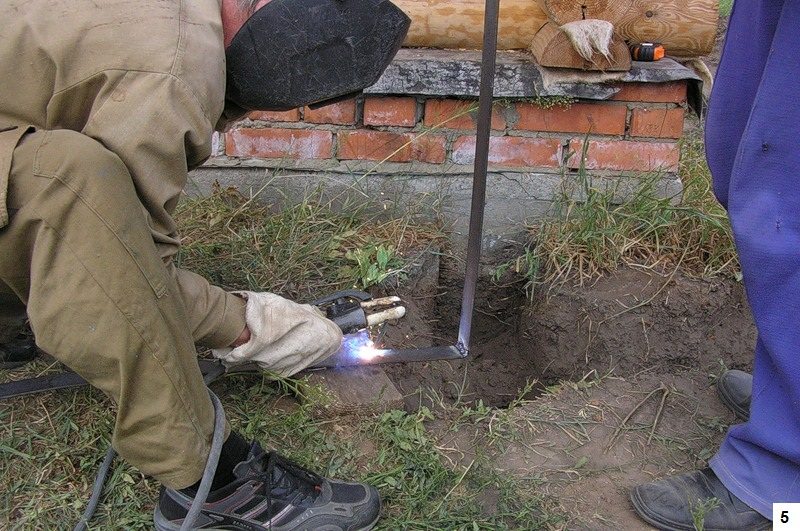

Там, где полоса будет уходить в фундамент на высоте 0,3-1 м грунта, необходимо приварить болт М12 (М14), к которому в дальнейшем будет подключено заземление дома.

Как сделать правильный фундамент на даче: чем опасно отсутствие фундамента для дома
Как сделать правильный фундамент на даче: чем опасно отсутствие фундамента для дома
Как сделать правильный фундамент на даче: чем опасно отсутствие фундамента для дома
Как сделать правильный фундамент на даче: чем опасно отсутствие фундамента для дома
Как сделать правильный фундамент на даче: чем опасно отсутствие фундамента для дома
Как сделать правильный фундамент на даче: чем опасно отсутствие фундамента для дома
Как сделать правильный фундамент на даче: чем опасно отсутствие фундамента для дома
Как сделать правильный фундамент на даче: чем опасно отсутствие фундамента для дома
Как сделать правильный фундамент на даче: чем опасно отсутствие фундамента для дома
Как сделать правильный фундамент на даче: чем опасно отсутствие фундамента для дома

Обратная засыпка

После завершения всех сварочных работ образовавшуюся траншею можно засыпать. Однако перед этим рекомендуется залить траншею рассолом из расчета 2-3 пачки соли на ведро воды.

После полученный грунт необходимо хорошо утрамбовать.

Проверка контура заземления

После завершения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?» Обычный мультиметр для этих целей, конечно, не подойдет, так как у него очень большая погрешность.

Для этого измерения подходят инструменты F4103-M1, штангенциркуль Fluke 1630, 1620 ER и т.д.

Однако эти устройства очень дорогие, и если делать заземление на даче своими руками, то для проверки схемы хватит и обычной лампочки мощностью 150-200 Вт. Для этой проверки необходимо подключить один вывод патрона лампы к фазному проводу (обычно коричневый), а другой — к цепи заземления.

Если лампочка светит — все в порядке и цепь заземления исправна, но если лампочка светит мало или совсем не излучает световой поток, значит, цепь смонтирована неправильно и нужно проверить паяные соединения или установить дополнительные электроды (то, что происходит при низкой электропроводности почвы).

Материалы для контура заземления

Контур заземления должен иметь высокую механическую прочность, низкое электрическое сопротивление и надежное соединение. Кроме того, немаловажную роль при выборе материала играет стоимость.

Параметры и материалы штырей

Как правильно сделать контур заземления в частном доме: расчет и монтаж схемы

Электроды или штифты обычно изготавливаются из стальных профилей. Этот материал привлекает возможностью углубления аукционов с помощью простого руководства. При этом его электрическое сопротивление полностью соответствует требованиям с достаточным сечением. Штифты могут быть изготовлены из следующих материалов:

  1. Бар. Самый распространенный вариант — стержень диаметром 16-18 мм. Не рекомендуется использовать арматуру, так как она подвергается нагреву, что приводит к увеличению удельного сопротивления. Кроме того, рифленая поверхность приводит к нерациональному использованию сечения стержня.
  2. Угол. Чаще всего используется уголок размером 50х50 мм с толщиной стен 4-5 мм. Нижняя сторона заострена, чтобы облегчить засорение.
  3. Труба диаметром более 50 мм с толщиной стенки 4-5 мм. Толстостенные трубы рекомендуются для твердых почв и регионов с частыми засухами. В нижней части этого штифта просверлены отверстия. Когда грунт подсыхает, в трубу заливают соленую воду, что увеличивает дисперсионную способность почвы.

Из чего делать металлосвязь

Электроды, встроенные в землю, соединены металлическими связями. Его можно изготовить из следующих материалов:

  1. Шинный или медный провод сечением не менее 10 мм2.
  2. Алюминиевая лента или провод сечением не менее 16 мм2.
  3. Полоса стальная сечением не менее 48 кв. Мм.

Чаще всего используется стальная полоса размером (25-30) х5 мм. Его главное преимущество — возможность надежной сварки электродами. Когда в качестве соединения используется цветной проводник, болты привариваются к штифтам, на которых фиксируются шины.

Как правильно сделать контур заземления в частном доме: расчет и монтаж схемы

Как сделать монтаж контура заземления самостоятельно

Монтаж заземления можно произвести вручную. Все шаги будут описаны ниже.

Выбираем место

Он должен располагаться в той части участка возле дома, куда человек не заходит без насущных нужд и домашних животных. Контур находится на расстоянии не менее 1 м от фундамента здания. Лучше всего, если этот участок будет огражден невысокой живой изгородью. Все точки электродов отмечены на земле. Обычно строится правильный равнобедренный треугольник.

Земляные работы

По всей разметке выкапывается траншея глубиной 0,5-0,6 м, аналогичная траншея выкапывается по трассе прокладки автобуса, соединяющей схему с вводным электрошкафом.

Собираем конструкцию

Сначала согласно схеме на определенную глубину вставляются штифты (обычно 2-2,5 м). К вершинам стержней приваривается металлическая связка. К крайнему внешнему электроду (вершине треугольника) приваривается полоса и помещается в траншею, ведущую к дому.

Ввод в дом

Шина контура вводится в электрическую панель ввода. В конце просверливается отверстие для болтового соединения. Сюда подключается жила соответствующего кабеля. В системе TN-CS шина подключена к шине разветвителя.

Проверка и контроль

Проверка проводится путем измерения электрического сопротивления всей цепи. Он не должен превышать стандартизованных показателей.

Часто используется простой метод проверки. Подключают лампу накаливания мощностью 100-150 Вт: один вывод на фазу, другой на землю. Его чистый блеск свидетельствует о качественном монтаже. При выгорании необходимо проверить качество стыков. Если лампа не горит, сборка произведена некорректно.

Как правильно сделать контур заземления в частном доме: расчет и монтаж схемы

Готовые комплекты заземления для частного дома

Самостоятельный монтаж позволяет значительно снизить стоимость системы заземления. Однако готовые комплекты позволяют ускорить работу и повысить надежность схемы. Можно выделить следующие модели:

Как правильно сделать контур заземления в частном доме: расчет и монтаж схемы

  1. ZandZ — это схема с одним или несколькими электродами из нержавеющей стали. Допустимая глубина до 10 М. Цена зависит от длины штырей. Средняя цена комплекта с пятиметровыми электродами — 23 500 руб.
  2. Galmar — имеет электроды длиной до 30 м. Средняя цена 41000 руб.
  3. Эльмаст. Данная система произведена в России и адаптирована к российским условиям эксплуатации. Цена — от 8000 руб.

Важно! На российском рынке представлено множество моделей, позволяющих сделать оптимальный выбор. Глубина удара их электродов от 5 до 40 М. Ценовой диапазон 6000-28000 руб.

Как сделать модульно штыревое заземление

Как проходит вся установка? Для начала нужно выкопать небольшую яму глубиной 0,5 м. глубокая яма

Затем навинтите стартовый наконечник на первый стержень. наматываем начальный наконечник на ствол

Далее пытаемся руками забить его в землю. Чтобы легче было залезть в землю, добавьте воды.

При достаточно мягком грунте, движениями вперед и ударами небольшого молотка иногда получается полностью забить первый штифт.

Почему лучше сначала попробовать сделать это вручную? При ударе молотком по первому или второму электроду в этих верхних слоях часто встречаются камни. В случае ручной работы электрод легко извлекается и перемещается в новое положение.

Но если вы с самого начала работали с перфоратором, то плотность его вхождения в грунт будет такой, что без выемки еще на 1 м его не удастся извлечь.

После погружения первого заземлителя вверните втулку и вставьте второй стержень. прикрутите втулку ко второму заземляющему штырю

Не забываем смазать. Улучшает токопроводящие свойства и защищает провода от коррозии. потому что необходимо смазать опорные стойки на системе шпилек

Также убедитесь, что чашка постоянно находится в воде. Это значительно улучшает проникновение электродов в почву. забывая о модульных заземляющих электродах в земле

При этом обратите внимание на один важный момент! Некоторые недобросовестные электрики пытаются таким дешевым способом обмануть покупателей.

Забивают два-три электрода, обильно смочив яму соленой водой, присыпают место свежей землей и сразу измеряют. Работа с таким рельефом изначально может быть идеальной. индикатор сопротивления заземления

Но через несколько дней после высыхания почвы все кардинально меняется. Только ты даже не узнаешь.

Без специальных измерительных приборов невозможно понять, насколько надежен и эффективен контур заземления. Вы можете только пройти и поверить.

Второй и последующие электроды вбиваются в землю мощным ударным или отбойным молотком. перфоратор для закладки заземляющих электродов

Производители заземляющих устройств рекомендуют для этой деятельности инструменты с силой удара 20 Дж и выше.

То есть лучше, чтобы это была не дорогая перфоратор Hilty, а дешевый китайский тампон с известным названием.

Кстати, есть комплекты заземления, которые забиваются без отбойного молотка, а обычной кувалдой весом более 10 кг. заземление кувалдой

Для этого понадобится специальный дюбель, на который будут наноситься штрихи. гвоздь для вбивания шпильки в землю

Здесь главное не сила удара и размер замаха, иначе вы быстро пробьете посадочную яму, а равномерность и прогрессивность движений.

Обратите внимание на кривизну направляющей при перфорации. Из-за сильного изгиба и вибрации часто ломается ударная головка!

как сломать ударную головку при вбивании булавки в землю перфоратором
как сломать ударную головку при вбивании булавки в землю перфоратором

Вникнув в следующий штифт, производится замер. Там, где преобладают чернозем и суглинок с глиной, показатели от одного заземляющего электрода уже могут достигать необходимого минимума 30 Ом. Когда второй погружен на глубину 3 м, можно приблизиться к 10 Ом. модульный резистор заземления 10 Ом для газового котла

Но там, где есть песок, электроды просто полетят один за другим, не дав желаемого результата.

Здесь действует правило: чем тверже штифт, тем лучше сопротивление.

Но это, конечно, не относится к каменистой местности. каменистая почва и укоренение

Если вы прогнали почти все штифты в наборе, а последний отошел на полпути и встал как смерть, разрежьте его болгаркой вплотную к земле, оставив место для сжатия. болгаркой срезать застрявший штифт заземления

В случае плохого результата сопротивления придется отступить на расстояние, равное глубине уже забитых стержней заземления, и сделать вторую на новом месте. Затем соедините две цепи горизонтальной шиной.

Монтаж заземления без сварки в дачных условиях

В определенных ситуациях (например, при отсутствии поблизости электрической сети) при строительстве заземления на дачном участке необходимо обойтись без сварки. В этом случае единственно приемлемое решение — использовать болтовое соединение, надежность которого несколько ниже сварного. Чтобы продлить срок службы такой конструкции, нужно сделать следующее:

  • Используйте оцинкованные болты, предварительно приваренные к элементам конструкции в мастерской.
  • Болтовые соединения при изготовлении контура нужно будет обработать антикоррозионным материалом.
  • На завершающем этапе их нужно будет обернуть в несколько слоев плотной изоленты.

Другой подход к решению проблемы — использование готового модульного штыревого заземлителя для изготовления современного заземляющего устройства.

модульная масса штифта

Современная система заземления — модульное штыревое заземление

С помощью этого комплекта заземляющее устройство может быть выполнено в виде глубинного электрода.

Плюсы и минусы модульного штыревого заземления Простая и легкая установка Длительный срок службы Не требуется пайка Низкие затраты на рабочую силу Высокая стоимость

Конструкции заземлительных устройств

Для установки заземляющего контура можно собрать его самому или купить готовый комплект промышленного производства, который при установке будет стоить дороже, но прослужит в разы дольше и надежнее самодельной сборки.

Перед тем, как выбрать схему для системы электрозаземляющих электродов, необходимо уточнить характеристики земли, в которой схема будет работать, и подобрать для нее наиболее подходящую конструкцию. Справочные данные и рекомендации по выбору схемы могут предоставить специалисты ближайшей электролаборатории.

Наиболее благоприятное время для создания контура заземления — период проектирования здания под строительство. В этом случае можно комплексно спланировать молниезащиту вместе с заземляющими электродами и молниеотводами, поручить строителям трудоемкие операции и заложить технические решения в конструкцию здания.

Чаще об этом почему-то задумываются после возведения стен и крыши, что характерно для всех электриков. При таком подходе можно рекомендовать следующие типовые схемы заземления:

  • положение электродов по горизонтали;
  • установка четырех вертикальных электродов.

Горизонтальные заземлители

Конструкции названы в честь способа размещения электродов на относительно небольшой глубине в горизонтальном слое почвы. Наиболее распространены модели с одним, тремя или шестнадцатью электродами.

Самый простой способ заземления

Создается в короткие сроки, но длится недолго. Для электрода необходимо будет использовать металлический стержень, уголок, трубку или толстый арматурный стержень, допускается даже стальной лист.

Простая технология заземления:

  1. электрод забивается на глубину до двух метров;
  2. медная проволока сечением квадрата 6 мм прочно крепится к зачищенному концу выступающего металла болтовым соединением;
  3. свободный конец проводника вытаскивают и монтируют на металлической шине строительного контура, к которой заземляющим проводом подключаются все корпуса бытовой техники.

Забытый метод вбивания металлического стержня в землю напоминает видеопользователь Alex ZW. Рекомендую к просмотру.

Одноэлектродный метод ненадежен, работает ограниченное время и требует периодических проверок путем измерения сопротивления. Поэтому он применяется только для временных жилых домов и промышленных коттеджей, которые служат несколько месяцев в одном месте, а затем вывозятся в другое.

Конструкция из трех электродов

Основной материал — уголки или трубы с острыми нижними концами, которые облегчают попадание в землю при ударах кувалдой или электрическим молотком.

Поверхность будущего контура размечается на земле в виде равностороннего треугольника или отрезка с расстоянием между электродами 2,5 метра. Затем выкапывается траншея на глубину до полуметра и электроды вбиваются в землю по ее углам на всю глубину, так что остается только одно место для соединения со стальной полосой сваркой.

Свободный конец металлической полосы заземляют и подключают к домашней шине. Траншея полностью засыпана.

По окончании монтажа необходимо замерить сопротивление цепи, и при нарушении нормативных характеристик необходимо будет добавить дополнительный электрод.

На практике есть случай, когда коренные электрики предлагают улучшить проводимость цепи, залив поверхность земли, где она есть, солевыми растворами. Эта временная мера, конечно же, снизит электрическое сопротивление земли и измерение покажет норму.

Но прибегать к этому методу нельзя по двум причинам:

  1. введенный физиологический раствор будет постоянно воздействовать на металл электродов;
  2. после того, как залитая вода быстро высохнет, сопротивление грунта значительно возрастет, и хозяин дома будет дезинформирован.

Метод создания трехэлектродного контура наиболее распространен в средней полосе России, подходит для эксплуатации на большинстве почвенных особенностей.

Конструкция из шестнадцати электродов

Увеличение количества заземляющих электродов создает большую площадь контакта металла кольца с землей и лучшее распространение токов на потенциал земли. За счет этого создается лучшая электропроводность цепи, которая способна более надежно передавать приложенные нагрузки.

Такая конструкция используется для почв с низким уровнем грунтовых вод в грунте. Требуется повышенный расход материала, наличие квадрата в виде квадрата со стороной 25 метров.

Способ изготовления, установка, органы управления соответствуют схеме системы заземляющих электродов с тремя электродами.

Вертикальный заземлитель

изготавливается на заводе, но собрать своими руками вполне реально. Для этого потребуются специализированные инструменты и аксессуары.

Благодаря автоматизированному производству массовые электроды изготавливаются с четырьмя цилиндрическими электродами из стальных сплавов, покрытых слоем меди по технологии гальванопластики. Составная конструкция собирается последовательно двухметровыми стержнями, поочередно соединенными стойким резьбовым переходником.

Первый стержень вбивается в землю с помощью электрического молота, а на его вершине устанавливается переходник со следующим стержнем. После этого собирающий электрод снова заглубляют для установки следующей детали.

Минимальная общая подземная длина вертикального электрода составляет 12 метров. При необходимости его можно увеличить до пятидесяти и выше.

Все четыре электрода имеют специальные клеммы и соединены с шиной, которая монтируется на шине заземления дома.

Вертикальные заземляющие электроды обладают лучшими электрическими характеристиками, чем горизонтальные заземляющие электроды, и служат намного дольше. Однако они также требуют периодического контроля технического состояния посредством замеров.

Варианты подключения заземления на даче

Два провода, которые входят в изоляторы на крыше загородного дома, говорят о том, что в данном случае используется схема электроснабжения типа TN-C. Это означает, что защитный провод PE и нейтраль N объединены на подстанции в один провод PEN.

В этом случае для защиты людей и техники используются автоматические выключатели, реле напряжения и даже устройство защитного отключения (УЗО). Однако при обрыве или плохом контакте нулевого провода защита не срабатывает.

Один из способов кардинально улучшить ситуацию — подключить заземление TN-CS. В этом случае общий PEN-провод при входе на дачу разделяется на защитный PE и нулевой Н. В точке разделения нужно подключить собственное заземление.

Теперь корпуса всех устройств будут заземлены, а защитные свойства энергосистемы значительно увеличатся. Легко предположить, что большинство ваших соседей по дачному кооперативу не сделали индивидуального заземления. Это означает, что если PEN-провод оборвется где-нибудь в линии электропередачи, общий ток со всех секций уйдет на землю через вашу землю.

Поскольку его сопротивление не равно нулю, при протекании большого тока через проводник защитного заземления на металлических корпусах ваших устройств появится опасное напряжение. При большой нагрузке в лучшем случае перегорит провод заземления, в худшем — произойдет возгорание.

При производстве корпуса оборудования часто заземляют без подключения к нейтральному проводу. Мы можем сделать то же самое, и такая система заземления сокращенно обозначается ТТ. В такой схеме защиты требуется установка УЗО.

Особенности схем заземления 220 В и 380 В

Схемы заземления ввода сетей 220 и 380 В имеют некоторые отличия. Внешний контур таких систем абсолютно одинаковый. Разница в прохождении кабелей и входе в дом. В случае сети 220 В вводится двухпроводная линия. Один провод делится на «нейтраль» и «землю», а другой устанавливается на изоляторах.

В случае сети 380 В чаще всего подходит четырехпроводная линия. Один провод разделяется аналогично предыдущему случаю, а остальные 3 жилы устанавливаются на изоляторах и изолированы друг от друга. Фазные проводники и «нейтраль» пропущены через УЗО и дифавтомат.

Монтаж системы заземления своими руками

Для детального рассмотрения возьмем систему заземления на даче своими руками, схема №2 — треугольник со штырями сверху.

Материал электрода:

  • стальной уголок минимальной шириной 4х4;
  • арматурный пруток сечением 10-12 мм;
  • металлическая труба с сечением стенки 3,0-5,0 мм;
  • стальная полоса шириной 50 мм.

Самодельный контур заземления на дачном участке

Длина шпилек должна составлять примерно 3 м. В качестве обвязки можно использовать металлическую полосу сечением 4 × 40 мм или арматуру диаметром 14 мм. При соединении контура обязательно используется сварка.

Порядок работ

Сначала выберите и отмените выбор точки в области, где будет установлен контур. Оптимально, если расстояние от электродов до электрошкафа около 10 м. Дальнейшие работы ведутся таким образом:

  • котлован под фундамент выкапываем как под ленточный, только в форме равнобедренного треугольника. Глубина траншеи — 1 м, ширина — полметра. Расстояние от вала до вала должно быть около 1,2 м. Из одного угла треугольника выкапываем канаву до силового щита;

Шаг 1: Подготовьте ямку в форме треугольника

  • вбиваем электроды в вершины треугольника. При большой плотности почвы придется бурить ямы;

Шаги 2 и 3: Подготовьте металлические уголки и вкопайте их в углы выдолбленного треугольника

  • забитые стержни должны быть видны над поверхностью земли, чтобы их можно было соединить с шиной. Ямы желательно засыпать землей, смешанной с солью. Это значительно снизит сопротивление электродов. Правда, быстрее пойдет коррозия металла;

Шаг 4: Обвязка полых углов сваркой

  • привариваем обвязку к стержням, образуя треугольник. С одного электрода водим полосу по траншее к электрошкафу. Проводник крепится к экрану на приварной болт;

Шаг 5: Монтаж соединительной планки от электрода к панели

  • проверить сопротивление омметром. Если показатель меньше 4 Ом, можно заливать траншею. Если больше, вставляем еще несколько электродов и подключаем их к предыдущим. После этого риск поражения электротоком бытовой техники будет сведен к нулю.

Как сделать заземление в частном доме (видео)

Основные требования к сопротивлению контура заземления

Если вы не знаете, как правильно выполнить заземление в частном доме и какими техническими характеристиками он должен обладать, рекомендуем ознакомиться с ПУЭ, в котором в главе 1.7 под названием «Заземление и меры электробезопасности» регламентируются основные характеристики Приемы заземления для оборудование до 1000 В.

Согласно этому нормативному документу сопротивление контура заземления должно быть:

  1. Не более 4 Ом для электроустановок до 1000 В (именно к этому классу электроустановок относится электрооборудование дачи, дома или коттеджа).
  2. Не более 10 Ом, если общая мощность генераторов или трансформаторов менее 100 кВА.
  3. Не более 0,5 Ом для электроустановок выше 1000 В с большими токами замыкания на землю (более 500 А).
  4. Не более 10 Ом для электроустановок выше 1000 В с малым током замыкания на землю.

Что потребуется для заземления на даче?

  • Сварочный аппарат для стыковки конструкции. Другие методы неэффективны, контакт будет ненадежным и поэтому схема не сможет стабильно работать.
  • Болгарский. Необходимо разрезать металл на кусочки необходимого размера.
  • Лопата штыковая. Электроды утонут в земле.

Инструменты заземления

Проверьте, есть ли у вас все материалы и инструменты. Фото: Instagram engineering_profile

  • Пирсер. Полезно для проделывания дыры в стене.
  • Клуб. Рекомендуется выбирать более тяжелый вариант, ведь штифты нужно будет забить не менее чем на 2 метра.
  • Ключ.
  • Уголок стальной длиной 2 метра, размером не менее 0,5х0,5 см. Лучше использовать нержавеющую сталь. Также подойдет прямоугольный профиль сечением не менее 150 мм2 или арматура. При выборе последнего необходимо использовать плавные варианты, рельеф ухудшит контакт.
  • Четыре металлические полосы толщиной 4 мм и шириной 40 мм. Три из них должны быть длиной 1,2 м, а последний должен доходить от места установки до крыльца дома.
  • Болт M8 или M10.
  • Медный провод 6 кв. Мм, выбираемый по сечению фазного проводника.

Список инструментов и материалов

При знании того, как сделать заземление в частном доме и на даче, нужно иметь инструмент:

  • перфоратор или кувалда;
  • электроды и сварочный аппарат;
  • лопата и строительная лента для замера участка и материалов;
  • топор, которым можно срезать корни, найденные при рытье траншеи;
  • болгарка для резки металла, которая используется в конструкции контура заземления. Сварочное заземление

также необходимо выбрать заземлитель. Он делится по продолжительности.

Это должно быть:

  • фитинги, трубы или уголки, срок службы которых всего 5-7 лет;
  • оцинкованный материал со сроком службы от 15 до 20 лет;
  • медный электрод, который прослужит 30-40 лет;
  • нержавеющая сталь, срок службы столетний.

Что касается массовых электродов, то споры о лучших из них не прекращаются. Следовательно, вы должны выбрать тот, который вам больше всего подходит.

Оцените статью
Блог про электропроводку
